การวางแผงและการเลือกอินเวอร์เตอร์

หน้านี้ใช้สำหรับออกแบบและจำลองระบบ PV แบบครบวงจร รวมถึงการจัดวางแผงบนหลังคา การเลือก inverter การวิเคราะห์เงา การวิเคราะห์ค่ารังสีและเส้นทางดวงอาทิตย์ ตลอดจนการตั้งค่าขั้นสูง

วัตถุประสงค์ของหน้านี้

หน้านี้เป็นส่วนต่อเนื่องของกระบวนการสร้างโครงการ และมุ่งเน้นที่การออกแบบและการจำลองระบบ PV

หลังจากกำหนดตำแหน่งโครงการและสร้างโมเดลหลังคา 3 มิติแล้ว การออกแบบทางเทคนิคสามารถสรุปได้โดยการแปลงพื้นผิวหลังคาให้เป็นระบบ PV ที่ใช้งานได้จริง การตัดสินใจในขั้นตอนนี้ เช่น การวางแผง การเลือก inverter และการวิเคราะห์เงา มีผลโดยตรงต่อกำลังการผลิตของระบบ การผลิตพลังงาน และความเป็นไปได้ทางการเงิน

สิ่งที่คุณสามารถทำได้ที่นี่

ในหน้านี้ คุณสามารถ:

• เลือกโมดูล PV จากฐานข้อมูลผลิตภัณฑ์ของระบบ

• กำหนดกฎการเว้นระยะและการวางแผง

• วางแผงด้วยตนเอง เติมแผงในแต่ละหน้าหลังคา หรือออกแบบเลย์เอาต์ทั้งหมดโดยอัตโนมัติด้วย AI Placement

• กำหนดทิศทางการวางแผง การหมุน ระยะห่าง มุมเอียง และการจัดกลุ่ม

• เลือก inverter ด้วยตนเองหรือใช้คำแนะนำ inverter อัตโนมัติ

• จำลองระบบเพื่อคำนวณผลการผลิต

• วิเคราะห์เงาและปริมาณรังสีแสงอาทิตย์ทั้งในระดับหน้าหลังคาและแต่ละแผง

• แสดงตำแหน่งดวงอาทิตย์ เคลื่อนไหวการรับแสงตามฤดูกาล และส่งออกวิดีโอเส้นทางดวงอาทิตย์ด้วย Sun Path

• ส่งออกเลย์เอาต์ PV เป็นไฟล์ DXF สำหรับการทำงานร่วมกับ CAD

• ดาวน์โหลดผลการจำลองรายชั่วโมงเพื่อการวิเคราะห์เชิงลึก และรายงานเงา PDF พร้อมผลการเข้าถึงแสงอาทิตย์ของแต่ละ array

การวางแผงบนโมเดลหลังคา 3 มิติ

แผงโซลาร์เซลล์จะถูกวางโดยตรงบนโมเดลหลังคา 3 มิติที่สร้างขึ้นในขั้นตอน การวาดหลังคา

แต่ละหน้าหลังคาจะถูกจัดการเป็นพื้นผิวอิสระ เมื่อเลือกหน้าหลังคา ข้อมูลทางเทคนิคโดยละเอียดจะแสดงที่แผงด้านขวา

การโต้ตอบกับหน้าหลังคา

หน้าหลังคาสามารถเลือกได้ทั้งก่อนหรือหลังการวางแผง

• คลิกที่หน้าหลังคาเพื่อดูรายละเอียดของหน้า

• ใช้ปุ่ม เลือกแผงทั้งหมดบนหน้านี้ ในแผงรายละเอียดหน้าหลังคาเพื่อเลือกแผงทั้งหมดบนหน้านั้นในครั้งเดียว (ปุ่มนี้จะปรากฏเมื่อหน้าดังกล่าวมีแผง)

• แผงจะจัดแนวโดยอัตโนมัติตามความลาดเอียงและทิศทางของหน้าหลังคาที่เลือก

• การวางแผงบนหน้าหลังคาหนึ่งจะไม่ส่งผลต่อหน้าหลังคาอื่น

สิ่งนี้ช่วยให้แต่ละหน้าหลังคาภายในโครงการเดียวกันสามารถออกแบบและประเมินแยกจากกันได้

พารามิเตอร์ ลักษณะเฉพาะ ที่มีให้

• Slope: ความลาดเอียงของหน้าหลังคาที่เลือก

• Azimuth: ทิศทางของหน้าหลังคา

• Area: พื้นที่ผิวที่ใช้งานได้ทั้งหมด

• Panel Count: จำนวนแผงที่วางบนหน้านั้น

• Panel Coverage: เปอร์เซ็นต์พื้นที่หลังคาที่ถูกปกคลุมด้วยแผง

ค่าดังกล่าวมีผลโดยตรงต่อการวิเคราะห์เงา การคำนวณรังสี และผลการจำลอง

โหมดการวางแผง

หลังจากเลือกแผง PV แล้ว สามารถวางแผงได้ 3 วิธี โดยเลือกจากแท็บด้านบนของหน้าจอ

AI Placement

โหมด AI Placement จะออกแบบเลย์เอาต์ทั้งหมดโดยอัตโนมัติ: อ่านผลการวิเคราะห์เงา จัดอันดับแต่ละหน้าหลังคา และวางแผงทั่วทั้งอาคารในครั้งเดียว

• เติมแผงในหน้าหลังคาที่เหมาะสมทั้งหมดในครั้งเดียว โดยเริ่มจากจุดที่ดีที่สุด

• กำหนดขนาดเลย์เอาต์ตามเป้าหมายเดียวที่คุณเลือก

• เคารพการเว้นระยะ อุปสรรค ช่องหน้าต่าง และผลการวิเคราะห์เงา

• รายงานผลลัพธ์ในแจ้งเตือนความคืบหน้า รวมถึงจำนวนแผง กำลังติดตั้ง และค่าเฉลี่ยการเข้าถึงแสงอาทิตย์

AI Placement ต้องการข้อมูลเงา กรุณารันการวิเคราะห์เงาก่อน (ปุ่มรูปดวงอาทิตย์ในแถบเครื่องมือ) เพื่อเปิดใช้งาน

ขั้นตอนการวางแผงด้วย AI Placement:

1. เลือกแท็บ AI Placement

2. เลือก โหมดการวาง และ เป้าหมาย

3. ปรับตั้งค่าตัวเลือกเพิ่มเติมด้านล่างหากต้องการ

4. คลิก Place

หากหลังคามีแผงอยู่แล้ว solarVis จะถามว่าต้องการทำอย่างไรกับแผงเหล่านั้น: Keep & fill around จะเก็บแผงเดิมไว้และเติมพื้นที่ที่เหลือรอบๆ ในขณะที่ Replace จะลบทั้งหมดและวางเลย์เอาต์ใหม่ ทั้งสองการกระทำสามารถย้อนกลับได้

โหมดการวาง

กำหนดวัตถุประสงค์ของการออกแบบเลย์เอาต์

• Max production

  เพิ่มปริมาณพลังงานที่ผลิตได้จากหลังคาให้สูงสุด โดยเติมแผงในทุกจุดที่สามารถวางได้ เริ่มจากหน้าที่ดีที่สุด

• Max efficiency

  เพิ่มประสิทธิภาพของแต่ละแผงให้สูงสุด โดยเลือกเฉพาะจุดที่ได้รับแสงอาทิตย์สูง (ขั้นต่ำ 75% TSRF) จึงวางแผงน้อยกว่า แต่แต่ละแผงจะทำงานได้ดีที่สุด

เป้าหมาย

เป้าหมายเดียวที่ใช้กำหนดขนาดการวาง เลือกหนึ่งในตัวเลือกต่อไปนี้:

• Panel count: วางแผงสูงสุดไม่เกินจำนวนที่กำหนด

• Annual production: ตั้งเป้าผลิตไฟฟ้ารายปีโดยประมาณ (kWh)

• DC power (kWp): ตั้งเป้ากำลังติดตั้งฝั่ง DC

• Consumption offset: ครอบคลุมเปอร์เซ็นต์การใช้ไฟฟ้ารายปีของอาคาร (มีให้เมื่อโครงการมีข้อมูลการใช้ไฟฟ้า)

Orientation

กำหนดทิศทางการวางโมดูลสำหรับการวาง: Auto (ผสม), แนวตั้ง (Portrait) หรือ แนวนอน (Landscape)

Flat Roof Racking

แสดงเมื่อการออกแบบมีหน้าหลังคาแบบเรียบ

• Auto: ให้ระบบเลือกโครงสร้างที่เหมาะสมที่สุดตามโหมดและเป้าหมายที่เลือก

• South-facing rows: แถวเอียงหันไปทางเส้นศูนย์สูตร

• East-West tables: โต๊ะคู่หันไปทางตะวันออกและตะวันตก

บนหลังคาเรียบ เลย์เอาต์จะเว้นทางเดินบริการและขอบกันลมโดยอัตโนมัติ หลังจากรันแล้ว แผงจะแสดงโครงสร้างที่เลือก มุมเอียง และระยะห่างระหว่างแถว

การเลือกทิศทาง Landscape จะล็อกโครงสร้างหลังคาเรียบให้เป็นแถวหันใต้ เนื่องจากโต๊ะ east-west จะกำหนดทิศทางโมดูลของตัวเอง

ข้ามหลังคาหันเหนือ

ยกเว้นหน้าหลังคาที่หันออกจากดวงอาทิตย์ ตัวเลือกนี้เปิดใช้งานโดยค่าเริ่มต้นในทุกโหมด สำหรับโครงการในซีกโลกใต้ ตัวเลือกจะเปลี่ยนเป็น ข้ามหลังคาหันใต้

Easy Construction

สร้างเลย์เอาต์ที่เหมาะกับการติดตั้งบนหลังคาเอียง: ใช้ทิศทางโมดูลเดียวต่อหน้า และรางต่อเนื่องโดยไม่มีแผงเดี่ยวกระจัดกระจาย ลดจำนวนการติดตั้งที่แตกต่างกันโดยเสียกำลังติดตั้งเพียงเล็กน้อย

ตัวเลือกนี้เปิดใช้งานโดยค่าเริ่มต้นและไม่มีผลกับหลังคาเรียบ

Override Auto Settings

เปิด Override auto settings เพื่อปรับแต่งแผนอัตโนมัติ ฟิลด์ที่เว้นว่างจะแสดง Auto และใช้ค่าที่ระบบเลือก

• Row alignment: จัดแถวหลังคาเรียบให้ตรงกับ ขอบหลังคา หรือ ทิศใต้แท้

• Tilt

• Min. row gap

การจัดกลุ่มแผง

เมื่อเปิดใช้งาน แผงจะถูกวางเป็นเฟรมกลุ่มแทนที่จะเป็นแผงเดี่ยว

การตัดแผงที่ถูกเงาบัง

หลังจากรันแล้ว ตัวเลื่อน Prune shaded panels จะลบแผงที่มีประสิทธิภาพต่ำสุดโดยไม่ต้องเริ่มใหม่

1. เลื่อนตัวเลื่อนเพื่อเพิ่มเกณฑ์ขั้นต่ำของการเข้าถึงแสงอาทิตย์ (TSRF)

2. แผงที่ต่ำกว่าเกณฑ์จะถูกไฮไลต์เป็นสีแดงในตำแหน่งเดิม นี่เป็นเพียงตัวอย่าง และข้อความใต้ตัวเลื่อนจะแสดงจำนวนแผงที่เหลือ กำลัง และการผลิตโดยประมาณ

3. คลิก Apply เพื่อลบแผงที่ไฮไลต์ หรือ Reset เพื่อคงเลย์เอาต์เดิม

ขณะดูตัวอย่างการตัดแผง ปุ่ม Apply และ Reset จะมาแทนที่ปุ่ม Place ดังนั้นจะมีเพียงหนึ่งการกระทำหลักในแต่ละครั้ง

เติมหน้าหลังคา

โหมด Fill Roof Face จะวางแผงโดยอัตโนมัติทั่วหน้าหลังคาที่เลือก

• เติมแผงบนหน้าหลังคาที่เลือกโดยอัตโนมัติ

• ใช้การตั้งค่าแผงที่กำหนดไว้ เช่น ทิศทาง ระยะห่าง การจัดกลุ่ม และมุมเอียงโดยอัตโนมัติสำหรับแต่ละแผง

• ระบบจะคำนวณจำนวนแผงสูงสุดที่สามารถวางได้

• เหมาะสำหรับเลย์เอาต์ที่รวดเร็ว สม่ำเสมอ และขนาดใหญ่

โหมดนี้แนะนำสำหรับการออกแบบที่อยู่อาศัย พาณิชย์ และอุตสาหกรรมมาตรฐาน

การวางแผงด้วยตนเอง

การวางแผงด้วยตนเองช่วยให้ควบคุมตำแหน่งแผงแต่ละแผงได้อย่างแม่นยำ

• สามารถวางแผงทีละแผง

• รองรับการลากเพื่อวาง

• การวางจะเคารพการตั้งค่าแผงที่กำหนดไว้ทั้งหมด อย่างไรก็ตามแต่ละแผงสามารถมีการตั้งค่าต่างกัน เช่น ทิศทาง ระยะห่าง การจัดกลุ่ม และมุมเอียง

การวางแผงด้วยตนเองเหมาะสำหรับ:

• รูปทรงหลังคาที่ไม่สม่ำเสมอ

• หลีกเลี่ยงสิ่งกีดขวาง

• ปรับแต่งเลย์เอาต์เพื่อความสวยงามหรือเพิ่มประสิทธิภาพการรับแสง

การตั้งค่าการวางแผง

พฤติกรรมและเลย์เอาต์ของแผงถูกควบคุมจากแผงการตั้งค่าการวาง

การตั้งค่าที่มีให้

• Orientation: ทิศทางการจัดวางแผง

• Tilt Angle: มุมเอียงที่กำหนดเองเมื่อเทียบกับผิวหลังคา (เหมาะสำหรับหลังคาเรียบ)

• Rotation Angle: การปรับหมุนอย่างละเอียด

• Horizontal Spacing: ระยะห่างระหว่างแผงที่วางข้างกัน

• Vertical Spacing: ระยะห่างระหว่างแผงที่วางซ้อนกัน

• Racking Type: ประเภทโครงสร้างติดตั้ง ซึ่งอาจมีผลต่อข้อจำกัดระยะห่างและมุมเอียง

การตั้งค่าเหล่านี้ใช้ได้ทั้งกับการวางแผงด้วยตนเองและการเติมอัตโนมัติ

การจัดกลุ่ม การทำซ้ำ และการจัดเรียงแผง

หลังจากวางแผงบนหน้าหลังคาแล้ว solarVis ช่วยให้คุณจัดการแผงเป็นกลุ่มแทนที่จะเป็นโมดูลเดี่ยว ช่วยให้สามารถคัดลอกเลย์เอาต์ได้อย่างรวดเร็วและปรับแต่งได้อย่างมีประสิทธิภาพในพื้นที่หลังคาขนาดใหญ่หรือซ้ำกัน

การจัดกลุ่มแผง

แผงที่วางบนหน้าหลังคาสามารถจัดกลุ่มเป็นกลุ่มเดียวที่เลือกได้

• เลือกแผงหลายแผงบนหน้าหลังคา

• สร้างกลุ่มแผงที่จัดกลุ่ม

• จัดการกลุ่มเป็นวัตถุเดียว

แผงที่จัดกลุ่มจะเชื่อมโยงกันและเคลื่อนที่พร้อมกันโดยรักษาระยะห่างและการจัดแนว

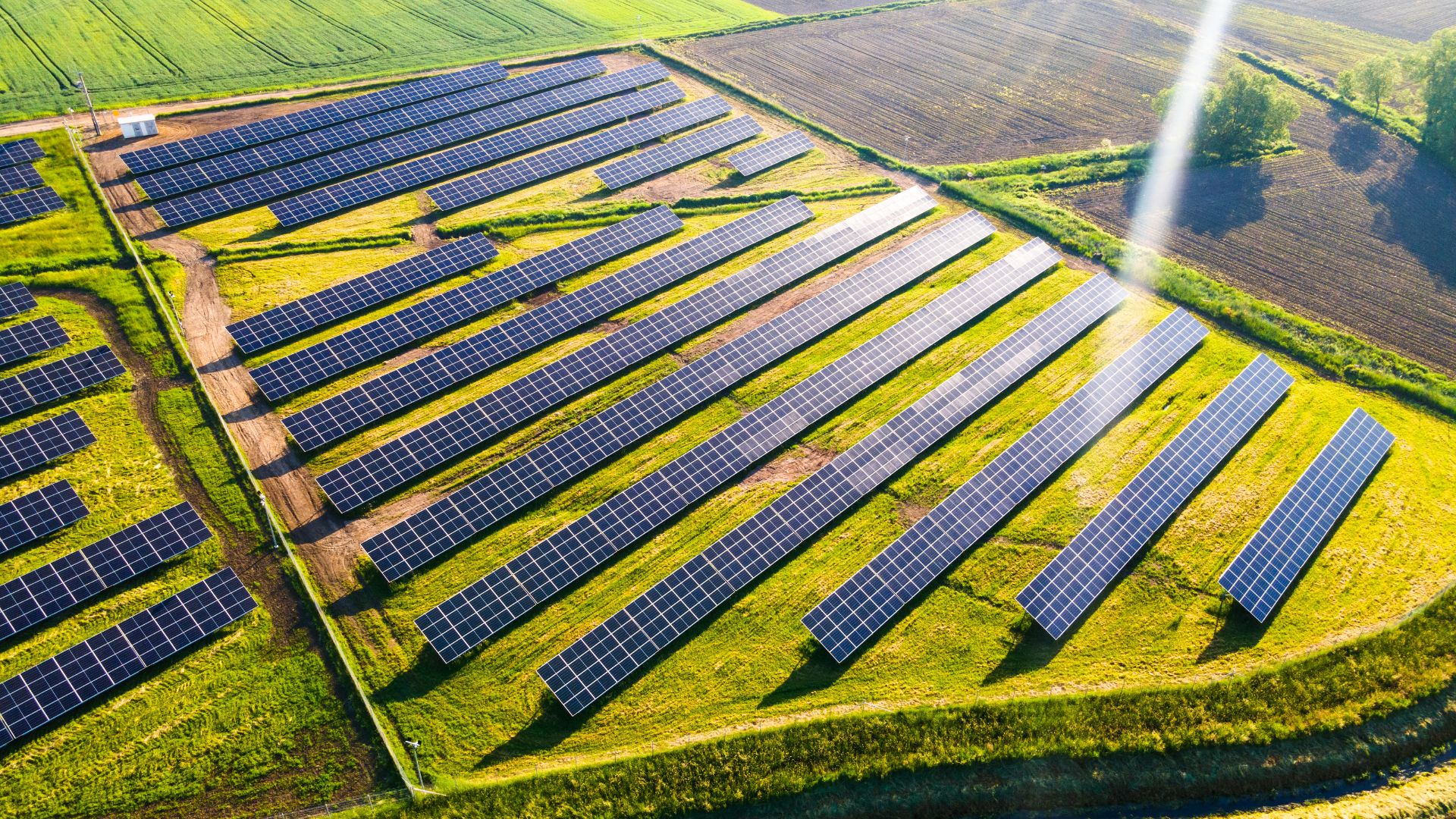

สิ่งนี้มีประโยชน์อย่างยิ่งสำหรับโครงการเกษตรกรรม เพราะช่วยให้ปรับมุมเอียงและทิศทางของแผงพร้อมกันได้

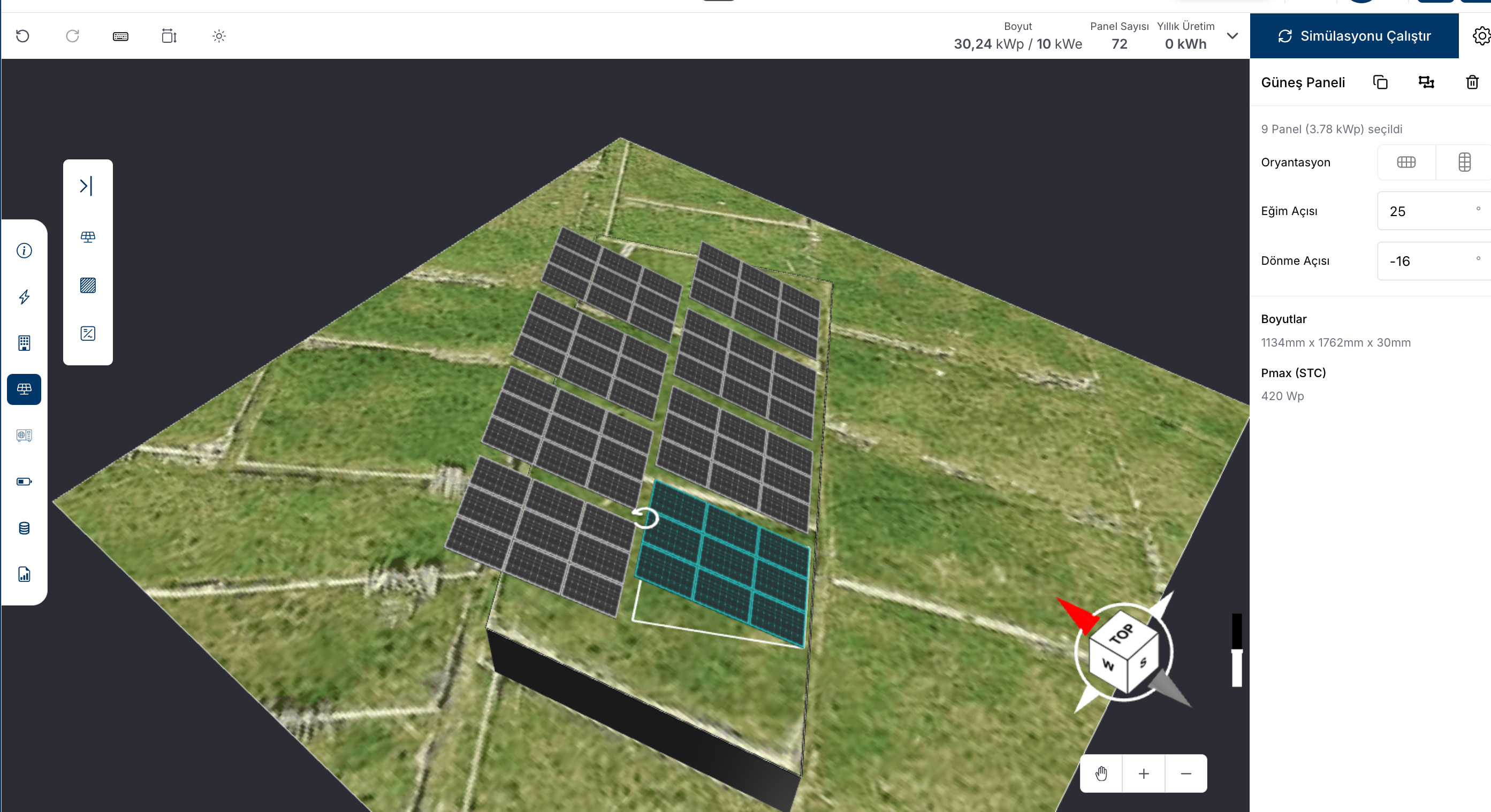

• จัดแผงเป็นกลุ่มในบัญชี solarVis ตามภาพด้านล่าง

• วางกลุ่มแผงที่จัดกลุ่มไว้ทั่วพื้นที่เกษตรกรรม ตามแบบที่สร้างใน solarVis

การทำซ้ำกลุ่มแผง

กลุ่มแผงที่จัดกลุ่มสามารถคัดลอกและนำไปใช้ซ้ำทั่วหลังคา

• คัดลอกกลุ่มแผงที่มีอยู่

• วางบนหน้าหลังคาหรือจุดอื่น

• รักษาเลย์เอาต์และระยะห่างเดิม

เหมาะอย่างยิ่งสำหรับหลังคาอุตสาหกรรมและพาณิชย์ที่มีรูปทรงซ้ำกัน

การแก้ไขคุณสมบัติแผงหลังการวาง

สามารถปรับเปลี่ยนทิศทางและการตั้งค่าทางเรขาคณิตของแผงได้แม้หลังจากวางแล้ว

คุณสมบัติต่อไปนี้สามารถอัปเดตได้สำหรับแผงหรือกลุ่มแผงที่เลือก:

• Orientation

• Tilt angle

• Rotation angle

การเปลี่ยนแปลงจะมีผลทันทีต่อแผงหรือกลุ่มที่เลือกและสะท้อนในผลการผลิต

การจัดกลุ่มแผง

เมื่อเปิดใช้งานการจัดกลุ่มแผง:

• แผงจะถูกวางเป็นเฟรมกลุ่มแทนที่จะเป็นแผงเดี่ยว

• สามารถกำหนดจำนวนแผงแนวนอนและแนวตั้งต่อกลุ่มได้

• สามารถปรับระยะห่างระหว่างเฟรมได้อย่างอิสระ

• กฎการจัดกลุ่มใช้กับทุกโหมด

การจัดกลุ่มแผงมักใช้กับ:

• การติดตั้งบนหลังคาเรียบขนาดใหญ่

• โครงสร้างติดตั้งมาตรฐาน

การวิเคราะห์เงาและรังสีแสงอาทิตย์

เมื่อเปิดใช้งานการวิเคราะห์เงา หน้าหลังคาและแผงจะถูกระบายสีตาม ค่าเฉลี่ยรังสีแสงอาทิตย์รายปี

• การวิเคราะห์จะคำนึงถึงมุมของแถวแผงและผลกระทบจากเงาของอาคาร ต้นไม้ และสิ่งกีดขวางอื่นๆ บนหลังคา

• ผลลัพธ์จะคำนวณเป็นค่าเฉลี่ยรายปี

• สามารถวิเคราะห์ทั้ง จุดบนหลังคา และ ค่าเฉลี่ยของแผง

Heatmap แบบภาพ

พื้นผิวหลังคาและแผงจะแสดงด้วยไล่เฉดสี:

• โทนเข้ม / แดง: ประสิทธิภาพแสงอาทิตย์ต่ำหรือได้รับผลกระทบจากเงามาก

• โทนส้ม: ประสิทธิภาพแสงอาทิตย์ปานกลาง

• โทนเหลือง: รังสีแสงอาทิตย์สูงและเป็นพื้นที่เหมาะสม

Heatmap นี้ช่วยให้ระบุพื้นที่ที่เหมาะสมสำหรับการวางแผงได้อย่างรวดเร็ว

สีของแผงอาจเปลี่ยนไปตาม มุมและทิศทาง ของแผง เนื่องจากมีผลโดยตรงต่อรังสีที่ได้รับ

หน้าต่าง Inspector Popup

เมื่อเลื่อนเคอร์เซอร์ไปบนหน้าหลังคาหรือแผง หน้าต่าง Inspector popup จะอัปเดตแบบไดนามิก

• ค่าต่างๆ จะเปลี่ยนทันทีตามตำแหน่งเคอร์เซอร์

• ช่วยให้วิเคราะห์แบบจุดต่อจุดได้อย่างละเอียดทั่วหลังคาและแผง

ตัวชี้วัดที่แสดง ได้แก่:

• Irradiance - พลังงานแสงอาทิตย์ที่ได้รับต่อหน่วยพื้นที่ วัดเป็น kWh/m²/yr

• Solar Access (%) - เปอร์เซ็นต์รังสีที่ถึงหลังคาหลังจากสูญเสียจากเงา

• TOF (Tilt and Orientation Factor) - ความเหมาะสมของมุมเอียงและทิศทางของแผงเมื่อเทียบกับมุมที่เหมาะสมที่สุด

• TSRF (Total Solar Resource Fraction) - ทรัพยากรแสงอาทิตย์โดยรวมที่มีอยู่ โดยคำนึงถึงทั้งเงาและ TOF

ผู้ใช้สามารถสลับระหว่าง:

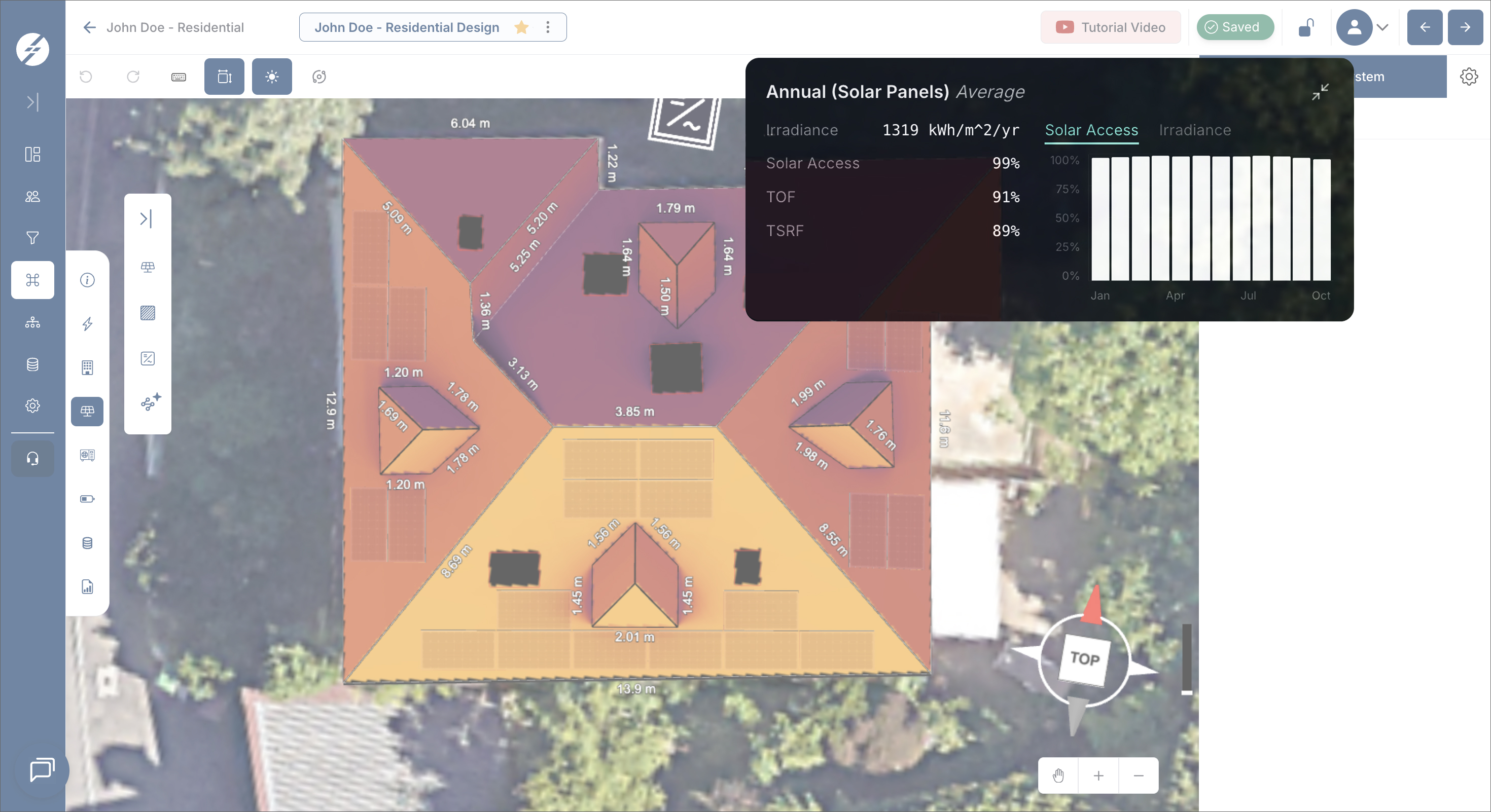

• Solar Access view

แสดงเปอร์เซ็นต์แสงอาทิตย์รายปีที่แต่ละหน่วยพื้นที่บนหลังคาได้รับ

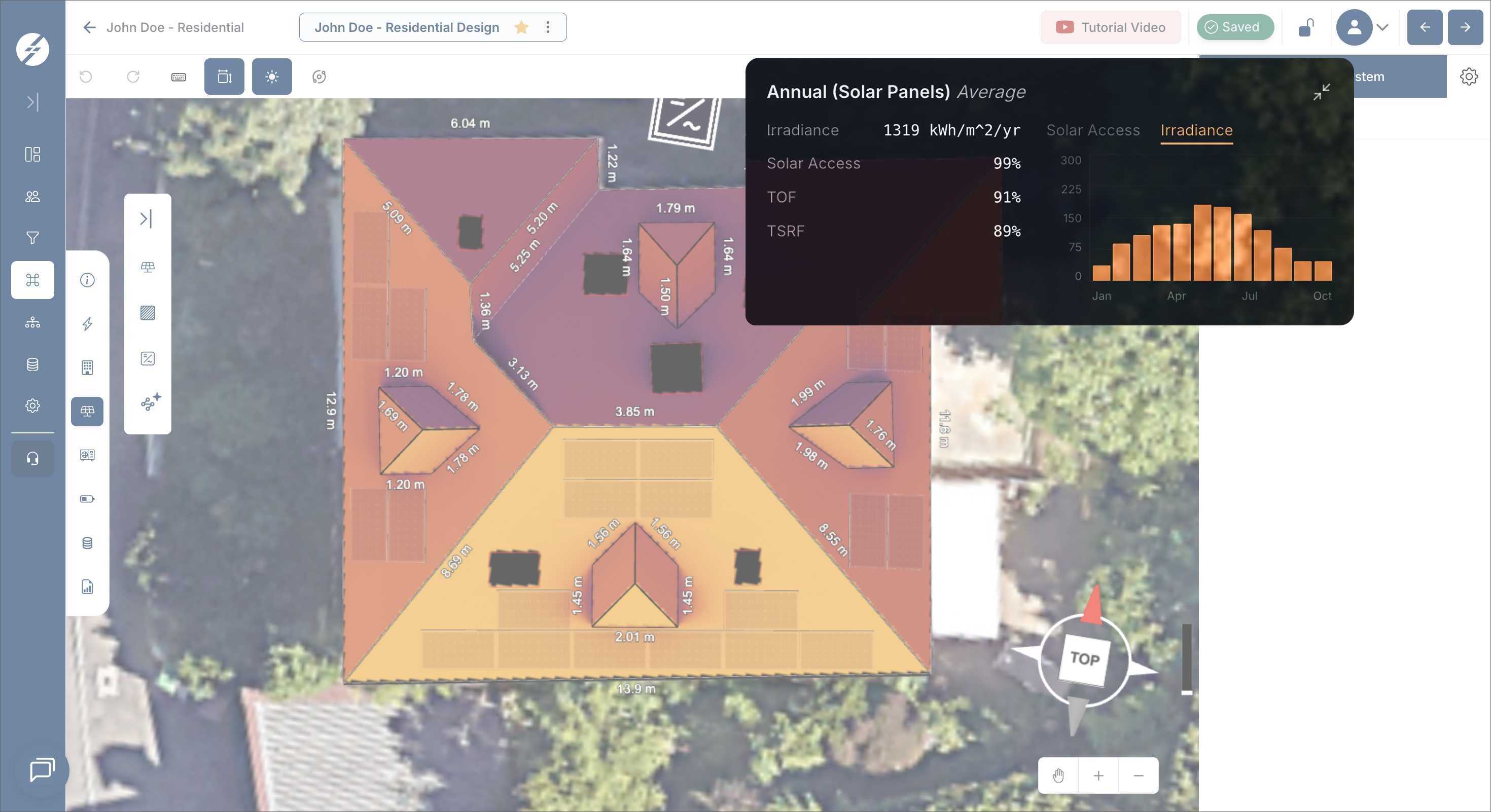

• Irradiance view

แสดงรังสีแสงอาทิตย์รวม (kWh/m²/ปี) ที่ได้รับต่อหน่วยพื้นที่

การวิเคราะห์ตามเวลา

แผง Inspector ยังมี กราฟแจกแจงรายเดือน:

• แสดงการเปลี่ยนแปลงของรังสีหรือการเข้าถึงแสงอาทิตย์ตลอดทั้งปี

• ช่วยให้เข้าใจรูปแบบการผลิตตามฤดูกาล

• สนับสนุนการประเมินระบบที่แม่นยำยิ่งขึ้นก่อนการจำลอง

คำเตือนการคำนวณใหม่

เมื่อมีการเปลี่ยนแปลงการวางโมดูล PV ระบบจะแสดง:

• "Irradiance has changed and needs recalculation."

แสดงว่าการเปลี่ยนแปลงการวางหรือการตั้งค่าแผงมีผลต่อผลลัพธ์รังสี

ผู้ใช้ควรรันการจำลองใหม่เพื่อให้ได้ผลลัพธ์ที่ถูกต้อง

การวิเคราะห์นี้ช่วยให้ผู้ใช้เปรียบเทียบหน้าหลังคาและแผงต่างๆ และตรวจสอบการตัดสินใจวางแผงด้วยข้อมูลประสิทธิภาพจริง

Sun Path

มุมมอง Sun Path ช่วยให้ผู้ใช้เข้าใจการเคลื่อนที่ของดวงอาทิตย์รอบพื้นที่โครงการในแต่ละช่วงเวลาและตลอดทั้งปี

มุมมองนี้ใช้ประเมินสภาพการรับแสงบนหลังคาแบบภาพ และเข้าใจผลกระทบของตำแหน่งดวงอาทิตย์ตามฤดูกาลและรายชั่วโมงต่อโครงการ

• แสดงเส้นทางการเคลื่อนที่ของดวงอาทิตย์รอบโมเดลโครงการ

• แสดงตำแหน่งดวงอาทิตย์สำหรับวันที่และเวลาที่เลือก

• สร้างเงาเคลื่อนไหวสมจริงจากหลังคา สิ่งกีดขวาง ผนังกันตก และแผง

• ช่วยให้ผู้ใช้ตีความการเข้าถึงแสงอาทิตย์แบบภาพก่อนหรือระหว่างการออกแบบระบบ

• สนับสนุนความเข้าใจพฤติกรรมเงาในช่วงเวลาต่างๆ

Sun Path เป็นเครื่องมือวิเคราะห์แบบภาพ ช่วยตีความสภาพการรับแสง แต่ผลผลิตและผลกระทบจากเงาควรตรวจสอบด้วยการจำลองระบบและการวิเคราะห์รังสี

วิธีการทำงาน

เครื่องมือ Sun Path สร้างเส้นทางภาพรอบพื้นที่โครงการและวางดวงอาทิตย์ตามวันที่และเวลาที่เลือก

ผู้ใช้สามารถ:

• เลือกวันที่และเวลาด้วยตัวเลือกปฏิทิน

• เริ่มหรือหยุดการเคลื่อนไหวของดวงอาทิตย์ด้วย Play / Pause

การหยุดชั่วคราวจะคืนดวงอาทิตย์ไปยังวันที่และเวลาที่เริ่มเล่น

• ปรับ Speed การเล่นระหว่าง 0.25× ถึง 3×

• เลือกสิ่งที่ต้องการให้แอนิเมชันเดินหน้า: Hour จะขยับดวงอาทิตย์ตลอดวัน ส่วน Month จะขยับวันที่ข้ามฤดูกาลที่เวลาเดียวกัน

เมื่อค่าต่างๆ ถูกอัปเดต ดวงอาทิตย์จะเคลื่อนที่อย่างราบรื่นในฉาก 3 มิติ วันที่และเวลาทั้งหมดใช้เวลาท้องถิ่นของตำแหน่งโครงการ

สิ่งนี้ช่วยให้ผู้ใช้ตรวจสอบการเปลี่ยนแปลงการรับแสงตลอดทั้งปี และสนับสนุนการตัดสินใจวางแผงที่มีข้อมูลมากขึ้น

การส่งออกวิดีโอ Sun Path

มุมมอง Sun Path สามารถบันทึกวิดีโอที่แชร์ได้ของการเคลื่อนที่ของแสงและเงาบนแบบการออกแบบ เหมาะสำหรับการนำเสนอพฤติกรรมเงาให้ลูกค้าและผู้มีส่วนได้ส่วนเสีย

ขั้นตอนการบันทึกวิดีโอ:

1. เปิดมุมมอง Sun Path และจัดตำแหน่งกล้องตามที่ต้องการให้วิดีโอแสดง

2. ในส่วน Video ของแผง Sun Path กำหนดวันที่และเวลา Start และ End

3. กำหนด Video length ระหว่าง 3 ถึง 60 วินาที

4. เลือก Resolution และ Quality

กำหนดขนาดวิดีโอที่ส่งออก: 1080p, 720p, Current

กำหนดคุณภาพวิดีโอที่ส่งออก: High, Medium หรือ Low คุณภาพสูงจะได้วิดีโอคมชัดกว่าแต่ไฟล์ใหญ่กว่า

5. แสดงวันที่ บนวิดีโอ

6. คลิก Record & download

วิดีโอจะบันทึกเฉพาะฉาก 3 มิติจากมุมกล้องปัจจุบัน แถบเครื่องมือและแผงด้านข้างจะไม่ถูกบันทึก

โปรดทราบ:

• วิดีโอจะถูกดาวน์โหลดเป็นไฟล์ MP4 ในบางเบราว์เซอร์ solarVis จะบันทึกเป็น WebM แทน เพื่อผลลัพธ์ที่ดีที่สุดควรใช้ Chrome เวอร์ชันล่าสุด

• วันที่และเวลาสิ้นสุดต้องไม่ก่อนวันเริ่มต้น ปฏิทินจะบล็อกช่วงที่ไม่ถูกต้องโดยอัตโนมัติ

การตั้งค่าขั้นสูง

การตั้งค่าขั้นสูงช่วยให้คุณปรับแต่งวิธีการคำนวณประสิทธิภาพและการผลิตของระบบ

การตั้งค่าเหล่านี้มีผลต่อความแม่นยำของการจำลอง สมมติฐานการสูญเสีย และแหล่งข้อมูลที่ใช้ในการคำนวณพลังงาน

การตั้งค่าขั้นสูงแบ่งเป็นสองส่วน:

• การคำนวณการสูญเสีย

• การตั้งค่าระบบ

คุณสามารถเข้าถึงแผงนี้จากหน้าจอออกแบบ PV ได้ตลอดเวลา การเปลี่ยนแปลงจะมีผลเฉพาะเวอร์ชันการออกแบบปัจจุบัน

การตั้งค่าขั้นสูงเป็นทางเลือก หากไม่ได้ปรับแต่ง solarVis จะใช้ค่ามาตรฐานอุตสาหกรรมโดยอัตโนมัติ

การคำนวณการสูญเสีย

การคำนวณการสูญเสียกำหนดการสูญเสียระดับระบบที่ลดผลผลิตทฤษฎีให้เป็นค่าจริง

แต่ละพารามิเตอร์แสดงเป็นเปอร์เซ็นต์และนำไปใช้ระหว่างการจำลอง

พารามิเตอร์การสูญเสียที่มีให้

• Shading: การสูญเสียจากเงาบางส่วนหรือเงาอ้อม

• Soiling: การสูญเสียจากฝุ่นหรือสิ่งสกปรกบนแผง

• Snow: การสูญเสียจากหิมะปกคลุมแผง

• Environmental conditions: การสูญเสียจากความชื้นหรือแรงลม

• Light-induced degradation: การสูญเสียประสิทธิภาพเริ่มต้นหลังติดตั้งไปช่วงหนึ่ง

• DC connections: การสูญเสียที่จุดเชื่อมต่อ DC เช่น ขั้วต่อ

• DC wiring: การสูญเสียจากสายไฟ DC ที่เชื่อมแผงกับ inverter หรืออุปกรณ์อื่น

• AC wiring: การสูญเสียพลังงานในสายไฟ AC จาก inverter ไปยังกริด

ค่าดังกล่าวมีผลโดยตรงต่อการผลิตพลังงานรายปีและผลลัพธ์ทางการเงิน

รีเซ็ตเป็นค่าเริ่มต้น

รีเซ็ตพารามิเตอร์การสูญเสียทั้งหมดเป็นค่ามาตรฐานของ solarVis

การตั้งค่าระบบ

การตั้งค่าระบบกำหนดแหล่งข้อมูลและสมมติฐานที่ใช้ในการจำลองการผลิต

การตั้งค่าเหล่านี้ควบคุม วิธีเลือกข้อมูลทรัพยากรแสงอาทิตย์และข้อมูลสภาพอากาศ สำหรับการคำนวณ

การตั้งค่าระบบที่มีให้

• Weather Data Source: PVGIS หรือ PVWatts

• Simulation Year: TMY (Typical Meteorological Year) หรือปีที่ระบุระหว่าง 2005 ถึง 2023

โดยค่าเริ่มต้น solarVis ใช้ชุดข้อมูลจาก PVGIS

การเปลี่ยนแปลงการตั้งค่าระบบจะมีผลต่อผลลัพธ์การจำลองทันที

ความน่าจะเป็นของการผลิต

ส่วนความน่าจะเป็นของการผลิตจะประเมินความน่าเชื่อถือและความแปรปรวนของการผลิตระบบโดยใช้โมเดลความน่าจะเป็น (P50/P90)

• เปิด Enable Probability Distribution เพื่อคำนวณค่าการผลิตตามความน่าจะเป็น

• ใน Probability Values เลือกระดับที่ต้องการแสดง: P90, P95, P99 (P50 จะแสดงเสมอ)

• Weather Variability คำนวณอัตโนมัติจากข้อมูลรังสีหลายปีของ PVGIS และแสดงเป็น Annual Variability

• System Variability สามารถปรับเป็นเปอร์เซ็นต์: PV Module Modeling Parameters, Inverter Efficiency, Soiling Mismatch, Degradation Estimation, และ Custom Variability

• แถว Resulting Weather & System Variability แสดงผลรวมที่ใช้สำหรับการแจกแจง

โปรดทราบ:

• การแจกแจงความน่าจะเป็นใช้ได้เฉพาะเมื่อแหล่งข้อมูลอากาศเป็น PVGIS และใช้ข้อมูล TMY

• การเปิดใช้งานจะไม่เปลี่ยนตัวเลขการผลิตที่เสนอ ข้อเสนอยังคงรายงานการผลิต P50 การแจกแจงและ performance ratio จะปรากฏในหน้าการวิเคราะห์การผลิตของข้อเสนอ ซึ่งกำหนดค่าได้ใน Offer Settings

การตั้งค่า Setback

กฎ Setback กำหนดพื้นที่ห้ามวางแผงใกล้ขอบหลังคา

• ป้องกันการวางแผงใกล้ขอบหลังคา

• ใช้กับทุกโหมดการวางแผงอย่างสม่ำเสมอ

• ช่วยให้มั่นใจในความปลอดภัยและการปฏิบัติตามข้อกำหนด

Setback ช่วยให้มั่นใจว่า:

• ความปลอดภัยในการติดตั้ง

• การเข้าถึงเพื่อบำรุงรักษา

• การปฏิบัติตามข้อกำหนดท้องถิ่นและกฎระเบียบดับเพลิง

การเลือก Inverter

หลังจากวางแผงแล้ว ควรเลือก inverter เพื่อให้การออกแบบระบบสมบูรณ์

การเลือก Inverter ด้วยตนเอง

• สามารถเลือก inverter ได้โดยตรงจากฐานข้อมูล

• ควบคุมยี่ห้อ รุ่น และสเปก inverter ได้เต็มที่

• เหมาะสำหรับการออกแบบระบบที่กำหนดเองหรือขั้นสูง

ระบบแนะนำอัตโนมัติ

ระบบสามารถแนะนำการกำหนดค่า inverter โดยอัตโนมัติตามการวิเคราะห์การผลิต

• วิเคราะห์กำลัง DC ที่ติดตั้งและพฤติกรรมการผลิตของโครงการ

• แนะนำการกำหนดค่า inverter ที่เหมาะสม

• เสนอระบบ inverter ทางเลือก

• ผู้ใช้สามารถเลือกหนึ่งในตัวเลือกที่แนะนำหรือกำหนดเองได้

ฟีเจอร์นี้ช่วยให้มั่นใจว่าขนาดและประสิทธิภาพของระบบเหมาะสม

การจำกัดกำลัง Inverter

• สามารถจำกัดกำลังขาออกของ inverter ได้ด้วยตนเอง

• มีประโยชน์สำหรับข้อจำกัดของกริดหรือการเพิ่มประสิทธิภาพการออกแบบ

🧷 สำหรับการรองรับการเชื่อมต่อแบตเตอรี่;

• โครงการ On-Grid: สามารถใช้ hybrid inverter ได้

• โครงการ Off-Grid: สามารถใช้ off-grid หรือ hybrid inverter ได้

• โครงการ Zero Injection: สามารถใช้ off-grid หรือ hybrid inverter ได้

โปรดทราบ:

• คุณสามารถใช้ on-grid inverter ในโครงการ on-grid หรือ zero injection ได้ อย่างไรก็ตาม ในกรณีนี้จะไม่รองรับการเชื่อมต่อแบตเตอรี่

การดาวน์โหลด

หลังจากออกแบบ PV เสร็จสิ้น คุณสามารถส่งออกเลย์เอาต์และข้อมูลการจำลองจากเมนู Downloads บนหน้า

ช่วยให้คุณนำทั้งแบบทางเทคนิคและผลการทำงานของระบบไปใช้กับเครื่องมือภายนอก เช่น CAD และการวิเคราะห์เชิงลึก

ตัวเลือกการส่งออกที่มี:

• Export DXF

• Download Hourly Simulation

• Shade Report

• Sun-path video

Export DXF

การส่งออกนี้ช่วยให้สามารถนำแบบทางเทคนิคของระบบโซลาร์ไปใช้กับซอฟต์แวร์ CAD ภายนอกเพื่อการตรวจสอบ ประสานงาน และวางแผนติดตั้ง

ไฟล์ DXF ที่ส่งออกสามารถใช้กับเครื่องมือ CAD ทั่วไป เช่น AutoCAD, DraftSight และซอฟต์แวร์ที่คล้ายกัน

ขั้นตอนการส่งออกไฟล์ DXF:

• เปิดเมนู Downloads

• คลิก Export DXF

• ตรวจสอบแบบใน CAD Viewer

• เพิ่มขนาดหรือปรับมุมมองตามต้องการ

• คลิก Download DXF

รายการที่ถูกส่งออก

ไฟล์ DXF จะรวมการออกแบบ PV ปัจจุบันและจัดเป็นเลเยอร์แยกเพื่อให้ตรวจสอบแต่ละองค์ประกอบได้อย่างอิสระ

เลเยอร์ที่มี ได้แก่:

• ROOF_LAYOUT: ขอบหลังคา จุดยอด และข้อมูลหน้าหลังคา (สีขาว)

• PANELS: ตำแหน่งโมดูล PV พร้อมมุมเอียงและการหมุน (สีฟ้า)

• STRINGS: เส้นทางสายไฟระหว่างแผง (สีม่วงแดง)

• STRING_NODES: จุดศูนย์กลางแผงและป้ายชื่อ string (สีม่วงแดง)

• INVERTERS: ตำแหน่ง inverter พร้อมสัญลักษณ์ AC/DC (สีน้ำเงิน)

• SETBACKS: พื้นที่เว้นระยะจากขอบหลังคา (สีส้ม)

• OBSTACLES: สิ่งกีดขวางบนหลังคา เช่น ปล่องควันหรือเครื่องปรับอากาศ (สีแดง)

• DORMERS: ส่วนยื่นของหลังคา (สีเขียว)

• ELEVATIONS: ป้ายแสดงความสูงในหน่วยเมตริกหรืออิมพีเรียล

CAD Viewer

ก่อนดาวน์โหลดไฟล์ DXF solarVis จะเปิด CAD Viewer ในตัวเพื่อให้ตรวจสอบและใส่คำอธิบายประกอบ

ช่วยให้ผู้ใช้ตรวจสอบแบบที่ส่งออกและเพิ่มขนาดก่อนดาวน์โหลดไฟล์สุดท้าย

เครื่องมือ Viewer ที่มีให้

CAD Viewer มีเครื่องมือดังนี้:

• Length tool สำหรับวัดระยะระหว่างสองจุด

• Snap system สำหรับวางจุดวัดอย่างแม่นยำด้วยการ snap ที่ปลายจุด กึ่งกลาง และตั้งฉาก

• Layer visibility เปิด/ปิดการแสดงผลแต่ละเลเยอร์

• Unit toggle สลับระหว่างหน่วยเมตริก (m) และอิมพีเรียล (ft)

• Undo / Redo / Clear all สำหรับจัดการคำอธิบายประกอบ

• Zoom and pan เลื่อนซูมด้วย scroll ขวาลากเพื่อ pan

• Monochrome mode สำหรับดูแบบสีเดียวอย่างง่าย

ขนาดที่เพิ่มใน CAD Viewer จะถูกรวมในไฟล์ DXF ที่ดาวน์โหลด

รายละเอียดการส่งออก

DXF ที่ส่งออกจะสะท้อนการออกแบบทางเทคนิคปัจจุบันตามที่กำหนดในโครงการ

• แผงจะถูกส่งออกเป็น 3 มิติแบบแบน พร้อมมุมเอียงและการหมุนแสดงที่มุมซ้ายบนหากไม่เป็นศูนย์

• String จะตามเส้นทางจริงระหว่างจุดศูนย์กลางแผง พร้อมวงกลมและป้ายชื่อ

• Inverter จะแสดงพร้อมสัญลักษณ์ AC และ DC

• Setback จะแสดงด้วยเส้นขอบและลายเส้นทึบ

• ป้ายความสูงจะแปลงอัตโนมัติตามระบบหน่วยที่เลือก

• ชื่อไฟล์จะถูกแปลงอักษรอัตโนมัติเพื่อความเข้ากันได้ข้ามแพลตฟอร์ม

DXF ที่ส่งออกมีประโยชน์สำหรับการตรวจสอบภาคสนาม การตรวจสอบทางวิศวกรรมไฟฟ้า การวางแผนติดตั้ง และการแบ่งปันแบบทางเทคนิคกับผู้มีส่วนได้ส่วนเสียภายนอก

ดาวน์โหลดผลการจำลองรายชั่วโมง

ตัวเลือก Download Hourly Simulation ช่วยให้คุณส่งออกข้อมูลประสิทธิภาพระบบโดยละเอียดเป็นไฟล์ XLSX

การส่งออกนี้ให้ผลการผลิตรายชั่วโมงตามการออกแบบระบบและการตั้งค่าการจำลองปัจจุบัน

ขั้นตอนการดาวน์โหลดไฟล์จำลองรายชั่วโมง:

• เปิดเมนู Downloads

• คลิก Download Hourly Simulation

รายการที่ถูกส่งออก

ไฟล์ XLSX จะมีข้อมูลการจำลองแบบ time-series รายชั่วโมงโดยละเอียด ตามการออกแบบและการตั้งค่าระบบปัจจุบัน

แต่ละแถวแทนช่วงเวลาหนึ่งและให้ข้อมูลทั้งการผลิตและพฤติกรรมระบบ

ข้อมูลทั่วไป ได้แก่:

• ข้อมูล timestamp สำหรับแต่ละชั่วโมงการจำลอง

• ค่าการใช้ไฟฟ้ารายชั่วโมง

• ค่าการผลิตรายชั่วโมงในระดับระบบ

• พลังงานที่นำเข้าจากกริดและส่งออกไปยังกริด

• Battery Charging Power, Battery State of Charge, และ Battery Loss หากมีแบตเตอรี่

• Base Consumption, Heat Pump Consumption, และ Total Consumption หากมี heat pump

ชุดข้อมูลนี้สะท้อนการทำงานของระบบที่ออกแบบในแต่ละชั่วโมงของปี โดยคำนึงถึงตำแหน่งดวงอาทิตย์ สภาพเงา และการตั้งค่าระบบ

ไฟล์นี้สามารถใช้สำหรับ:

• การวิเคราะห์ประสิทธิภาพเชิงลึกในระดับชั่วโมง

• การตรวจสอบสมมติฐานการออกแบบระบบ

• การสร้างแบบจำลองทางการเงินจากเส้นโค้งการผลิตจริง

• การวิเคราะห์การจับคู่การใช้และการผลิต

• การศึกษาการเพิ่มประสิทธิภาพการใช้แบตเตอรี่ & Heat Pump และการใช้ไฟฟ้าด้วยตนเอง

ฟีเจอร์การส่งออกนี้มีประโยชน์สำหรับการตรวจสอบทางวิศวกรรม การวางแผนติดตั้ง และการแบ่งปันทั้งแบบทางเทคนิคและข้อมูลประสิทธิภาพกับผู้มีส่วนได้ส่วนเสียภายนอก

รายงานเงา

ตัวเลือก Shade Report จะดาวน์โหลด PDF ที่แสดงประสิทธิภาพการรับแสงของเลย์เอาต์แผงปัจจุบัน เป็นวิธีที่ชัดเจนในการแสดงให้ลูกค้าและผู้มีส่วนได้ส่วนเสียเห็นว่าแต่ละ array ได้รับแสงอาทิตย์มากน้อยเพียงใด

ขั้นตอนการดาวน์โหลดรายงานเงา:

• เปิดเมนู Downloads

• คลิก Shade Report

รายงานจะถูกสร้างบนเซิร์ฟเวอร์สำหรับเลย์เอาต์ปัจจุบัน มีแจ้งเตือนความคืบหน้า และ PDF จะดาวน์โหลดอัตโนมัติเมื่อเสร็จ

รายการที่ถูกส่งออก

• มุมมอง Annual Solar Access ของแบบ โดยแผงจะถูกระบายสีตามผลการรับแสง

• ตารางสรุปแต่ละ array พร้อมจำนวนแผง azimuth pitch และค่า Solar Access, TOF, และ TSRF รายปี รวมถึงค่าเฉลี่ยถ่วงน้ำหนักของทุก array

• การแจกแจง Monthly Solar Access (%) สำหรับแต่ละ array

• คำจำกัดความของตัวชี้วัดที่รายงาน

รายงานเงาต้องการข้อมูลเงาและแผงที่วางแล้ว: กรุณารันการวิเคราะห์เงาก่อนและวางแผงอย่างน้อยหนึ่งแผง หากเลย์เอาต์เปลี่ยนหลังการวิเคราะห์ครั้งล่าสุด กรุณารันการวิเคราะห์เงาใหม่เพื่ออัปเดตรายงาน

รายงานเงาสามารถเพิ่มในข้อเสนอให้ลูกค้าเป็นหน้าของตัวเอง โดยกำหนดค่าได้ใน Offer Settings

วิดีโอ Sun Path

ตัวเลือก Sun-path video จะเปิดแผง Sun Path พร้อมเครื่องมือควบคุมวิดีโอ ซึ่งคุณสามารถบันทึกวิดีโอการเคลื่อนที่ของแสงและเงาบนแบบการออกแบบเพื่อดาวน์โหลด

การตั้งช่วงวันที่ ความยาววิดีโอ ความละเอียด และคุณภาพ อธิบายไว้ในหัวข้อ Exporting a Sun Path Video ในหน้านี้

การจำลองระบบ

หลังจากวางแผง เลือก inverter และวิเคราะห์เงาเสร็จสิ้น ให้คลิก Simulate System

ผลการจำลองประกอบด้วย:

• กำลังติดตั้งของระบบ (kWp)

• จำนวนแผงทั้งหมด

• การผลิตพลังงานรายปีโดยประมาณ (kWh)

• ผลกระทบจากทิศทาง เงา และการกำหนดค่า inverter

สามารถตรวจสอบผลลัพธ์โดยละเอียดได้ผ่าน Simulation Result Graphs

คีย์ลัดแป้นพิมพ์

การนำทาง Canvas

• Mouse Wheel Up: ซูมเข้า

• Mouse Wheel Down: ซูมออก

เครื่องมือออกแบบ

• Esc: โหมดแก้ไข

• C: โหมดสร้าง

• Ctrl (hold): โหมดเลือกหลายรายการ

การกระทำ

• Ctrl + Z: ยกเลิกการกระทำ

• Ctrl + Shift + Z: ทำซ้ำการกระทำ

---

หน้าที่เกี่ยวข้อง

• หน้าการวาดหลังคา

ยังติดปัญหาอยู่ใช่ไหม? คุณสามารถ ติดต่อเราได้เสมอ!
