แบตเตอรี่

หน้านี้ช่วยให้คุณกำหนดกลยุทธ์การใช้แบตเตอรี่ของคุณโดยการเลือกใช้งานระหว่างกรณีการใช้เพื่อการบริโภคเองและการสำรองไฟ และคำนวณขนาดแบตเตอรี่ที่เหมาะสมสำหรับโครงการโดยอัตโนมัติ

วัตถุประสงค์ของหน้านี้

หน้านี้ใช้สำหรับเพิ่มและกำหนดค่าระบบแบตเตอรี่ภายในโครงการ PV

คุณสามารถกำหนดบทบาทของแบตเตอรี่ในระบบได้ ไม่ว่าจะเพื่อเพิ่มการใช้พลังงานด้วยตนเอง หรือเพื่อสำรองไฟฟ้าในกรณีที่ไฟฟ้าดับ

โดยอิงตามกรณีการใช้งานที่เลือกและค่ากำหนดที่ระบุ SolarVis จะคำนวณความจุแบตเตอรี่ที่ต้องการโดยอัตโนมัติและเสนอระบบแบตเตอรี่ที่เหมาะสม

ผลลัพธ์จะอ้างอิงจาก การจำลองรายชั่วโมง ที่เปรียบเทียบการผลิตไฟฟ้าจากแสงอาทิตย์กับการใช้ไฟฟ้าของสถานที่ และกำหนดช่วงเวลาที่แบตเตอรี่ควรชาร์จหรือจ่ายไฟ

การคำนวณแบตเตอรี่จะแสดง ขีดจำกัดสถานะการชาร์จ, การสูญเสียประสิทธิภาพ, และ ข้อจำกัดกำลังในการชาร์จ/จ่ายไฟ เพื่อสะท้อนพฤติกรรมของระบบที่สมจริง

ข้อมูลที่กรอกในหน้านี้มีผลโดยตรงต่อ:

• ความจุแบตเตอรี่ที่ต้องการ (kWh)

• อัตราการใช้พลังงานด้วยตนเองและการพึ่งพาโครงข่ายไฟฟ้า

• ประสิทธิภาพการสำรองไฟฟ้าในช่วงไฟฟ้าดับ

• ผลลัพธ์การไหลของพลังงานและการจำลองพฤติกรรมของระบบ

• การประหยัดค่าไฟฟ้าและการลดบิลค่าไฟ

• ตัวชี้วัดทางการเงินระยะยาว เช่น ผลตอบแทนจากการลงทุน

• ผลิตภัณฑ์แบตเตอรี่ที่แนะนำและการกำหนดค่าระบบ

สิ่งที่คุณสามารถทำได้ที่นี่

ในหน้านี้ คุณสามารถ:

• เปิดหรือปิดใช้งานระบบแบตเตอรี่สำหรับการออกแบบ

• เลือกกรณีการใช้งานแบตเตอรี่: Self Consumption, Backup, Autonomy

• ปรับค่าที่ต้องการ เช่น อัตราการใช้พลังงานด้วยตนเอง ระยะเวลาสำรองไฟฟ้า และระดับความเป็นอิสระ

• ให้ SolarVis คำนวณขนาดความจุแบตเตอรี่ที่ต้องการโดยอัตโนมัติ หรือเลือกแบตเตอรี่ด้วยตนเอง

โดยการเปรียบเทียบความจุแบตเตอรี่ที่แตกต่างกัน คุณจะเห็นผลกระทบต่อประสิทธิภาพของระบบอย่างชัดเจน และสามารถเลือกโซลูชันที่เหมาะสมที่สุดสำหรับโครงการของคุณได้อย่างง่ายดาย

• ตรวจสอบระบบแบตเตอรี่ที่แนะนำและเลือกผลิตภัณฑ์ที่ตรงกับความต้องการ

ค่ากำหนดแบตเตอรี่

การกำหนดขนาดและพฤติกรรมของแบตเตอรี่จะถูกกำหนดผ่านชุดค่ากำหนดที่ขึ้นอยู่กับกรณีการใช้งานที่เลือก

การเลือกกรณีการใช้งาน

คุณควรเลือก หนึ่ง ในโหมดการออกแบบแบตเตอรี่ดังต่อไปนี้:

• Self Consumption (โครงการ On-grid)

• Backup (โครงการ On-grid และ Zero injection)

• Autonomy (โครงการ Zero injection)

ในโครงการ Off-grid การคำนวณจะอิงตาม Autonomy โดยอัตโนมัติ การเลือกกรณีการใช้งานจะถูกซ่อนไว้เนื่องจากไม่มีตัวเลือกอื่นสำหรับระบบ Off-grid

กรณีการใช้งานที่เลือกจะกำหนด:

• ช่องกรอกข้อมูลที่จะแสดง

• วิธีการคำนวณความจุแบตเตอรี่

• วิธีการทำงานของแบตเตอรี่ในการจำลอง

1. โหมด Self Consumption

โหมดนี้เน้นการเพิ่มสัดส่วนของพลังงานแสงอาทิตย์ที่ผลิตได้และถูกใช้โดยตรงในสถานที่

ในโหมดนี้ แบตเตอรี่จะเก็บพลังงาน PV ส่วนเกินในช่วงกลางวัน และจ่ายพลังงานที่เก็บไว้เมื่อการใช้ไฟฟ้าในสถานที่สูงกว่าการผลิตไฟฟ้าจากแสงอาทิตย์

โหมดนี้จะปรากฏใน โครงการ On-grid

แบตเตอรี่จะทำงานในช่วงความจุที่ใช้งานได้ระหว่าง 10% ถึง 90%

อัตราการใช้พลังงานด้วยตนเองที่ต้องการ (%)

กำหนดเปอร์เซ็นต์ของการใช้พลังงานด้วยตนเองที่คุณต้องการบรรลุด้วยระบบแบตเตอรี่

แผงจะแสดง:

• อัตราการใช้พลังงานด้วยตนเองปัจจุบันโดยไม่มีแบตเตอรี่

• แถบเลื่อนสำหรับกำหนดเป้าหมายที่ต้องการ

SolarVis จะคำนวณความจุแบตเตอรี่ที่ต้องการเพื่อเก็บพลังงานส่วนเกินและบรรลุเป้าหมายที่เลือก

โหมดนี้มักใช้สำหรับ:

• ลดค่าไฟฟ้า

• เพิ่มการใช้พลังงานแสงอาทิตย์

• เพิ่มความเป็นอิสระด้านพลังงานโดยไม่ต้องมีการสำรองไฟฟ้าเต็มรูปแบบ

2. โหมด Backup

โหมด Backup มีวัตถุประสงค์เพื่อให้ความต่อเนื่องของพลังงานในช่วงไฟฟ้าดับโดยจ่ายไฟให้กับโหลดสำคัญ

ในโหมดนี้ แบตเตอรี่จะถูกกำหนดขนาดเพื่อรองรับการใช้ไฟฟ้าที่สำคัญในระยะเวลาที่กำหนด พร้อมรักษาระดับการชาร์จสำรองไว้

โหมดนี้จะปรากฏใน โครงการ On-grid และ Zero injection

ระยะเวลาสำรองไฟฟ้าขั้นต่ำ (ชั่วโมง)

กำหนดจำนวนชั่วโมงที่ระบบแบตเตอรี่ควรจ่ายไฟให้กับโหลดสำคัญในช่วงไฟฟ้าดับ

ค่านี้แสดงถึงระยะเวลาสำรองไฟฟ้าที่รับประกันขั้นต่ำ

เปอร์เซ็นต์โหลดสำคัญ (%)

ระบุเปอร์เซ็นต์ของการใช้ไฟฟ้าทั้งหมดในสถานที่ที่ถือว่าเป็นโหลดสำคัญในช่วงไฟฟ้าดับ

ตัวอย่างของโหลดสำคัญ ได้แก่:

• ระบบแสงสว่าง

• ระบบทำความเย็น

• ระบบสื่อสาร

• อุปกรณ์รักษาความปลอดภัยและความปลอดภัย

SolarVis จะใช้เปอร์เซ็นต์นี้ร่วมกับโปรไฟล์การใช้ไฟฟ้าเพื่อคำนวณความต้องการพลังงานที่คาดหวังในช่วงการทำงานแบบสำรอง

ระยะเวลาสำรองไฟฟ้าขั้นต่ำ และ เปอร์เซ็นต์โหลดสำคัญ จะถูกนำมาพิจารณาเมื่อสร้างข้อเสนอแนะเกี่ยวกับแบตเตอรี่ อย่างไรก็ตาม จะไม่มีผลต่อการคำนวณเมื่อเลือกแบตเตอรี่ด้วยตนเอง

อัตราการสำรองไฟ (%)

กำหนดเปอร์เซ็นต์ขั้นต่ำของการชาร์จแบตเตอรี่ที่ควรสำรองไว้สำหรับการสำรองไฟฟ้า

เพื่อให้แน่ใจว่าแบตเตอรี่จะไม่ถูกใช้จนหมดในระหว่างการทำงานปกติและพร้อมใช้งานในกรณีที่ไฟฟ้าดับ

การใช้ไฟฟ้าในโหมดสำรองจะถูกคำนวณโดยอัตโนมัติตามโปรไฟล์การใช้ไฟฟ้าที่เลือก

อัตราการสำรองมีผลต่อ:

• กลยุทธ์การจ่ายไฟของแบตเตอรี่

• ความจุที่ใช้งานได้สำหรับการใช้พลังงานด้วยตนเอง

• การกำหนดขนาดแบตเตอรี่โดยรวม

อัตราการสำรองไฟ มีผลทั้งในกรณีเลือกแบตเตอรี่อัตโนมัติและเลือกด้วยตนเอง ช่วยให้สามารถใช้พลังงานด้วยตนเองได้สูงสุดขณะยังคงรักษาความจุสำรองตามที่กำหนดไว้

3. โหมด Autonomy

โหมดนี้ออกแบบมาเพื่อเพิ่มระดับความเป็นอิสระด้านพลังงาน โดยเพิ่มสัดส่วนของการใช้ไฟฟ้าทั้งหมดที่ครอบคลุมด้วยการผลิตไฟฟ้าจากแสงอาทิตย์และการจัดเก็บในแบตเตอรี่

โหมดนี้จะปรากฏใน โครงการ Zero injection

แบตเตอรี่จะทำงานในช่วงความจุที่ใช้งานได้ระหว่าง 10% ถึง 90% ในโหมดนี้เช่นกัน

อัตราความเป็นอิสระที่ต้องการ (%)

กำหนดระดับความเป็นอิสระที่ต้องการสำหรับโครงการ

แผงจะแสดง:

• อัตราความเป็นอิสระปัจจุบันโดยไม่มีแบตเตอรี่

• แถบเลื่อนสำหรับกำหนดเป้าหมายความเป็นอิสระ

Autonomy หมายถึงเปอร์เซ็นต์ของความต้องการไฟฟ้าทั้งหมดที่สามารถจ่ายได้โดยระบบ PV และแบตเตอรี่โดยไม่ต้องดึงพลังงานจากโครงข่ายไฟฟ้า

SolarVis จะคำนวณความจุแบตเตอรี่ที่ต้องการเพื่อบรรลุเป้าหมายความเป็นอิสระที่เลือก โดยพิจารณา:

• โปรไฟล์การผลิตไฟฟ้า PV

• โปรไฟล์การใช้ไฟฟ้า

• สมดุลพลังงานรายวันและตามฤดูกาล

โหมดนี้มักใช้สำหรับโครงการที่ต้องการลดการพึ่งพาโครงข่ายไฟฟ้าให้มากที่สุด แทนที่จะเน้นเฉพาะสถานการณ์สำรองไฟฟ้า

ระบบที่เลือก

หลังจากกำหนดค่ากำหนดแบตเตอรี่แล้ว SolarVis จะคำนวณความจุแบตเตอรี่ที่ต้องการและแสดงระบบแบตเตอรี่ที่แนะนำ

สำหรับแต่ละตัวเลือกที่แนะนำ คุณสามารถตรวจสอบได้ว่า:

• ความจุแบตเตอรี่ทั้งหมด

• อัตราการใช้พลังงานด้วยตนเองที่คาดหวัง

• ความเป็นอิสระที่คาดหวัง

• ระยะเวลาสำรองไฟฟ้าพร้อมการสนับสนุนจากพลังงานแสงอาทิตย์

คุณสามารถ:

• ยอมรับระบบแบตเตอรี่ที่แนะนำ

• เลือกรุ่นแบตเตอรี่อื่นด้วยตนเอง

• เปรียบเทียบทางเลือกก่อนนำระบบไปใช้

เมื่อดำเนินการแล้ว การคำนวณด้านพลังงาน การเงิน และประสิทธิภาพทั้งหมดจะอัปเดตโดยอัตโนมัติ

ภาพรวมผลกระทบของแบตเตอรี่ & การแสดงผลประสิทธิภาพ

หลังจากเลือกแบตเตอรี่แล้ว แพลตฟอร์มจะแสดง สรุปประสิทธิภาพในรูปแบบภาพ เพื่อแสดงให้เห็นว่าการติดตั้งระบบแบตเตอรี่มีผลต่อการใช้พลังงาน ความสามารถในการสำรองไฟฟ้า และค่าไฟฟ้าอย่างไร เมื่อเปรียบเทียบกับการกำหนดค่าระบบที่แตกต่างกัน

ประเภทการเชื่อมต่อโครงการสามารถตั้งค่าเป็น on-grid และ zero injection เพื่อดูแผนภูมิเหล่านี้

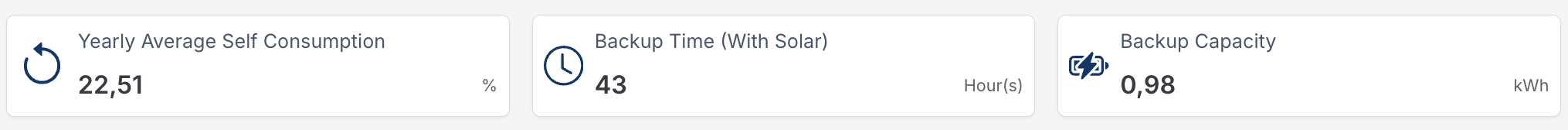

ตัวชี้วัดประสิทธิภาพหลัก

ที่ด้านบนของหน้า ตัวชี้วัดสรุปจะแสดงภาพรวมอย่างรวดเร็วของประสิทธิภาพระบบตามกลยุทธ์แบตเตอรี่ที่เลือก

อัตราการใช้พลังงานด้วยตนเองเฉลี่ยต่อปี

ตัวชี้วัดนี้แสดงสัดส่วนของพลังงานแสงอาทิตย์ที่ถูกใช้โดยตรงในสถานที่ตลอดทั้งปี

• สะท้อนถึงประสิทธิภาพในการลดการส่งออกไฟฟ้าไปยังโครงข่าย

• ค่านี้จะเพิ่มขึ้นเมื่อมีการจัดเก็บพลังงานส่วนเกินในแบตเตอรี่เพื่อใช้ในภายหลัง

• ได้รับอิทธิพลจากพฤติกรรมโหลด การผลิต PV และกลยุทธ์การทำงานของแบตเตอรี่

ระยะเวลาสำรองไฟฟ้า (พร้อมการสนับสนุนจากพลังงานแสงอาทิตย์)

ตัวชี้วัดนี้แสดงระยะเวลาที่คาดการณ์ว่าระบบสามารถจ่ายไฟให้กับโหลดสำคัญในช่วงไฟฟ้าดับ ขณะที่ยังมีการผลิตไฟฟ้าจากแสงอาทิตย์

• ค่านี้ได้มาจากความจุแบตเตอรี่ การกำหนดโหลดสำคัญ และการสนับสนุนจากพลังงานแสงอาทิตย์ที่คาดหวัง

ความจุสำรองไฟฟ้า

ตัวชี้วัดนี้แสดงส่วนของแบตเตอรี่ที่สามารถใช้งานได้สำหรับการสำรองไฟฟ้า

• คำนึงถึงการตั้งค่าสำรองและข้อจำกัดของระบบ

• เพื่อให้แน่ใจว่ามีพลังงานเพียงพอเมื่อเกิดไฟฟ้าดับ

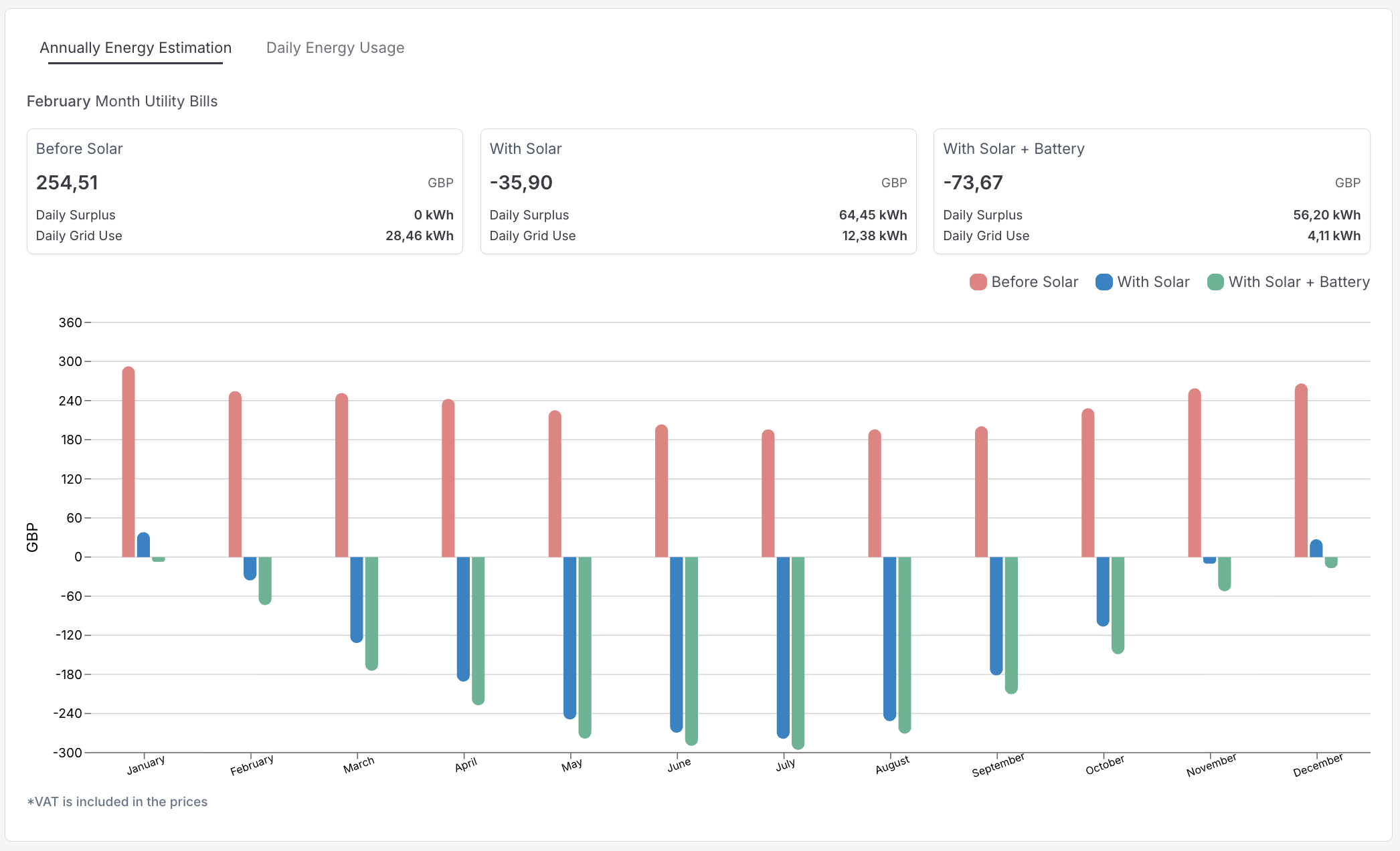

แผนภูมิประมาณการพลังงานประจำปี

การแสดงผลนี้เน้นให้เห็นว่าแบตเตอรี่ช่วยเพิ่มทั้งการใช้พลังงานด้วยตนเองและประสิทธิภาพด้านต้นทุนอย่างไร

แผนภูมิเปรียบเทียบพฤติกรรมค่าไฟฟ้าตลอดทั้งปี โดยแต่ละเดือนจะแสดงค่าทั้งสามดังนี้:

• ค่าใช้จ่ายโดยไม่มีพลังงานแสงอาทิตย์

• ค่าใช้จ่ายเมื่อใช้เฉพาะพลังงานแสงอาทิตย์

• ค่าใช้จ่ายเมื่อใช้ทั้งพลังงานแสงอาทิตย์และแบตเตอรี่

มุมมองนี้ช่วยให้ผู้ใช้เข้าใจว่าการผลิตและการจัดเก็บพลังงานมีผลต่อการพึ่งพาโครงข่ายไฟฟ้าและผลลัพธ์ทางการเงินอย่างไรในระยะยาว

การเปรียบเทียบบิลค่าไฟฟ้ารายเดือน

สำหรับแต่ละเดือน จะแสดงรายละเอียดสำหรับการกำหนดค่าระบบที่แตกต่างกัน

ก่อนติดตั้งพลังงานแสงอาทิตย์

สถานการณ์นี้แสดงถึงการพึ่งพาโครงข่ายไฟฟ้าอย่างเต็มที่ โดยไม่มีการผลิตหรือจัดเก็บพลังงานในสถานที่

• ไฟฟ้าทั้งหมดซื้อจากผู้ให้บริการ

• ไม่มีการผลิตพลังงานส่วนเกิน

เมื่อใช้พลังงานแสงอาทิตย์

สถานการณ์นี้แสดงผลของการเพิ่มการผลิตไฟฟ้า PV

• การใช้ไฟฟ้าจากโครงข่ายลดลง

• อาจมีการส่งออกพลังงานส่วนเกิน

• ค่าใช้จ่ายเปลี่ยนแปลงตามการผลิตในแต่ละฤดูกาล

เมื่อใช้พลังงานแสงอาทิตย์ + แบตเตอรี่

สถานการณ์นี้แสดงให้เห็นถึงมูลค่าเพิ่มจากการจัดเก็บพลังงาน

• สัดส่วนของพลังงานแสงอาทิตย์ที่ใช้ในสถานที่เพิ่มขึ้น

• การใช้ไฟฟ้าจากโครงข่ายลดลงทั้งนอกช่วงเวลาผลิตไฟฟ้าและโดยการเก็บพลังงานส่วนเกินในแบตเตอรี่แทนที่จะส่งออกไปยังโครงข่าย

• ผลการดำเนินงานทางการเงินมีความเสถียรมากขึ้นตลอดทั้งปี

ผลกระทบของแบตเตอรี่ต่อผลการดำเนินงานทางการเงินอาจแตกต่างกันไปตามข้อบังคับในแต่ละพื้นที่

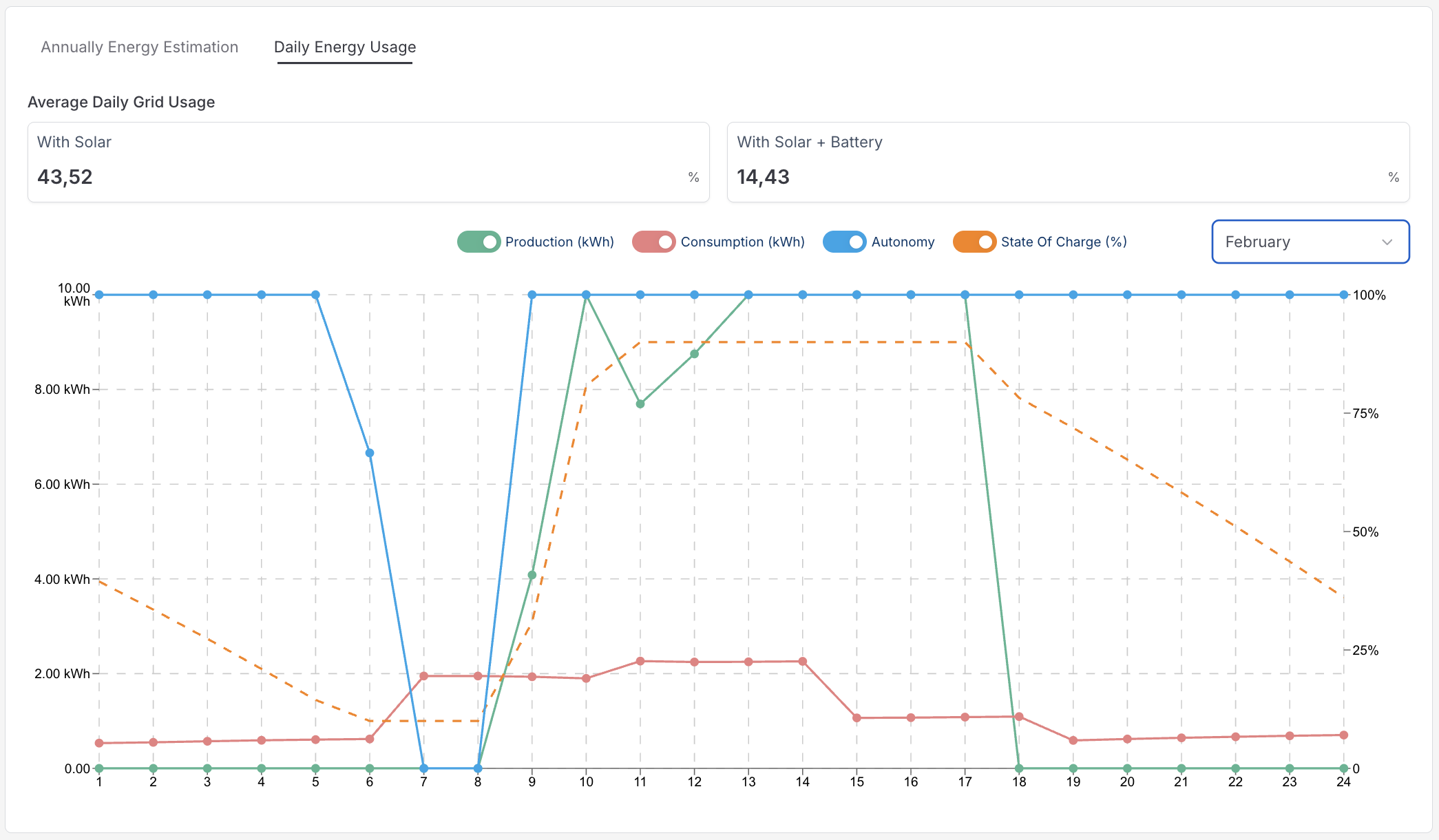

แผนภูมิการใช้พลังงานรายวัน

ส่วนนี้จะแสดงให้เห็นว่าพลังงานถูกผลิต ใช้ จัดเก็บ และจ่ายอย่างไรตลอดวันปกติ

แผนภูมินี้อ้างอิงจาก การจำลองรายชั่วโมง และแสดงให้เห็นว่าระบบ PV และแบตเตอรี่มีปฏิสัมพันธ์กับการใช้ไฟฟ้าในสถานที่อย่างไรในแต่ละชั่วโมงของวันในเดือนที่เลือก

แผนภูมิรวมตัวชี้วัดพลังงานหลายรายการเพื่อแสดงพฤติกรรมของระบบในแต่ละชั่วโมง:

• Production

  แสดงพลังงานแสงอาทิตย์ที่ผลิตได้ในแต่ละวัน

• Consumption

  แสดงความต้องการใช้ไฟฟ้าของสถานที่ตลอดวัน สะท้อนรูปแบบการใช้งานทั่วไป เช่น กิจกรรมช่วงกลางวันและความต้องการช่วงเย็น

• Autonomy

  แสดงว่าสถานที่ได้รับพลังงานจากแหล่งพลังงานในสถานที่ (แสงอาทิตย์และแบตเตอรี่) แทนที่จะดึงจากโครงข่ายไฟฟ้าหรือไม่ ระดับ Autonomy ที่สูงขึ้นหมายถึงการพึ่งพาโครงข่ายไฟฟ้าน้อยลงในชั่วโมงนั้น

• State of Charge

  แสดงระดับการชาร์จของแบตเตอรี่ตลอดเวลา โดยจะเพิ่มขึ้นเมื่อมีการเก็บพลังงานแสงอาทิตย์ส่วนเกิน และลดลงเมื่อแบตเตอรี่จ่ายไฟให้กับสถานที่

การเลือกเดือน

ตัวเลือกเดือนช่วยให้คุณดูว่าพฤติกรรมการใช้พลังงานรายวันเปลี่ยนแปลงอย่างไรในแต่ละฤดูกาล

ช่วยให้เห็นภาพ:

• ความแตกต่างของการผลิตไฟฟ้าจากแสงอาทิตย์ตามฤดูกาล

• การเปลี่ยนแปลงรูปแบบการใช้แบตเตอรี่

ข้อมูลสำคัญจากแผนภูมิ

• แสดงช่วงเวลาที่พลังงานแสงอาทิตย์ถูกใช้โดยตรง เก็บในแบตเตอรี่ หรือจ่ายกลับเข้าสู่ระบบในแต่ละชั่วโมง

• แสดงให้เห็นว่าการพึ่งพาโครงข่ายไฟฟ้าเพิ่มขึ้นหรือลดลงอย่างไรในแต่ละวันและตลอดทั้งปี

• ค่าทั้งหมดอ้างอิงจากการจำลองรายชั่วโมงเดียวกันที่ใช้สำหรับการกำหนดขนาดระบบ การคำนวณการประหยัด และการวิเคราะห์ประสิทธิภาพ

• ทำให้ความพร้อมสำรองไฟฟ้าและความยืดหยุ่นของระบบเห็นได้ชัดเจน

• แสดงให้เห็นว่าการจัดเก็บพลังงานช่วยเพิ่มทั้งประสิทธิภาพการดำเนินงานและผลลัพธ์ทางการเงิน

ประเภทการเชื่อมต่อ Off-Grid + แบตเตอรี่

เมื่อเลือกประเภทการเชื่อมต่อ off-grid หน้าของแบตเตอรี่จะแสดงถึงระบบที่เป็นอิสระอย่างสมบูรณ์โดยไม่มีการสนับสนุนจากโครงข่ายไฟฟ้า

ในโหมดนี้:

• การใช้ไฟฟ้าทั้งหมดต้องครอบคลุมโดย การผลิตไฟฟ้าจากแสงอาทิตย์และการจัดเก็บในแบตเตอรี่

• การขาดแคลนพลังงานแสดงถึงช่วงเวลาที่การผลิตที่ใช้งานได้ไม่เพียงพอ

การแสดงผลจะเน้น การผลิตที่ใช้งานได้ สมดุลการใช้ไฟฟ้า และการขาดแคลนพลังงาน เพื่อช่วยประเมินว่าระบบสามารถทำงานได้อย่างน่าเชื่อถือโดยไม่ต้องพึ่งพาโครงข่ายไฟฟ้าหรือไม่

---
