Risanje strehe

Ta stran pojasnjuje, kako v solarVis ustvariti natančno geometrijo strehe z risanjem 2D obrisa strehe in določanjem naklonov za generiranje 3D modela ter tako popolno dokončati načrtovanje.

Namen te strani

Stran Risanje strehe je temelj celotnega postopka načrtovanja in izvedljivosti v solarVis.

Uporabniki začnejo z risanjem 2D obrisa strehe, po potrebi ga razdelijo z notranjimi robovi in nato dodelijo naklone, da pretvorijo risbo v 3D model strehe.

Ta 3D model se kasneje uporablja za:

• Postavitev panelov

• Analizo senčenja

• Izračune energije in izvedljivosti

Kaj lahko tukaj storite

Na tej strani lahko:

• Preklapljate med načinom ogleda in načinom risanja

• Rišete in urejate obris strehe v 2D

• Samodejno zaznate obris strehe z AI zaznavo strehe (samo za območja z visoko pokritostjo Google Solar API)

• Ustvarite pravi 3D model strehe iz LiDAR višinskih podatkov z Prilagodi LiDAR-u (samo za območja z visoko pokritostjo Google Solar API)

• Uporabljate pripenjanje in vodila za kote za natančnost

• Uporabite detektor notranjih robov za ustvarjanje notranjih delitev

• Dodajate in upravljate ovire na strehi ter atike

• Dodelite naklone za pretvorbo 2D geometrije v 3D strešne ploskve

• Prilagodite višino stavbe in lastnosti strešnih ploskev

• Ločite izbrane strešne ploskve in oglišča od glavne strehe

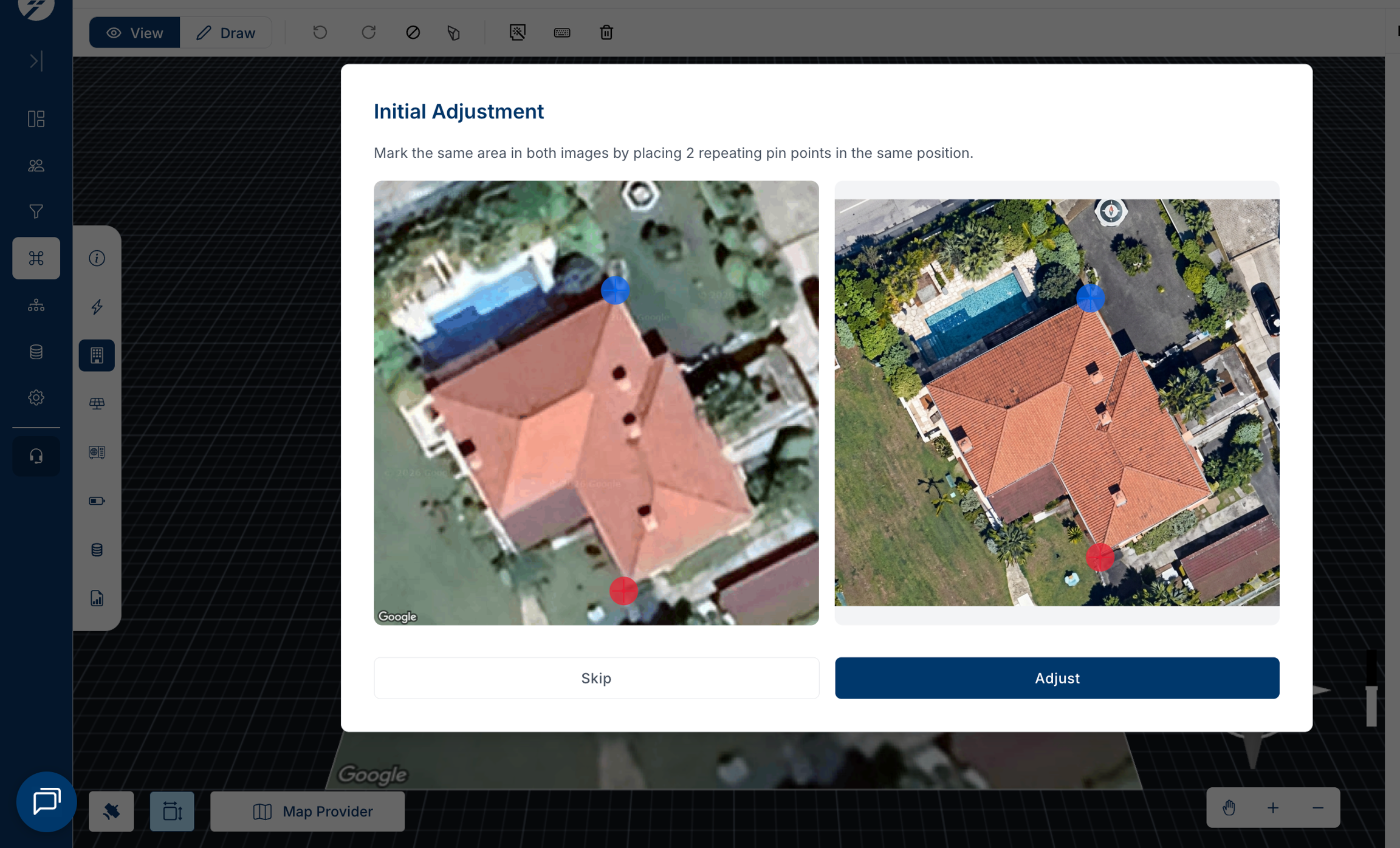

• Spremenite ponudnika zemljevida ali naložite lastne slike

• Krmarite in vrtite 3D prizor

Na tej strani se spremembe samodejno shranijo po izvedbi.

Načini

Pojasnjuje razpoložljive načine interakcije za ogled, risanje in spreminjanje geometrije strehe.

Način ogleda

Način ogleda se uporablja za pregled modela strehe brez spreminjanja njene geometrije.

V načinu ogleda lahko:

• Vrtite, premikate in povečujete prizor

• Dostopate do višine stavbe in jo pregledate

• Izberete strešne ploskve za pregled tehničnih lastnosti, kot so naklon, azimut in podatki o površini

• Izberete stavbo za urejanje ali premikanje strehe ter izravnavo ploskev

• Preklopite nazaj v način risanja, ko so potrebne spremembe geometrije

Ta način je priporočljiv za preverjanje kakovosti in validacijo.

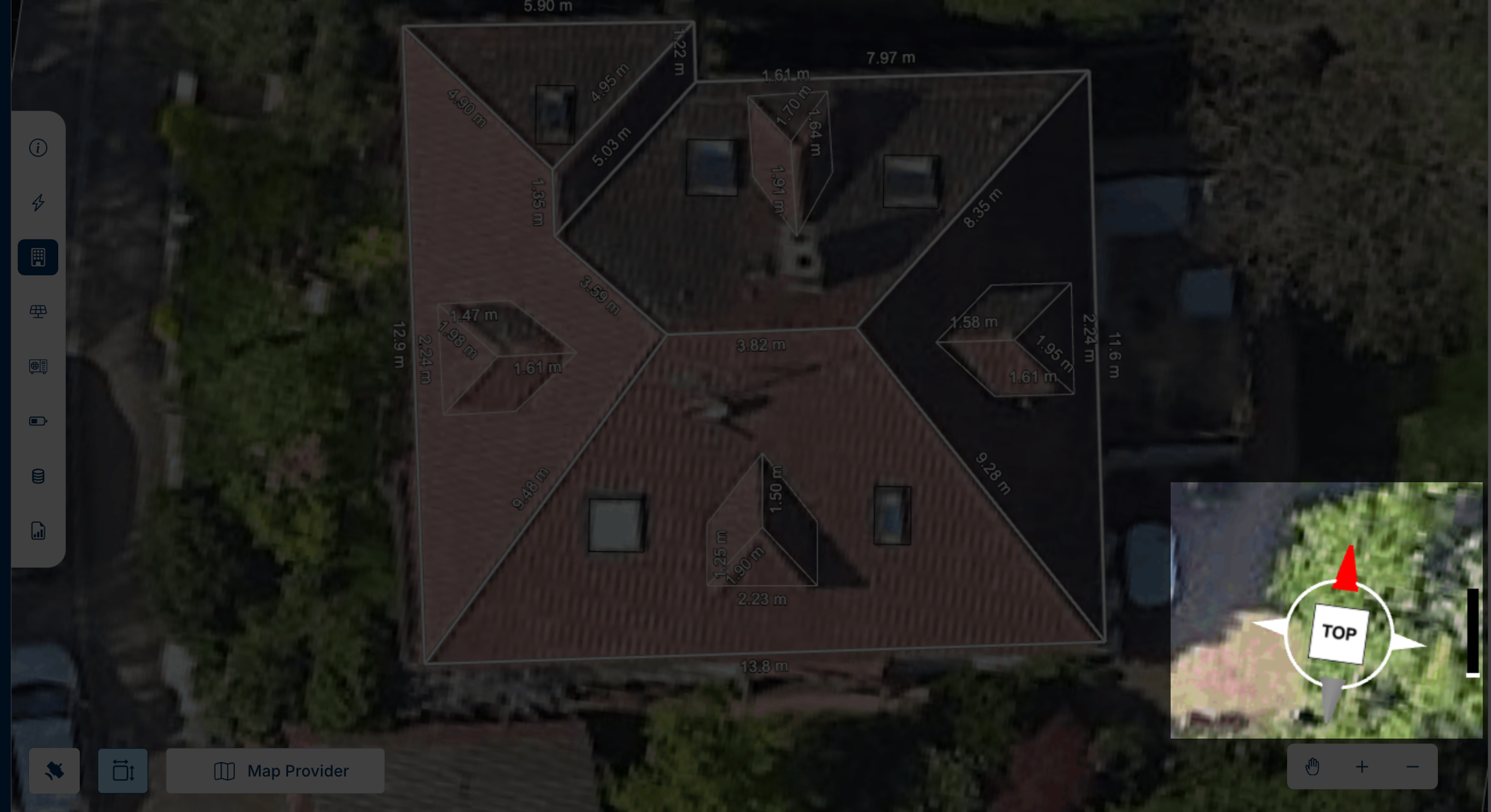

Način risanja

Način risanja se uporablja za ustvarjanje in urejanje 2D obrisa strehe.

Risanje obrisa

• Kliknite za postavitev oglišč

• Nadaljujte s klikanjem za določitev robov

• Zaprite poligon, da dokončate obris

• Oranžna vodila prikazujejo pravokotno in vzporedno poravnavo

• Oglišča se samodejno pripenjajo za čist obris strehe

• Dolžine robov se prikazujejo samodejno

• Gumba za razveljavitev in ponovitev sta vedno na voljo

Obris je v tej fazi še vedno 2D. Za pretvorbo v 3D je potrebna dodelitev naklona.

Pri razdeljevanju ali delitvi strehe uporabite tipko Escape (Esc) za zaključek trenutnega risanja črte.

Pretvorba iz 2D v 3D

Ko je obris strehe dokončan, se strešnim ploskvam dodelijo nakloni.

Dodelitev naklona

• Izberite ploskev ali rob

• Prilagodite vrednost naklona v desnem panelu

• Ali povlecite puščico naklona neposredno na modelu

• Vsak naklon pretvori to ploskev v 3D ravnino

Višino stavbe lahko prilagodite tudi numerično ali vizualno.

Vsak naklon pretvori ravno ploskev v 3D ravnino z določeno orientacijo. Različne ploskve imajo lahko različne naklone.

Za podprte lokacije lahko Prilagodi LiDAR-u samodejno nastavi vse višine in naklone iz LiDAR višinskih podatkov (opisano v razdelku Prilagodi LiDAR-u na tej strani).

AI zaznava strehe

AI zaznava strehe nariše streho namesto vas: analizira satelitsko sliko in samodejno ustvari obris strehe, notranje robove in strešne ploskve kot 2D žično ogrodje.

Za uporabo kliknite gumb AI zaznava strehe (ikona z zvezdicami) v zgornji orodni vrstici.

Med analizo se prikaže obvestilo o napredku Zaznavanje strehe...; ko je končano, se zaznana streha prikaže na zemljevidu.

• Zamenjava je en sam razveljavljiv ukrep; ena Razveljavi povrne vašo prejšnjo risbo

• Po zaznavi preglejte rezultat in popravite morebitne manjkajoče robove ali ploskve z običajnimi orodji za risanje

• Zaznana streha je še vedno 2D; naklone dodelite ročno ali uporabite Prilagodi LiDAR-u za izdelavo 3D modela

AI zaznava strehe je na voljo, ko so za lokacijo projekta na voljo podatki o strehi visoke ločljivosti. Če gumb ni viden, pokritost za ta naslov ni na voljo.

Preverite: https://developers.google.com/maps/documentation/solar/coverage

Prilagodi LiDAR-u

Prilagodi LiDAR-u ustvari pravi 3D model narisane strehe iz LiDAR višinskih podatkov: samodejno nastavi višino vsake točke in naklon vsake strešne ploskve; potrditi morate le, katere točke so stene.

• Deluje na vseh narisanih stavbah v načrtu hkrati

• Uporablja Googlove višinske podatke visoke ločljivosti

• Nadomešča ročno dodeljevanje naklonov za podprte lokacije

Prilagodi LiDAR-u je na voljo, ko so za lokacijo projekta na voljo podatki o strehi visoke ločljivosti, in zahteva ponudnika zemljevida Google Maps HD. Če je izbran drug ponudnik, je gumb onemogočen z opomnikom za preklop na Google Maps HD.

Preverite: https://developers.google.com/maps/documentation/solar/coverage

Prilagajanje strehe LiDAR-u

1. Narišite obris strehe ali uporabite AI zaznavo strehe, če je mogoče

2. Kliknite Prilagodi LiDAR-u v spodnji levi orodni vrstici; prikaže se obvestilo o napredku Prilagajanje LiDAR-u...

3. V panelu Izberite stene so predlagane stenske točke že izbrane (rumeno). Kliknite točke za dodajanje ali odstranitev oznak sten, nato potrdite z Uporabi ali tipko Enter; Prekliči ali tipka Esc prekliče in povrne streho

4. Dvignite vsako točko na njeno dejansko višino in uporabite pravilen naklon na vsako strešno ploskev

5. Preglejte 3D rezultat: pritisnite Potrdi za sprejem ali Uredi za popravilo ogrodja strehe

Urejanje ogrodja strehe

S pritiskom na Uredi v vrstici z rezultati se vrnete v pogled od zgoraj z odprtim panelom Uredi ogrodje strehe:

• Izberi, premakni in izbriši: Povlecite točke in črte za premik ali izberite napačne in jih odstranite s tipkama Delete / Backspace

• Nariši črto: Dokončajte ogrodje strehe z risanjem manjkajočih ali napačnih strešnih linij

• Nastavi stene: Kliknite točke za preklop lastnosti stene; v tem načinu točk ni mogoče premikati

• Skrij ogrodje / Prikaži ogrodje: Preklopite vidnost žičnega ogrodja med primerjavo s sliko

Kliknite Uporabi spremembe za ponovno dvig strehe z posodobljenim ogrodjem ali Prekliči za zavrnitev sprememb in vrnitev na prejšnji rezultat.

Celoten postopek Prilagodi LiDAR-u je zabeležen kot en ukrep: ena Razveljavi povrne streho v stanje pred začetkom postopka.

Detektor notranjih robov

Detektor notranjih robov uporabnikom pomaga hitro razdeliti kompleksne oblike streh na manjše ploskve.

Kako deluje

• Analizira kote obrisa strehe

• Ustvari notranjo črto vzdolž simetrale

• Predlaga te črte kot možne notranje delitve

Kaj lahko uporabniki storijo

• Sprejmejo predlagane notranje robove

• Prilagodijo ali premaknejo jih

• Odstranijo nepotrebne robove

• Ročno dodajo manjkajoče notranje robove

Notranji robovi določajo le geometrijo; naklonov ne dodelijo samodejno.

Ovire

Ovire predstavljajo fizične objekte na strehi, kjer ni mogoče namestiti solarnih panelov.

Ovire vplivajo na izračune senčenja.

Dodajanje ovir

Ovire lahko dodate kot:

• Pravokotnike

• Kroge

• Poligone

Vsako oviro je mogoče natančno spreminjati po velikosti, premikati in postavljati.

Ovire lahko tudi podvojite za hitro modeliranje ponavljajočih se elementov na strehi ali ročno prilagodite njihovo višino nad površino strehe.

Lastnosti ovir

• Rišite pravokotne ovire

• Spreminjajte velikost z vlečenjem vogalov

• Prosto premikajte ovire po strehi

• Nastavite višino ovire za izračune senčenja

Ovire je mogoče neposredno poravnati s površino strehe z možnostjo Poravnaj.

Pogosti primeri ovir

• Dimniki

• Strešna okna

• Satelitske antene

Strešna frčada

Strešne frčade so konstrukcijski elementi, ki segajo navpično iz glavne strešne površine in ustvarjajo dodatne strešne ploskve.

V solarVis so frčade modelirane kot del geometrije strehe, ne kot preproste ovire. To omogoča, da frčadne ploskve sodelujejo v logiki dodeljevanja naklonov in postavitve panelov.

Frčade se pogosto uporabljajo v stanovanjskih in hotelskih stavbah in jih je treba natančno definirati, da se izognete napačni postavitvi panelov in rezultatom senčenja.

Dodajanje frčade

Frčade lahko dodate med delom v načinu risanja.

Za dodajanje frčade:

• Preklopite v način risanja

• Izberite orodje za strešno frčado v zgornji orodni vrstici

• Izberite tip frčade

• Kliknite na ciljno strešno ploskev za postavitev frčade

Ko je frčada postavljena, postane del strešne konstrukcije.

Vrste frčad

SolarVis podpira več geometrij frčad za odsev realnih strešnih konstrukcij.

Razpoložljive vrste frčad vključujejo:

• Enokapna frčada

  Frčada z enim naklonom in eno strešno ploskvijo.

• Dvokapna frčada

  Frčada z dvema naklonjenima ploskvama, ki tvorita sleme.

• Štirikapna frčada

  Frčada z več naklonjenimi ploskvami, ki se stikajo na vrhu.

Vsaka vrsta frčade samodejno ustvari svoje strešne ploskve.

Lastnosti strešnih ploskev frčade

Ko je frčada izbrana, se njene lastnosti prikažejo v desnem panelu.

Prilagodite lahko naslednje parametre:

• Širina

  Določa vodoravno velikost frčade.

• Dolžina

  Določa, kako daleč frčada sega po strešni površini.

• Naklon

  Določa kot naklona strešnih ploskev frčade.

Vse vrednosti se vnašajo numerično in model se posodablja v realnem času. Strešne ploskve frčade se obravnavajo enako kot glavne strešne ploskve pri postavitvi panelov in izračunih senčenja.

Urejanje frčade

Frčade je mogoče urejati po postavitvi.

Lahko:

• Spremenite velikost frčade s prilagoditvijo širine in dolžine

• Prilagodite naklon glede na arhitekturne načrte

• Premaknete frčado po strešni ploskvi

• Prestavite jo, da se izognete konfliktom s paneli ali ovirami

Spremembe se takoj uporabijo na vseh strešnih ploskvah frčade.

Podvajanje frčade

Frčade je mogoče podvojiti za hitro ustvarjanje ponavljajočih se strešnih struktur.

Kako deluje podvajanje

• Izberite obstoječo frčado

• Kliknite dejanje Podvoji v orodni vrstici ali kontekstnem meniju

• Ustvari se kopija frčade z enakimi:

  • Tipom frčade

  • Dimenzijami

  • Vrednostmi naklona

Podvojeno frčado lahko nato neodvisno premikate in prilagajate.

Frčade vs ovire

Frčade niso ovire.

Ključne razlike:

• Frčade ustvarjajo novo strešno geometrijo

• Ovire le blokirajo postavitev panelov

Uporabite frčade, kadar je struktura del strehe.

Uporabite ovire za objekte na strehi, kot so dimniki ali zračniki, na površini strehe.

Razdelitev območja

Razdelitev območja omogoča ločitev izbranih strešnih ploskev in oglišč od glavne strehe ter njihovo postavitev na drugo višino. Funkcija se lahko uporablja za risanje stopenjskih streh, prizidkov, nižjih garaž in stranskih kril.

Spremembe razdelitve območja se samodejno shranijo in podpirajo razveljavitev in ponovitev.

Razdelitev območja strehe

• Preklopite v način ogleda in izberite stavbo

• Izberite ‘Razdeli območje’ v zgornji orodni vrstici

• Kliknite strešne ploskve, ki jih želite ločiti

• Kliknite skupne vogalne točke za določitev, kateri robovi se bodo odcepili

• Izberite Uporabi odcepitev za odcepitev dela

• Povlecite ločen del navzgor ali navzdol za prilagoditev višine

Povezani rob se premika z obema deloma, preostale strešne ploskve pa se samodejno prilagodijo.

Barve vogalov in robov

• Siv vogal: še ni izbiren (njegova ploskev ni izbrana)

• Bel vogal: izbiren

• Vijoličen vogal: izbran

• Vijoličen rob: bo odcepljen

Bližnjice

• Klik na ploskev: izbere samo ploskev, medtem ko ostane njena meja zasidrana

• Ctrl + klik na ploskev: izbere ploskev in vsa njena oglišča za popoln zamik

• Klik na oglišče: preklopi oglišče kot ne-tečajno

• Shift + klik: odstrani izbrano ploskev ali oglišče iz izbora

• Enter: uporabi razdelitev

• Esc: prekliči

Razveljavi razdelitev

Za združitev dela nazaj v glavno streho izberite razdeljeni del stavbe in kliknite ‘Razveljavi razdelitev’ v panelu stavbe.

Atike

Atike so nizki zidovi, ki potekajo vzdolž robov strehe. V solarVis so atike modelirane kot del stavbe: sledijo naklonu strehe, mečejo realne sence v analizi senčenja in blokirajo postavitev panelov vzdolž robov, ki jih pokrivajo.

Atike vplivajo na rezultate senčenja in postavitve panelov, zato jih modelirajte pred zagonom analize senčenja.

Dodajanje atike

Za dodajanje atike:

1. Preklopite v način ogleda in kliknite na telo stavbe

2. V panelu stavbe vklopite stikalo Atika za prikaz kontrol atike

3. Nastavite višino zidu in debelino zidu

4. Postavite zid z enim od dveh gumbov za postavitev:

   • Celoten obseg: obdaja celoten obris stavbe z enim povezanim zidom z enim klikom

   • Izbrani robovi: preklopi v pogled od zgoraj, kjer kliknete robove stavbe, ki naj imajo zid, nato potrdite z Uporabi ali tipko Enter; Prekliči ali tipka Esc izstopi brez dodajanja zidu

Dodajanje atike celoten obseg nadomesti vse obstoječe atike na tej stavbi z enim čistim, povezanim zidom na izbrani višini in debelini.

Zid raste navznoter od roba stavbe za svojo debelino, njegov vrh pa ohranja stalno višino nad streho in sledi naklonu strehe vzdolž vsakega roba.

Višina zidu je lahko med 0,1 m in 3 m (privzeto 1 m), debelina zidu pa med 0,05 m in 1 m (privzeto 0,2 m).

Urejanje atike

Kliknite atiko v načinu ogleda za odprtje njenega panela.

Lahko:

• Prilagodite višino zidu in debelino zidu

• Uporabite Razdeli na robove za razdelitev povezanega zidu na neodvisne zidove po posameznih robovih, tako da lahko vsak rob posebej prilagodite ali izbrišete

• Uporabite Uredi robove za spremembo, kateri robovi stavbe imajo zid

• Izbrišete atiko z gumbom Izbriši v panelu ali tipko Delete

Uredi robove je na voljo za zidove, ustvarjene z možnostjo Izbrani robovi. Za preoblikovanje atike celoten obseg jo najprej razdelite z Razdeli na robove.

Atike samodejno sledijo stavbi: premikanje, spreminjanje velikosti ali urejanje strehe posodobi zidove, brisanje stavbe pa odstrani njene atike. Razveljavi povrne stavbo skupaj z atikami.

Gumbi Razveljavi, Ponovi in Izbriši

Razveljavi

Povrne zadnjo risbo ali urejanje na postavitvi strehe.

Ponovi

Obnovi zadnjo risbo ali urejanje, ki je bilo razveljavljeno.

Izbriši

Odstrani vse, kar ste ustvarili, kot so ovire ali risba s strehe.

Bližnjice na tipkovnici

Bližnjice na tipkovnici vam omogočajo hitrejše in natančnejše delo pri risanju in urejanju streh v solarVis.

Pogledi

• 1: Pogled od zgoraj

• 2: Pogled od spredaj

• 3: Pogled s strani

• 4: Perspektivni pogled

• 5: Izometrični pogled

• N: Ponastavi sever

Bližnjice za pogled spreminjajo pogled kamere brez spreminjanja geometrije.

Orodja za načrtovanje

• E: Način urejanja

• C: Način risanja

• V: Način ogleda

• M: Način premikanja

• I: Orodje za notranje robove

Te bližnjice preklapljajo med orodji za risanje in urejanje.

Kontrole vidnosti

• L: Prikaži ali skrij dimenzije

• G: Prikaži ali skrij satelitsko podlago

Bližnjice za vidnost zmanjšajo vizualno gnečo med urejanjem.

Dejanja

• Ctrl + Z: Razveljavi

• Ctrl + Shift + Z: Ponovi

• Delete ali Backspace: Izbriši

• Ctrl + C: Podvoji

Bližnjice za dejanja upravljajo zgodovino urejanja in objekte.

Hitro dodajanje ovir

• Alt + C: Dodaj krožno oviro

• Alt + R: Dodaj pravokotno oviro

• Alt + P: Dodaj poligonsko oviro

Bližnjice za hitro dodajanje takoj ustvarijo ovire za senčenje in prepovedana območja.

Urejanje stavbe

Omogoča upravljanje celotne strukture modela strehe po pretvorbi 2D obrisa v 3D.

Urejanja na ravni stavbe vplivajo na vse povezane strešne ploskve in so ključna za natančne izračune senčenja, proizvodnje in izvedljivosti.

Narisano streho lahko enostavno podvojite namesto, da bi jo ponovno ustvarjali iz nič.

Dostop do urejanja stavbe

Za dostop do orodij za urejanje stavbe:

• Preklopite iz načina risanja v način ogleda

• Kliknite na telo stavbe

• Panel stavbe se odpre na desni strani

Ta panel vsebuje dejanja, ki veljajo za celotno stavbo ali izbrane strešne ploskve.

Dejanja v panelu stavbe

Iz tega panela lahko:

• Urejate geometrijo strehe in naklone numerično

Stavbo lahko vodoravno povečate ali zmanjšate z vlečenjem vodoravnega roba navzven ali navznoter. S tem podaljšate narisan rob in ustrezno prilagodite velikost stavbe.

Z vlečenjem robov navzgor lahko nastavite želeni naklon strehe

• Premaknete celotno narisano streho

Premikanje ne spremeni geometrije, naklonov ali dimenzij.

• Izravnate izbrane strešne ploskve

Izravnava je uporabna za ponastavitev napačnih dodelitev naklonov ali notranjih robov.

• Prilagodite višino stavbe numerično ali vizualno v prizoru

Višina stavbe vpliva na izračune senčenja in vedenje večnivojskih streh.

• Dodate atike iz razdelka Atika (opisano v razdelku Atike na tej strani)

Izbor strešne ploskve

Posamezne strešne ploskve je mogoče izbrati za podroben pregled ali urejanje.

Za izbor strešne ploskve:

• Dvokliknite na ploskev

• Odpre se panel z informacijami o strešni ploskvi

To omogoča nadzor na ravni ploskve brez vpliva na celotno stavbo.

Informacije o strešni ploskvi

Ko je strešna ploskev izbrana, so prikazani naslednji podatki:

• Naklon predstavlja naklon strešne ploskve.

• Azimut predstavlja orientacijo strešne ploskve glede na kompas

• Površina predstavlja uporabno površino strešne ploskve.

To omogoča natančen nadzor nad večnivojskimi ali kompleksnimi strehami.

🧷 Najboljše prakse za urejanje stavbe

• Vedno preverite naklon in azimut strešne ploskve pred postavitvijo panelov

• Uporabite Izravnaj ploskve za popravilo zgodnjih napak namesto ponovnega risanja

• Preglejte vsako strešno ploskev posebej pri kompleksnih strehah

Natančno urejanje stavbe zagotavlja zanesljive rezultate v vseh nadaljnjih modulih.

Ponudnik zemljevida in kontrole slik

Izbira zemljevida in slik je ključen prvi korak za natančno risanje strehe.

Te kontrole se nahajajo v spodnjem levem kotu zaslona.

Vidnost satelita

Satelitske slike lahko vklopite ali izklopite za:

• Zmanjšanje vizualne gneče

• Osredotočanje na geometrijo in meritve

• Izboljšanje natančnosti risanja

Vidnost dimenzij

Dimenzije lahko prikažete ali skrijete za:

• Preverjanje dolžin robov

• Zmanjšanje šuma na zaslonu med urejanjem

Oznake dimenzij ostanejo berljive med povečevanjem in pomanjševanjem.

Izbira ponudnika zemljevida

Izbirate lahko med različnimi ponudniki zemljevidov glede na razpoložljivost in ločljivost:

• Google Maps

• Google Maps HD (Google Solar API)

• Azure Maps

Preklapljanje ponudnikov lahko izboljša jasnost slike, vidnost robov ali natančnost poravnave za določene lokacije.

Razpoložljivost solarnih in strešnih podatkov za Google Maps HD je odvisna od pokritosti Google Maps Solar API. Prosimo, preverite zemljevid pokritosti na spodnji spletni strani, da potrdite, ali so podatki na voljo za vašo lokacijo.

Preverite spletno stran

Včasih privzete nastavitve brskalnika ne podpirajo “WebGL”. Prosimo, preverite, ali vaš brskalnik podpira WebGL z uporabo povezave.

Če vidite napako “WebGL ni podprt”, igralni pogon za risanje strehe morda ne bo deloval pravilno. Da se izognete tej težavi, preverite, ali je WebGL omogočen v nastavitvah brskalnika.

Sledite korakom v povezavi za posodobitev nastavitev.

Lastne slike

Poleg ponudnikov zemljevidov lahko naložite tudi lastne slike.

Pogoste uporabe vključujejo:

• Arhitekturne načrte streh

• Posnetke z droni

• Fotografije lokacije visoke ločljivosti

Naložene slike je mogoče poravnati s koordinatnim sistemom in uporabiti kot referenco za risanje.

To je še posebej uporabno, kadar so satelitske slike zastarele ali nejasne.

Poravnava slike (začetna nastavitev)

Ob nalaganju lastne slike boste pozvani, da jo poravnate z osnovnim zemljevidom.

Za natančno poravnavo:

• Prepoznajte iste referenčne točke na obeh slikah

• Postavite dve ujemajoči se točki na obe sliki

• Uporabite jasne in fiksne elemente, kot so vogali ali robovi strehe

• Kliknite gumb ‘Prilagodi’ za prileganje slike satelitski sliki

Leva slika prikazuje satelitsko sliko (npr. Google Maps), desna pa naloženo lastno sliko, kot je posnetek z dronom.

Kamera in navigacija

Orodja za kamero v spodnjem desnem kotu vplivajo le na prikaz modela.

Ne spreminjajo geometrije.

Navigacijski kompas

Kompas omogoča:

• Hiter preklop na vnaprej določene poglede, kot so zgoraj ali s strani

• Preverjanje orientacije strehe

• Vrtenje pogleda okoli stavbe

Kompas lahko vrtite za ogled okoli stavbe z desnim klikom in vlečenjem miške

Orodja za kamero

Lahko:

• Premikate pogled

• Povečate

• Pomanjšate

Ta orodja pomagajo pregledovati podrobnosti brez spreminjanja modela.

Zemljevid lahko premikate s pritiskom in vlečenjem koleščka miške.

---

Sorodne strani

• Stran za postavitev panelov in izbiro inverterja

• Stran za porabo energije

Če naletite na težave, nas kontaktirajte.
