Namestitev panelov in izbira inverterja

Stran se uporablja za načrtovanje in simulacijo celotnega PV sistema, vključno z namestitvijo panelov na streho, izbiro inverterja, analizo senčenja, obsevanja in poti sonca ter naprednimi nastavitvam

Namen te strani

Ta stran je nadaljevanje postopka ustvarjanja projekta in se osredotoča na načrtovanje in simulacijo PV sistema.

Po določitvi lokacije projekta in ustvarjanju 3D modela strehe je mogoče tehnični načrt dokončati s pretvorbo strešnih površin v delujoč PV sistem. Odločitve, sprejete tukaj, kot so postavitev panelov, izbira inverterja in analiza senčenja, neposredno vplivajo na zmogljivost sistema, proizvodnjo energije in finančno izvedljivost.

Kaj lahko tukaj storite

Na tej strani lahko:

• Izberete PV module iz sistemske baze izdelkov

• Določite pravila odmika in postavitve

• Ročno postavite panele, zapolnite posamezne strešne površine ali samodejno oblikujete celotno postavitev z AI postavitvijo

• Nastavite orientacijo, rotacijo, razmik, naklon in združevanje panelov

• Ročno izberete inverterje ali uporabite samodejne predloge inverterjev

• Simulirate sistem za izračun proizvodnih rezultatov

• Analizirate senčenje in sončno obsevanje tako na strešnih površinah kot na posameznih panelih

• Vizualizirate položaj sonca, animirate sezonsko izpostavljenost soncu in izvozite videoposnetke poti sonca z uporabo Sun Path

• Izvozite PV postavitev kot DXF datoteko za CAD delovne tokove

• Prenesete urne rezultate simulacije za podrobno analizo in PDF poročilo o senčenju z rezultati dostopa do sonca po posameznih nizih

Postavitev panelov na 3D model strehe

Sončne panele se postavi neposredno na 3D model strehe, ustvarjen v koraku Risanje strehe.

Vsaka strešna površina se obravnava kot neodvisna površina s svojimi lastnostmi. Ko je strešna površina izbrana, se na desni plošči prikažejo podrobne tehnične informacije.

Interakcija s strešno površino

Strešne površine je mogoče izbrati pred ali po postavitvi panelov.

• Kliknite na strešno površino za ogled podrobnosti površine

• Uporabite gumb Izberi vse panele na tej površini v plošči s podrobnostmi površine, da izberete vse panele na tej površini hkrati (gumb se prikaže, ko ima površina panele)

• Paneli se samodejno poravnajo z naklonom in orientacijo izbrane strešne površine

• Paneli, postavljeni na eni strešni površini, ne vplivajo na druge površine

To omogoča, da so različne strešne površine znotraj istega projekta načrtovane in ocenjene ločeno.

Razpoložljivi karakteristični parametri

• Naklon: Naklon izbrane strešne površine

• Azimut: Orientacija strešne površine

• Površina: Skupna uporabna površina

• Število panelov: Število panelov, nameščenih na tej površini

• Pokritost s paneli: Delež strešne površine, pokrite s paneli

Te vrednosti neposredno vplivajo na analizo senčenja, izračune obsevanja in rezultate simulacije.

Načini postavitve panelov

Po izbiri PV panela je postavitev možna na tri različne načine, ki jih izberete z zavihki na vrhu zaslona.

AI postavitev

Način AI postavitev samodejno oblikuje celotno postavitev: izvede analizo senčenja, razvrsti vse strešne površine in v enem koraku postavi panele po celotni stavbi.

• Naenkrat zapolni vse primerne strešne površine, najprej najboljše lokacije

• Dimenzionira postavitev glede na en sam cilj, ki ga izberete

• Upošteva odmike, ovire, frčade in rezultate senčenja

• Poročilo o rezultatu v obvestilu o napredku, vključno s številom panelov, vgrajeno močjo in povprečnim dostopom do sonca

AI postavitev potrebuje podatke o senčenju. Najprej izvedite analizo senčenja (gumb s soncem v orodni vrstici), da jo omogočite.

Za postavitev panelov z AI postavitvijo:

1. Izberite zavihek AI postavitev

2. Izberite Način postavitve in Cilj

3. Po potrebi prilagodite dodatne nastavitve spodaj

4. Kliknite Postavi

Če so na strehi že paneli, vas solarVis vpraša, kaj storiti z njimi: Obdrži in zapolni okoli ohrani obstoječe panele in zapolni preostali prostor okoli njih, medtem ko Zamenjaj vse počisti in postavi novo postavitev. Obe dejanji je mogoče razveljaviti.

Način postavitve

Določa, za kaj je postavitev optimizirana.

• Maksimalna proizvodnja

  Maksimizira skupno pridobljeno energijo s strehe. Vsaka možna lokacija je zapolnjena, najprej najboljše površine.

• Maksimalna učinkovitost

  Maksimizira izplen vsakega panela. Ohranjene so le lokacije z visokim dostopom do sonca (najmanj 75 % TSRF), zato je panelov manj, a vsak deluje optimalno.

Cilj

En sam cilj, ki določa dimenzioniranje postavitve. Izberite enega izmed:

• Število panelov: Postavi do največjega števila panelov

• Letna proizvodnja: Ciljajte na približno letno proizvodnjo v kWh

• DC moč (kWp): Ciljajte na vgrajeno DC moč

• Pokritost porabe: Pokrijte odstotek letne porabe stavbe (na voljo, če ima projekt podatke o porabi)

Orientacija

Nastavi orientacijo modulov za postavitev: Samodejno (mešano), Pokončno ali Ležeče.

Nosilna konstrukcija za ravne strehe

Prikazano, ko načrt vsebuje ravne strešne površine.

• Samodejno: Načrtovalec izbere najboljšo konstrukcijo glede na izbrani način in cilj

• V vrste obrnjene proti jugu: Naklonjene vrste, obrnjene proti ekvatorju

• Vzhod-zahod mize: Parne mize, obrnjene proti vzhodu in zahodu

Na ravnih strehah postavitve samodejno ohranjajo servisne hodnike in robne cone zaradi vetra proste. Po izvedbi postavitve plošča prikazuje izbrano konstrukcijo, naklon in razmik med vrstami.

Izbira orientacije Ležeče zaklene nosilno konstrukcijo za ravne strehe na vrste obrnjene proti jugu, saj mize vzhod-zahod določajo svojo orientacijo modulov.

Preskoči strehe obrnjene proti severu

Izključi strešne površine, ki so obrnjene stran od sonca. Ta možnost je privzeto omogočena v vseh načinih. Za projekte na južni polobli postane možnost Preskoči strehe obrnjene proti jugu.

Enostavna montaža

Ustvari postavitev, prijazno za montažo na poševnih strehah: ena orientacija modulov na površino in celotne tirnice brez raztresenih posameznih panelov, manj montažnih nastavitev za majhno izgubo zmogljivosti.

Ta možnost je privzeto omogočena in ne vpliva na ravne strehe.

Prepiši samodejne nastavitve

Vklopite Prepiši samodejne nastavitve za natančno prilagoditev samodejnega načrta. Prazna polja prikazujejo Samodejno in ohranijo izbiro načrtovalca.

• Poravnava vrst: Poravnajte vrste na ravni strehi z Robom strehe ali z Pravim jugom

• Naklon

• Min. razmik med vrstami

Združevanje panelov

Paneli so postavljeni kot združeni okvirji namesto posameznih enot, ko je ta možnost omogočena.

Odstranjevanje zasenčenih panelov

Po izvedbi postavitve drsnik Odstrani zasenčene panele odstrani najslabše delujoče panele brez ponovnega zagona.

1. Povlecite drsnik za zvišanje minimalnega praga dostopa do sonca (TSRF)

2. Paneli pod pragom so na mestu označeni rdeče; to je le predogled, besedilo pod drsnikom pa prikazuje preostalo število panelov, zmogljivost in ocenjeno proizvodnjo

3. Kliknite Uporabi za odstranitev označenih panelov ali Ponastavi za ohranitev nespremenjene postavitve

Ko je predogled odstranjevanja aktiven, gumba Uporabi in Ponastavi nadomestita gumb Postavi, tako da je naenkrat na voljo le ena glavna akcija.

Zapolni strešno površino

Način Zapolni strešno površino samodejno postavi panele po izbrani strešni površini.

• Samodejno zapolni izbrano strešno površino s paneli

• Uporabi določene nastavitve panelov, kot so orientacija, razmik, združevanje in naklon, za vsakega posebej

• Sistem izračuna največje število panelov, ki jih je mogoče namestiti

• Primerno za hitre, enotne in obsežne postavitve

Ta način je priporočljiv za standardne stanovanjske, poslovne in industrijske načrte.

Ročna postavitev

Ročna postavitev omogoča natančen nadzor nad položajem posameznih panelov.

• Paneli se lahko postavljajo enega po enega

• Podprta je interakcija povleci-in-spusti

• Postavitev upošteva vse določene nastavitve panelov; vendar ima lahko vsak panel različne nastavitve, kot so orientacija, razmik, združevanje in naklon.

Ročna postavitev je uporabna za:

• Nepravilne oblike streh

• Izogibanje oviram

• Natančno prilagajanje postavitve zaradi estetike ali optimizacije senčenja

Nastavitve postavitve panelov

Obnašanje panelov in postavitev se nadzira iz plošče z nastavitvami postavitve.

Razpoložljive nastavitve

• Orientacija: Smer poravnave panela

• Kot naklona: Prilagojen naklon glede na površino strehe (uporabno za ravne strehe)

• Kot rotacije: Fina nastavitev rotacije

• Vodoravni razmik: Razdalja med paneli, postavljenimi drug ob drugem

• Navpični razmik: Razdalja med paneli, postavljenimi enega nad drugim

• Tip nosilne konstrukcije: Tip montažne konstrukcije, ki lahko vpliva na omejitve razmika in naklona

Te nastavitve veljajo tako za ročno postavitev kot za samodejno zapolnitev.

Združevanje, podvajanje in prerazporeditev panelov

Ko so paneli postavljeni na strešne površine, solarVis omogoča njihovo upravljanje kot skupine namesto posameznih modulov. To omogoča hitro podvajanje postavitev in učinkovite prilagoditve na velikih ali ponavljajočih se strešnih površinah.

Združevanje panelov

Paneli, postavljeni na strešno površino, se lahko združijo v eno izbrano skupino.

• Izberite več panelov na strešni površini

• Ustvarite združeno skupino panelov

• Skupino obravnavajte kot en objekt

Združeni paneli ostanejo povezani in se premikajo skupaj, pri čemer ohranjajo razmik in poravnavo.

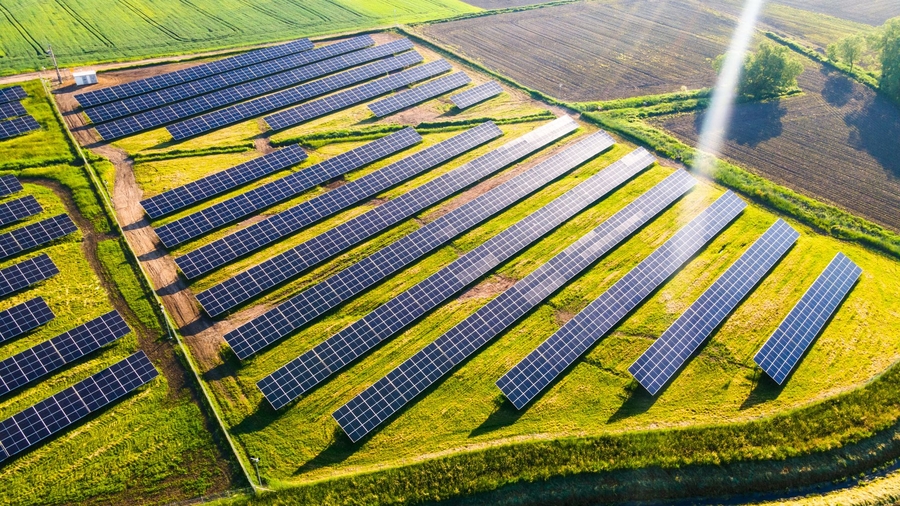

To je še posebej uporabno za kmetijske projekte, saj omogoča hkratno prilagajanje naklona in orientacije panelov.

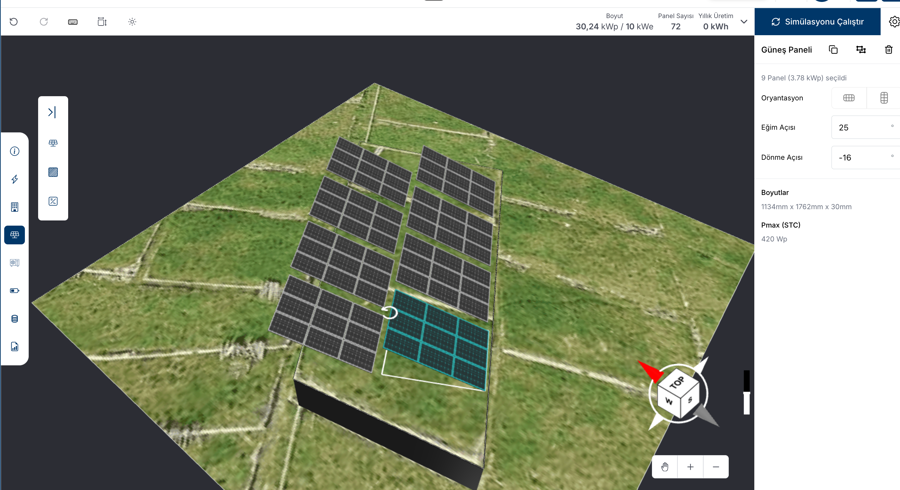

• Panele razporedite v združeno skupino v solarVis računu, kot je prikazano na spodnji sliki.

• Združene skupine panelov postavite po kmetijskem območju, skladno z načrtom, ustvarjenim v solarVis.

Podvajanje skupin panelov

Združene skupine panelov je mogoče podvojiti in ponovno uporabiti po strehi.

• Kopirajte obstoječo skupino panelov

• Postavite jo na drugo strešno površino ali lokacijo

• Ohranite enako postavitev in razmik

To je še posebej uporabno za industrijske in poslovne strehe s ponavljajočo se geometrijo.

Urejanje lastnosti panelov po postavitvi

Orientacijo in geometrijske nastavitve panelov je mogoče spreminjati tudi po postavitvi.

Naslednje lastnosti je mogoče posodobiti za izbrane panele ali skupine panelov:

• Orientacija

• Kot naklona

• Kot rotacije

Spremembe se takoj uporabijo na izbranih panelih ali skupinah in so upoštevane v izračunih proizvodnje.

Združevanje panelov

Ko je združevanje panelov omogočeno:

• Paneli so postavljeni kot združeni okvirji namesto posameznih enot

• Število panelov v vodoravni in navpični smeri na skupino je mogoče določiti

• Razmik med okvirji je mogoče prilagoditi neodvisno

• Pravila združevanja veljajo za vse načine

Združevanje panelov se pogosto uporablja za:

• Velike postavitve na ravnih strehah

• Standardizirane montažne konstrukcije

Analiza senčenja in sončno obsevanje

Ko je omogočena analiza senčenja, so strešne površine in paneli barvno označeni glede na letno povprečno sončno obsevanje.

• Analiza upošteva kot sončne poti in učinke senčenja okoliških stavb, dreves in drugih ovir na strehi

• Rezultati so izračunani na letni povprečni osnovi

• Analizirati je mogoče tako točkovno kot povprečno delovanje panelov

Vizualni toplotni zemljevid

Strešne površine in paneli so prikazani z barvnim prelivom:

• Temni / rdeči toni: Nižja sončna učinkovitost ali večji vpliv senčenja

• Oranžni toni: Srednja sončna učinkovitost

• Rumeni toni: Visoko sončno obsevanje in optimalna območja

Ta toplotni zemljevid pomaga hitro prepoznati primerna območja za postavitev panelov.

Barve panelov se lahko spremenijo glede na njihov kot in orientacijo, saj to neposredno vpliva na prejeto obsevanje.

Pojavno okno inšpektorja

Ob premikanju kazalca nad strešno površino ali panelom se pojavno okno inšpektorja dinamično posodablja.

• Vrednosti se takoj spreminjajo glede na položaj kazalca

• Omogoča podrobno, točkovno analizo po strehi in panelih

Prikazani kazalniki vključujejo:

• Obsevanje - Sončna energija, prejeta na enoto površine, merjena v kWh/m²/leto.

• Dostop do sonca (%) - Odstotek obsevanja, ki doseže streho po izgubah zaradi senčenja.

• TOF (faktor naklona in orientacije) - Kako dobro se naklon in orientacija panela primerjata z optimalnim kotom.

• TSRF (skupni delež sončnih virov) - Skupni razpoložljivi sončni vir, ki upošteva tako senčenje kot TOF.

Uporabniki lahko preklapljajo med:

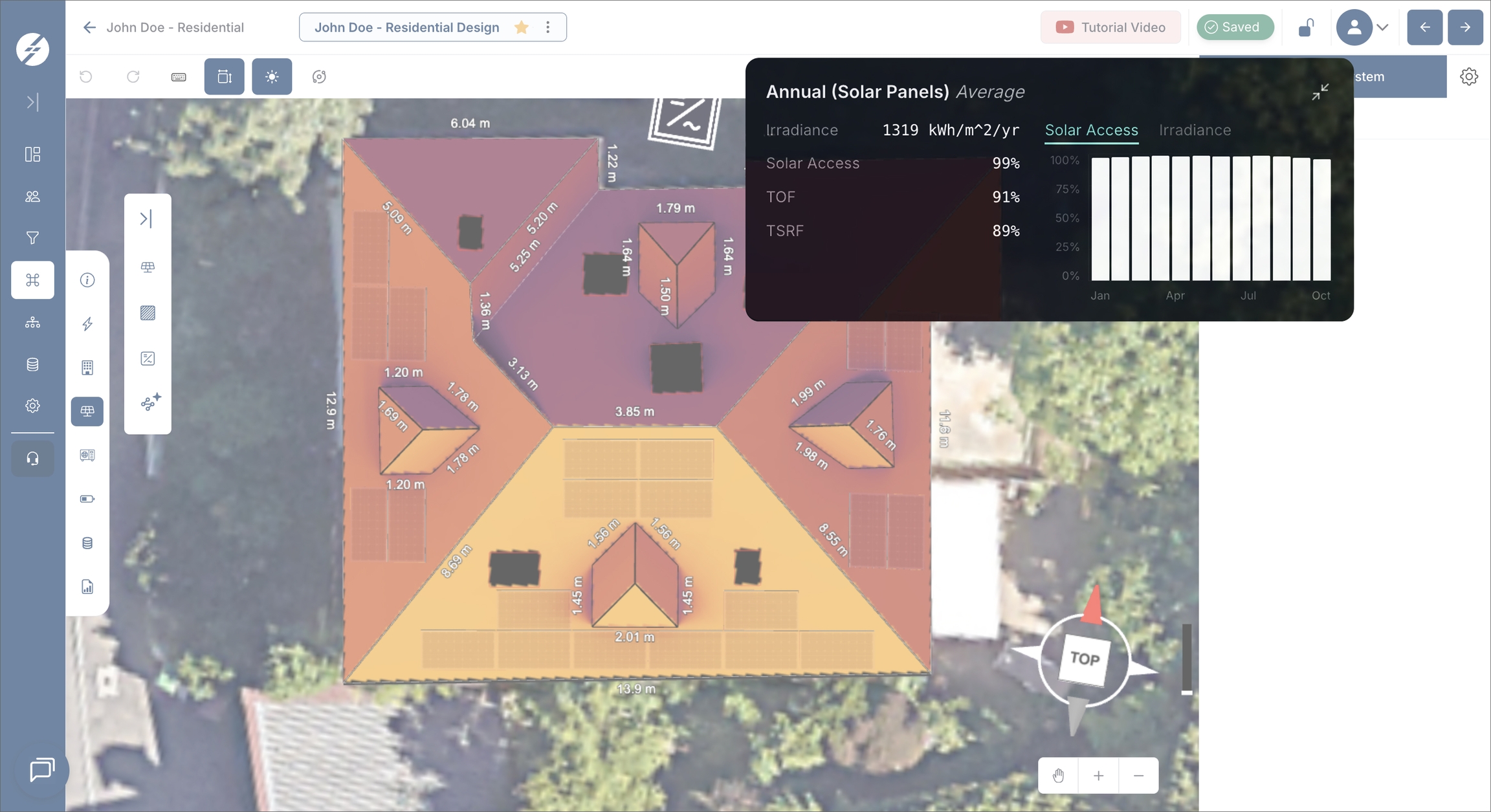

• Pogled dostopa do sonca

Prikaže odstotek letne sončne svetlobe, ki jo lahko na enoto površine prejme streha.

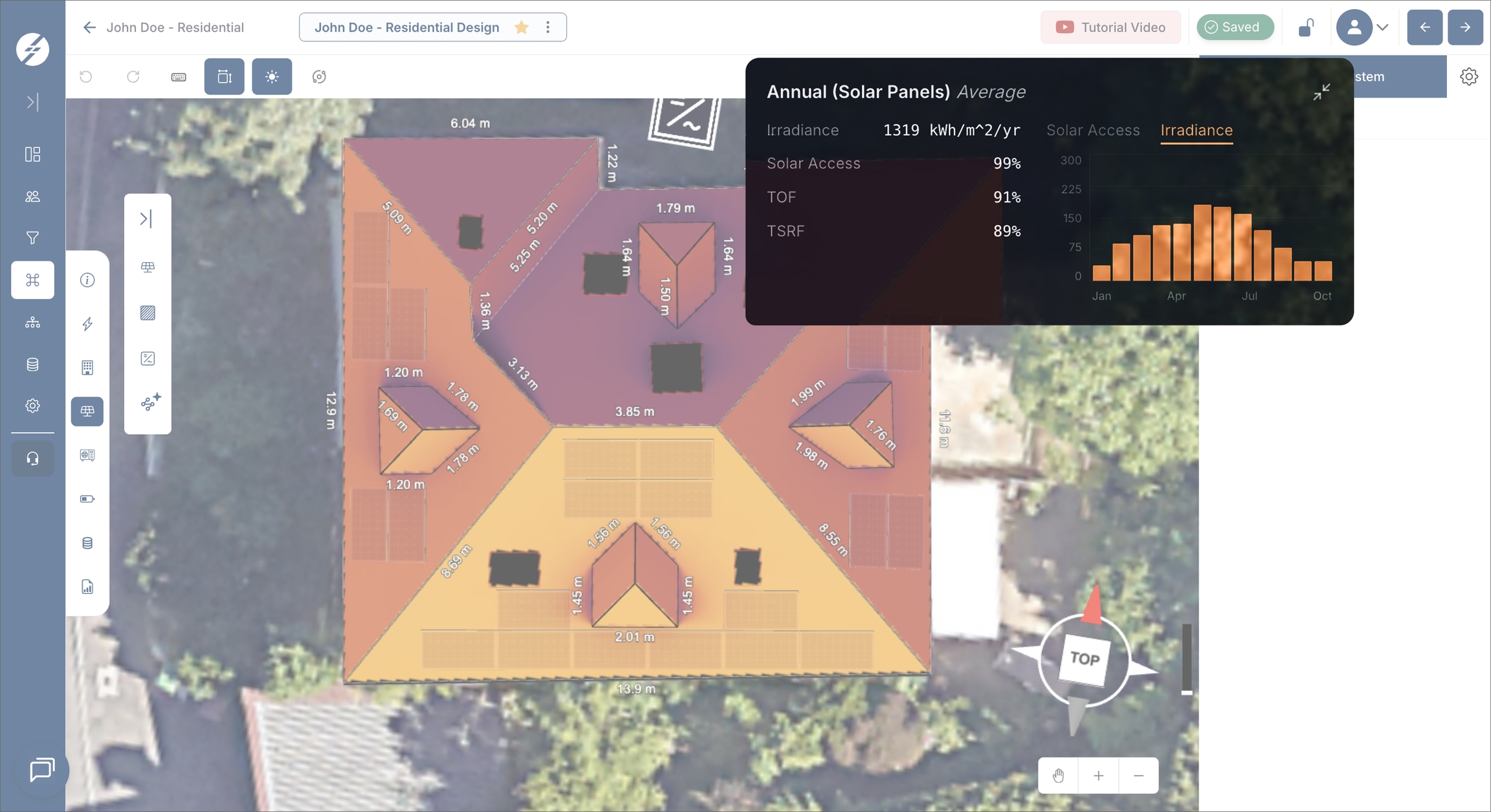

• Pogled obsevanja

Prikaže skupno sončno sevanje (kWh/m²/leto), prejeto na enoto površine

Časovno osnovana analiza

Plošča inšpektorja ponuja tudi mesečni razpored porazdelitve:

• Prikaže, kako se obsevanje ali dostop do sonca spreminja skozi leto

• Pomaga razumeti sezonske vzorce proizvodnje

• Omogoča natančnejšo oceno sistema pred simulacijo

Opozorilo o ponovnem izračunu

Ob vsaki spremembi postavitve PV modulov sistem prikaže:

• "Obsevanje se je spremenilo in je potreben ponovni izračun."

To pomeni, da so spremembe postavitve ali konfiguracije panelov vplivale na rezultate obsevanja.

Uporabniki naj ponovno zaženejo simulacijo za zagotovitev natančnih rezultatov delovanja.

Ta analiza omogoča uporabnikom primerjavo različnih strešnih površin in panelov ter potrjevanje odločitev o postavitvi z dejanskimi podatki o delovanju.

Pot sonca

Pogled Pot sonca uporabnikom pomaga razumeti, kako se sonce giblje okoli območja projekta kadarkoli v dnevu in skozi leto.

Ta pogled se uporablja za vizualno oceno pogojev izpostavljenosti soncu na strehi in boljše razumevanje, kako sezonski in urni položaj sonca vpliva na projekt.

• Prikaže pot sonca okoli modela projekta

• Prikaže položaj sonca za izbrani datum in čas

• Ustvari realistične, premikajoče se sence streh, ovir, atikov in panelov

• Uporabnikom pomaga vizualno interpretirati dostop do sonca pred ali med načrtovanjem sistema

• Omogoča boljše razumevanje obnašanja senčenja v različnih obdobjih

Pot sonca je vizualno orodje za analizo. Pomaga interpretirati pogoje izpostavljenosti soncu, vendar je treba končne učinke na proizvodnjo in senčenje še vedno potrditi s simulacijo sistema in analizo obsevanja.

Kako deluje

Orodje Pot sonca ustvari vizualno pot okoli območja projekta in postavi sonce glede na izbrani datum in čas.

Uporabniki lahko:

• Izberejo poljuben datum in čas z izbirnikom na osnovi koledarja

• Zaženejo ali ustavijo animacijo sonca z Predvajaj / Premor

Premor vrne sonce na datum in čas, ko se je predvajanje začelo

• Prilagodijo Hitrost predvajanja med 0,25× in 3×

• Izberejo, kaj animacija napreduje: Ura premika sonce skozi dan, medtem ko Mesec premika datum skozi letne čase ob določenem času dneva

Ob posodobitvi teh vrednosti se sonce gladko premika skozi 3D prizor. Vsi datumi in časi uporabljajo lokalni čas lokacije projekta.

To uporabnikom pomaga preveriti, kako se izpostavljenost soncu spreminja skozi leto, in podpira bolj informirane odločitve o postavitvi panelov.

Izvoz videoposnetka poti sonca

Pogled Pot sonca lahko posname deljiv videoposnetek gibanja sončne svetlobe in senc po načrtu. To je še posebej uporabno za prikaz obnašanja senčenja strankam in drugim deležnikom.

Za snemanje videoposnetka:

1. Odprite pogled Pot sonca in nastavite kamero tako, kot želite, da je videti videoposnetek

2. V razdelku Video na plošči Pot sonca nastavite Začetni in Končni datum ter čas

3. Nastavite Dolžino videa od 3 do 60 sekund

4. Izberite Ločljivost in Kakovost

Nastavite velikost izvoženega videoposnetka: 1080p, 720p, Trenutno

Nastavite kakovost izvoženega videoposnetka: Visoka, Srednja ali Nizka. Višja kakovost ustvari ostrejše videoposnetke z večjimi datotekami.

5. Prikaži datum na videoposnetku

6. Kliknite Snemaj in prenesi

Videoposnetek zajame le 3D prizor iz trenutnega kota kamere; orodne vrstice in stranske plošče niso nikoli vključene v posnetek.

Prosimo, upoštevajte:

• Videoposnetki se prenesejo kot MP4 datoteke. V nekaterih brskalnikih solarVis samodejno posname datoteko WebM; za najboljše rezultate uporabite najnovejšo različico Chroma.

• Končni datum in čas ne moreta biti pred začetnim; koledar samodejno blokira neveljavne razpone.

Napredne nastavitve

Napredne nastavitve omogočajo natančno nastavitev izračuna delovanja in proizvodnje sistema.

Te nastavitve vplivajo na natančnost simulacije, predpostavke o izgubah in vire podatkov, ki se uporabljajo pri izračunih energije.

Napredne nastavitve so razdeljene v dva razdelka:

• Izračun izgub

• Sistemske nastavitve

Do te plošče lahko dostopate s zaslona za načrtovanje PV kadarkoli. Spremembe veljajo samo za trenutno različico načrta.

Napredne nastavitve so neobvezne. Če jih ne spremenite, solarVis uporablja privzete vrednosti po industrijskih standardih.

Izračun izgub

Izračun izgub določa sistemske izgube, ki zmanjšajo teoretično proizvodnjo na realne izhodne vrednosti.

Vsak parameter je izražen v odstotkih in se uporabi med simulacijo.

Razpoložljivi parametri izgub

• Senčenje: Izgube zaradi delnega ali posrednega senčenja

• Zamaščenost: Izgube zaradi umazanije ali prahu na panelih

• Sneg: Izgube zaradi snega na panelih

• Okoljski pogoji: Izgube zaradi vlage ali vetra

• Degradacija zaradi svetlobe: Začetna izguba zmogljivosti po določenem času od namestitve

• DC povezave: Izgube na DC priključnih točkah, kot so konektorji

• DC ožičenje: Izgube zaradi upora v kablih, ki povezujejo panele z inverterjem ali drugimi komponentami

• AC ožičenje: Izgube energije v AC ožičenju od inverterja do omrežja

Te vrednosti neposredno vplivajo na letno proizvodnjo energije in finančne rezultate.

Ponastavi na privzeto

Ponastavi vse parametre izgub na privzete vrednosti solarVis.

Sistemske nastavitve

Sistemske nastavitve določajo vire podatkov in predpostavke, uporabljene za simulacijo proizvodnje.

Te nastavitve nadzorujejo kako so izbrani podatki o sončnih virih in vremenu za izračune.

Razpoložljive sistemske nastavitve

• Vir vremenskih podatkov: PVGIS ali PVWatts

• Leto simulacije: TMY (tipično meteorološko leto) ali določeno leto med 2005 in 2023

Privzeto solarVis uporablja podatkovne nize na osnovi PVGIS.

Spremembe sistemskih nastavitev takoj vplivajo na rezultate simulacije.

Verjetnost proizvodnje

Razdelek Verjetnost proizvodnje ocenjuje zanesljivost in spremenljivost proizvodnje sistema z uporabo verjetnostnega (P50/P90) modela.

• Vklopite Omogoči porazdelitev verjetnosti za izračun vrednosti proizvodnje na osnovi verjetnosti

• Pod Vrednosti verjetnosti izberite, katere ravni prikazati: P90, P95, P99 (P50 je vedno vključen)

• Spremenljivost vremena se samodejno izračuna iz večletnih podatkov o obsevanju PVGIS in je prikazana kot Letna spremenljivost

• Sistemska spremenljivost je vnos, ki ga lahko prilagodite v odstotkih: Parametri modeliranja PV modulov, Učinkovitost inverterja, Neujemanje zaradi zamaščenosti, Ocena degradacije in Lastna spremenljivost

• Vrstica Skupna vremenska in sistemska spremenljivost prikazuje skupni znesek, uporabljen za porazdelitev

Prosimo, upoštevajte:

• Porazdelitev verjetnosti je na voljo le, če je vir vremenskih podatkov PVGIS s podatki TMY.

• Omogočanje ne spremeni navedenih proizvodnih številk; ponudba še vedno poroča o P50 proizvodnji. Porazdelitev in razmerje delovanja se prikažeta na strani Analiza proizvodnje v ponudbi, nastavljeni v Nastavitve ponudbe.

Konfiguracija odmikov

Pravila odmika določajo omejena območja ob robovih strehe, kjer panelov ni mogoče postaviti.

• Preprečuje postavitev panelov blizu robov strehe

• Uporablja se dosledno v vseh načinih postavitve

• Pomaga zagotoviti varnost montaže in skladnost s predpisi

Odmiki pomagajo zagotoviti:

• Varnost montaže

• Dostop za vzdrževanje

• Skladnost z lokalnimi predpisi in požarnimi zahtevami

Izbira inverterja

Po postavitvi panelov je treba izbrati inverter za dokončanje načrta sistema.

Ročna izbira inverterja

• Inverterje je mogoče izbrati neposredno iz baze podatkov

• Popoln nadzor nad blagovno znamko, modelom in specifikacijami inverterja

• Primerno za prilagojene ali napredne sisteme

Samodejni predlog sistema

Sistem lahko samodejno predlaga konfiguracije inverterjev na podlagi analize proizvodnje.

• Analizira vgrajeno DC moč projekta in obnašanje proizvodnje

• Predlaga optimizirane konfiguracije inverterjev

• Ponuja alternativne sisteme inverterjev

• Uporabniki lahko izberejo eno od predlaganih možnosti ali jih ročno preglasijo

Ta funkcija pomaga zagotoviti ustrezno dimenzioniranje in učinkovitost sistema.

Omejevanje inverterja

• Izhodno moč inverterja je mogoče ročno omejiti

• Uporabno za omejitve omrežja ali optimizacijo načrta

🧷 Za podporo integraciji baterij;

• On-Grid projekti: Uporabite lahko hibridne inverterje.

• Off-Grid projekti: Uporabite lahko off-grid ali hibridne inverterje.

• Zero Injection projekti: Uporabite lahko off-grid ali hibridne inverterje.

Prosimo, upoštevajte:

• On-grid inverter lahko uporabite v on-grid ali zero injection projektu; v tem primeru integracija baterije ni podprta.

Prenosi

Po dokončanju načrta PV lahko izvozite trenutno postavitev in podatke simulacije iz menija Prenosi na strani.

To vam omogoča, da tehnični solarni načrt in rezultate delovanja sistema prenesete v zunanja orodja za nadaljnjo uporabo, vključno s CAD delovnimi tokovi in podrobno analizo.

Razpoložljive možnosti izvoza:

• Izvoz DXF

• Prenos urne simulacije

• Poročilo o senčenju

• Videoposnetek poti sonca

Izvoz DXF

Ta izvoz omogoča prenos tehničnega solarnega načrta v zunanjo CAD programsko opremo za pregled, usklajevanje in načrtovanje montaže.

Izvožena DXF datoteka je združljiva s pogostimi CAD orodji, kot so AutoCAD, DraftSight in podobna programska oprema.

Za izvoz DXF datoteke:

• Odprite meni Prenosi

• Kliknite Izvoz DXF

• Preglejte risbo v CAD pregledovalniku

• Po želji dodajte mere ali prilagodite pogled

• Kliknite Prenesi DXF

Kaj se izvozi

DXF datoteka vključuje trenutni PV načrt in je organizirana v ločene sloje, tako da je mogoče vsak element risbe pregledati neodvisno.

Razpoložljivi sloji vključujejo:

• ROOF_LAYOUT: Robovi strehe, oglišča in podatki o strešnih površinah (belo)

• PANELS: Položaji PV modulov z naklonom in rotacijo (cian)

• STRINGS: Električne poti ožičenja med paneli (magenta)

• STRING_NODES: Označevalci središč panelov in oznake nizov (magenta)

• INVERTERS: Lokacije inverterjev z AC/DC simboli (modro)

• SETBACKS: Omejena območja odmika od robov strehe (oranžno)

• OBSTACLES: Ovire na strehi, kot so dimniki ali HVAC enote (rdeče)

• DORMERS: Strešni izrastki (zeleno)

• ELEVATIONS: Oznake višin v metričnih ali imperialnih enotah

CAD pregledovalnik

Pred prenosom DXF datoteke solarVis odpre vgrajen CAD pregledovalnik, kjer je mogoče risbo pregledati in označiti.

To uporabnikom omogoča pregled izvoženega načrta in po želji dodajanje dimenzij pred prenosom končne datoteke.

Razpoložljiva orodja pregledovalnika

CAD pregledovalnik vključuje naslednja orodja:

• Orodje za dolžino za merjenje razdalj med dvema točkama

• Sistem pripenjanja za natančno postavitev meritev z uporabo pripenjanja na konec, sredino in pravokotno

• Vidnost slojev za vklop/izklop slojev

• Preklop enot za preklapljanje med metričnimi (m) in imperialnimi (ft) enotami

• Razveljavi / Ponovi / Počisti vse za upravljanje oznak

• Povečava in premikanje: drsenje za povečavo, desni klik in povleci za premikanje

• Monokromatski način za poenostavljen enobarvni prikaz

Vse mere, dodane v CAD pregledovalniku, so vključene v preneseno DXF datoteko.

Podrobnosti izvoza

DXF izvoz odraža trenutni tehnični načrt, kot je konfiguriran v projektu.

• Paneli so izvoženi v sploščeni 3D obliki z naklonom in rotacijo, zapisano v zgornjem levem kotu panela, če ni ničelna

• Nizi sledijo dejanskim potem med središči panelov, s krožnimi označevalci in oznakami

• Inverterji so prikazani z AC in DC simboli

• Odmiki so prikazani z obrobo in šrafiranim polnilom

• Oznake višin se samodejno pretvorijo glede na izbrani sistem enot

• Imena datotek se samodejno transliterirajo za združljivost med platformami

DXF izvoz je uporaben za terenski pregled, preverjanje elektroinženiringa, načrtovanje montaže in deljenje tehničnih postavitev z zunanjimi deležniki.

Prenos urne simulacije

Možnost Prenos urne simulacije omogoča izvoz podrobnih podatkov o delovanju sistema v obliki XLSX datoteke.

Ta izvoz zagotavlja rezultate proizvodnje po urah na podlagi trenutnega načrta sistema in nastavitev simulacije.

Za prenos urne simulacijske datoteke:

• Odprite meni Prenosi

• Kliknite Prenos urne simulacije

Kaj se izvozi

XLSX datoteka vključuje podrobne simulacijske podatke v časovni seriji z urno ločljivostjo, na podlagi trenutnega načrta in konfiguracije sistema.

Vsaka vrstica predstavlja določen časovni žig in vsebuje podatke o proizvodnji ter obnašanju sistema.

Običajni podatki vključujejo:

• Podatke o časovnem žigu za vsako simulacijsko uro

• Urne vrednosti porabe

• Urne vrednosti proizvodnje na ravni sistema

• Energijo, uvoženo iz omrežja, in energijo, izvoženo v omrežje

• Moč polnjenja baterije, stanje napolnjenosti baterije in izgube baterije, če je baterija vključena

• Osnovno porabo, porabo toplotne črpalke in skupno porabo, če je vključena toplotna črpalka

Podatkovni niz odraža, kako zasnovani sistem deluje v različnih urah leta, pri čemer zajema spremembe zaradi položaja sonca, pogojev senčenja in konfiguracije sistema.

Ta datoteka je uporabna za:

• Podrobno analizo delovanja na urni ravni

• Preverjanje predpostavk načrta sistema

• Finančno modeliranje na podlagi realnih proizvodnih krivulj

• Analizo ujemanja porabe in proizvodnje

• Optimizacijo baterije, toplotne črpalke in lastne porabe

Funkcije izvoza so uporabne za inženirsko preverjanje, načrtovanje montaže in deljenje tako tehničnih postavitev kot podatkov o delovanju z zunanjimi deležniki.

Poročilo o senčenju

Možnost Poročilo o senčenju prenese PDF, ki dokumentira delovanje senčenja trenutne postavitve panelov. To je jasen način za prikaz strankam in deležnikom, koliko sončne svetlobe prejme vsak niz panelov.

Za prenos poročila o senčenju:

• Odprite meni Prenosi

• Kliknite Poročilo o senčenju

Poročilo se ustvari na strežniku za trenutno postavitev. Obvestilo o napredku spremlja izdelavo, PDF pa se samodejno prenese, ko je pripravljen.

Kaj se izvozi

• Letni dostop do sonca za načrt, s paneli obarvanimi glede na rezultate senčenja

• Povzetek po posameznem nizu s številom panelov, azimutom, naklonom in letnimi vrednostmi dostopa do sonca, TOF in TSRF, vključno s tehtanim povprečjem za vse nize

• Mesečna razčlenitev dostopa do sonca (%) za vsak niz

• Definicije prikazanih kazalnikov

Poročilo o senčenju potrebuje podatke o senčenju in postavljene panele: najprej izvedite analizo senčenja in postavite vsaj en panel. Če se je postavitev po zadnji analizi spremenila, ponovno izvedite analizo senčenja za osvežitev poročila.

Poročilo o senčenju je mogoče dodati tudi v ponudbo za stranko kot samostojno stran, nastavljeno v Nastavitve ponudbe.

Videoposnetek poti sonca

Možnost Videoposnetek poti sonca odpre ploščo Pot sonca z video nadzornimi elementi, kjer lahko posnamete prenosljiv videoposnetek gibanja sončne svetlobe in senc po načrtu.

Nastavitev časovnega obdobja, dolžine videa, ločljivosti in kakovosti je opisana v razdelku Izvoz videoposnetka poti sonca na tej strani.

Simulacija sistema

Po dokončanju postavitve panelov, izbiri inverterja in analizi senčenja kliknite Simuliraj sistem.

Rezultati simulacije vključujejo:

• Vgrajena zmogljivost sistema (kWp)

• Skupno število panelov

• Ocenjena letna proizvodnja energije (kWh)

• Vpliv orientacije, senčenja in konfiguracije inverterja

Podrobne rezultate lahko pregledate prek grafov rezultatov simulacije.

Bližnjice na tipkovnici

Krmarjenje po platnu

• Kolesce miške gor: Povečava

• Kolesce miške dol: Pomanjšava

Orodja za načrtovanje

• Esc: Urejevalni način

• C: Način ustvarjanja

• Ctrl (držanje): Način večkratne izbire

Dejanja

• Ctrl + Z: Razveljavi

• Ctrl + Shift + Z: Ponovi

---

Sorodne strani

• Stran za risanje strehe

Še vedno potrebujete pomoč? Vedno se lahko obrnete na nas!
