Toplotna črpalka
Stran konfigurira delovanje sistema toplotne črpalke z določitvijo značilnosti stavbe in tehničnih parametrov za natančen izračun obremenitev, dimenzioniranje sistema ter oceno učinkovitosti in strošk
Namen te strani
Ta stran se uporablja za določitev vseh predpostavk, povezanih z uporabo toplotne črpalke in pogoji stavbe, preden je izbran sistem.
Stran Nastavitve toplotne črpalke določa:
Katere storitve bo toplotna črpalka zagotavljala (ogrevanje, hlajenje, topla voda)
Fizične in toplotne značilnosti stavbe
Obstoječo porabo energije in cene za primerjavo
Tehnične pragove, ki določajo, kdaj je potrebno ogrevanje ali hlajenje
Natančni in popolni vnosi na tej strani so ključni za zanesljivo dimenzioniranje sistema, oceno zmogljivosti in finančno analizo.
Kako deluje
Izvajajo se urne simulacije z uporabo urnih podatkov o zunanji temperaturi za lokacijo projekta.
Za vsako uro se ocenjujeta zmogljivost in COP toplotne črpalke glede na analizo zmogljivosti pri različnih vhodnih in izhodnih temperaturnih pogojih.
Ko je toplotna črpalka dodana v sistem, se njena urna poraba električne energije združi z obstoječim profilom porabe stavbe.
Ta skupna urna poraba je v celoti vključena v izračune izvedljivosti PV in baterijskega sistema, kar zagotavlja dosledno energetsko bilanco in finančne rezultate.
Kaj lahko tukaj storite
Na tej strani lahko:
Določite namen uporabe sistema toplotne črpalke
Opredelite tip stavbe in toplotne značilnosti
Vnesete cene goriv in valuto za primerjavo stroškov
Določite način distribucije ogrevanja in geometrijo stavbe
Nastavite tehnične pragove in parametre za toplo vodo
Ustvarite samodejne predloge sistema ali ročno izberete sisteme
Aktivacija toplotne črpalke
Pred vnosom podrobnosti sistema omogočite preklop Toplotna črpalka na vrhu strani.
Ko je onemogočeno, je sistem toplotne črpalke izključen iz projekta.
Ko je omogočeno, so vsi vnosi, povezani s toplotno črpalko, aktivni in vključeni v izračune.
Nastavitve
Določa, kako se sistem toplotne črpalke ocenjuje z nastavitvijo značilnosti stavbe, namenov uporabe, obstoječih virov energije in tehničnih pragov, ki neposredno vplivajo na izračune obremenitve, dimenzioniranje sistema in analizo stroškov.
Namen
Izberete lahko eno ali več možnosti:
Ogrevanje – V izračune je vključena potreba po ogrevanju prostorov.
Hlajenje – Vključuje potrebo po hlajenju glede na zunanje temperaturne pragove.
Sanitarna topla voda – Izračuna potrebo po topli vodi glede na zasedenost stavbe in vzorce uporabe
Izbrani nameni določajo, katere vrste obremenitev so vključene v skupno potrebo sistema in neposredno vplivajo na priporočeni sistem ter priporočeno zmogljivost.
Podrobnosti objekta
Opisuje fizične in toplotne značilnosti stavbe, ki se uporabljajo pri izračunih obremenitve in zmogljivosti.
Tip stavbe
Določa položaj in izpostavljenost stavbe:
Samostojna hiša
Pritličje
Mansarda
Medetaža
Ta izbira prilagodi predpostavke o toplotnih izgubah in dobitkih.
Izolacija
Predstavlja toplotno kakovost ovoja stavbe, vključno s stenami, streho in okni:
Zelo dobra
Dobra
Srednja
Slaba
Zelo slaba
Nižja raven izolacije povzroči večjo potrebo po ogrevanju in hlajenju, kar poveča potrebno zmogljivost sistema in porabo energije.
Obstoječe gorivo
Določa trenutni vir energije, ki se uporablja za ogrevanje ali toplo vodo:
Zemeljski plin
Premog
Elektrika
Ta podatek se uporablja za izračun trenutnih obratovalnih stroškov in primerjavo s predvidenimi stroški toplotne črpalke.
Osnovna cena (z DDV)
Določa enotno ceno izbranega obstoječega goriva, vključno z DDV.
Uporablja se za izračun trenutnih letnih stroškov energije za ogrevanje
Omogoča finančno primerjavo in analizo prihrankov po prehodu na toplotno črpalko
Valuta
Nastavi valuto, ki se uporablja za vse vrednosti, povezane s stroški v projektu, vključno z obratovalnimi stroški, prihranki in primerjavami.
Način ogrevanja
Določa, kako se ogrevanje in hlajenje distribuirata v stavbi:
Radiator – Zahteva višjo temperaturo dovoda, kar lahko zmanjša učinkovitost toplotne črpalke.
Talno ogrevanje – Nizkotemperaturni sistem, večja učinkovitost s toplotnimi črpalkami.
Ventilatorski konvektor – Omogoča ogrevanje in hlajenje s prisilnim kroženjem zraka.
Ta izbira neposredno vpliva na zahtevane temperature dovoda in predpostavke o zmogljivosti sistema.
Površina stavbe
Določa skupno ogrevano površino stavbe v kvadratnih metrih
To je eden glavnih vhodnih podatkov za določitev potrebne zmogljivosti ogrevanja in hlajenja.
Ročna nastavitev višine stavbe
Omogočite to možnost, če privzeta višina stavbe ne predstavlja dejanske strukture.
Uporabno za stavbe z višjimi ali nižjimi stropi od standardnih
Prilagoditev višine vpliva na volumen stavbe ter skupno potrebo po ogrevanju in hlajenju
Ko je omogočeno, lahko ročno vnesete vrednost višine stavbe.
Tehnične podrobnosti
Prag ogrevanja (°C)
Ta vrednost določa zunanjo temperaturo, pod katero se predpostavlja začetek potrebe po ogrevanju. Sistem preklopi iz nevtralnega delovanja v način ogrevanja.
Prag hlajenja (°C)
Ta vrednost določa zunanjo temperaturo, nad katero se predpostavlja začetek potrebe po hlajenju. Uporablja se za določitev sezone hlajenja in izračun potrebe po energiji za hlajenje.
Število prebivalcev
Ta vrednost se uporablja za izračun potrebe po sanitarni topli vodi z določitvijo števila oseb, ki uporabljajo stavbo.
Dnevna poraba vode na osebo (litri)
Povprečna dnevna poraba tople vode na prebivalca.
Obstoječa temperatura vode (°C)
Temperatura vstopne hladne vode pred segrevanjem.
Ta vrednost vpliva na količino energije, potrebno za segrevanje vode do ciljne temperature.
Ciljna temperatura vode (°C)
Želena temperatura tople vode po segrevanju.
Izbrani sistemi
Po izpolnitvi vseh nastavitev in tehničnih vnosov:
Lahko ročno izberete sistem toplotne črpalke glede na lastno strokovno znanje in zahteve.
Ali uporabite Predlagaj za ogled samodejno generiranih priporočil sistema na podlagi vseh vnesenih parametrov.
Obe metodi temeljita na istih podatkih o stavbi, uporabi in tehničnih vnosih, določenih na tej strani.
Vizualizacija energetskih tokov in zmogljivosti
Po izbiri sistema toplotne črpalke platforma zagotovi vizualni povzetek zmogljivosti, ki vam pomaga razumeti, kako se energija dovaja, pretvarja in dostavlja v stavbo.
Ta vizualizacija je prikazana kot diagram energetskih tokov in graf energetskih tokov, ki na jasen in primerljiv način pojasnjujeta učinkovitost sistema, vire energije in izgube.

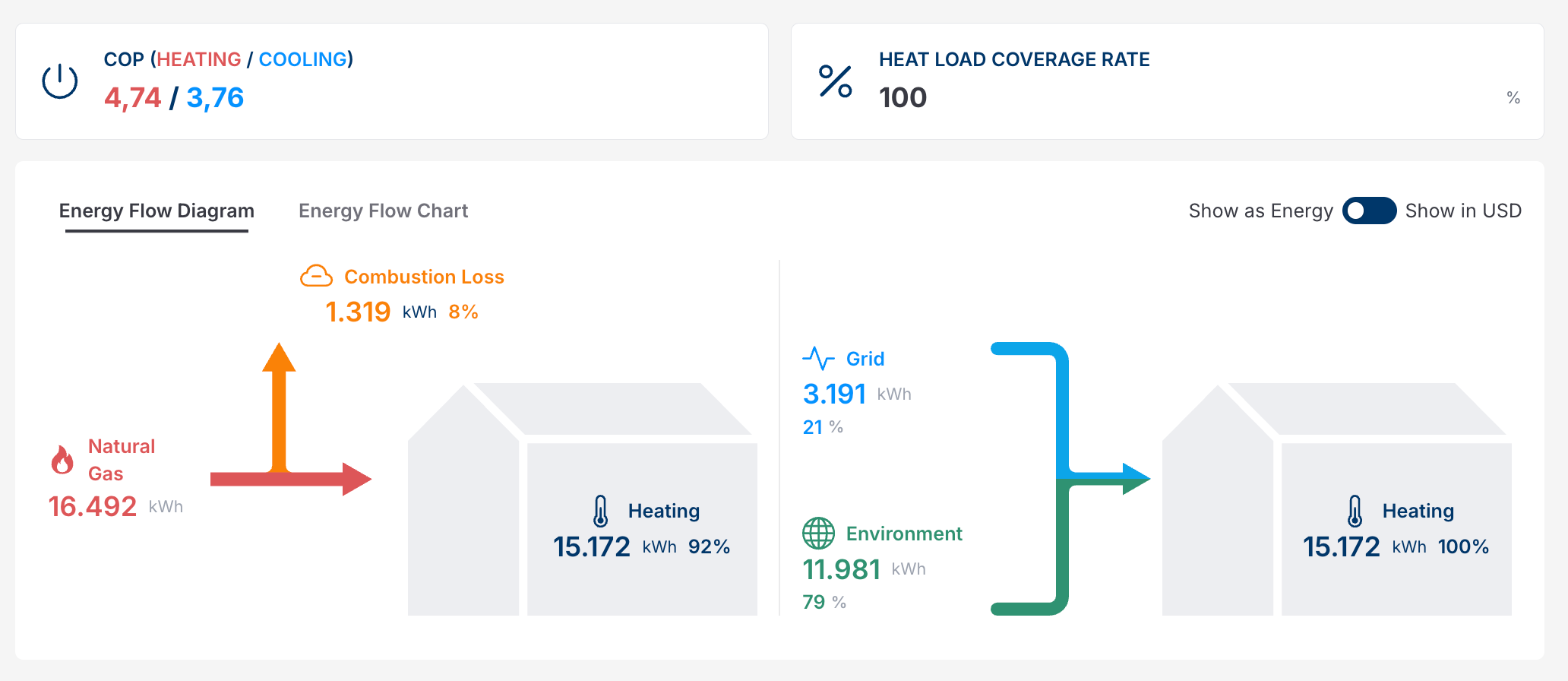

Diagram energetskih tokov
Diagram energetskih tokov primerja obstoječe ogrevalne sisteme z rešitvijo toplotne črpalke tako, da prikaže, kako energija potuje skozi sistem.
COP (ogrevanje / hlajenje)
COP (koeficient učinkovitosti) prikazuje, kako učinkovito toplotna črpalka pretvarja električno energijo v uporabno toploto ali hlajenje.
Ta vrednost se razlikuje od COP pri standardnih testnih pogojih in predstavlja letno povprečje COP, izračunano na podlagi urnih podatkov o zunanji temperaturi za lokacijo projekta in izbranih parametrov zmogljivosti toplotne črpalke.
COP za ogrevanje
Prikazuje povprečno učinkovitost toplotne črpalke med delovanjem v načinu ogrevanja skozi leto.
Za vsakih 1 kWh porabljene električne energije za ogrevanje sistem dostavi navedeno količino uporabne toplotne energije v stavbo.
COP za hlajenje
Prikazuje povprečno učinkovitost toplotne črpalke med delovanjem v načinu hlajenja skozi leto.
Za vsakih 1 kWh porabljene električne energije za hlajenje sistem dostavi navedeno količino hladilne energije v stavbo.
Višje vrednosti COP pomenijo boljšo splošno učinkovitost sistema in nižje obratovalne stroške tako pri ogrevanju kot hlajenju.
Stopnja pokritosti toplotne obremenitve (%)
Prikazuje, kolikšen delež skupne potrebe po ogrevanju stavbe pokrije izbrani sistem toplotne črpalke.
100 % pomeni, da toplotna črpalka v celoti pokrije potrebo po ogrevanju brez pomožnih sistemov.
Nižje vrednosti pomenijo delno pokritost, običajno podprto z dodatnim virom ogrevanja.
Diagram energetskih tokov primerja obstoječe ogrevalne sisteme z rešitvijo toplotne črpalke tako, da prikaže, kako energija potuje skozi sistem.
Leva stran – obstoječi sistem (primer: zemeljski plin)
Vnos zemeljskega plina (npr. 16.492 kWh)
Predstavlja skupno količino goriva, ki ga porabi obstoječa situacija.
Izgube pri zgorevanju (npr. 1.319 kWh – 8%)
Energija se izgubi med procesom zgorevanja in izpuha.
Uporabna toplota (npr. 15.172 kWh – 92%)
Dejanska toplota, dostavljena stavbi po izgubah.
To poudarja neučinkovitosti, značilne za sisteme na osnovi zgorevanja.
Desna stran – sistem toplotne črpalke
Enaka potreba po ogrevanju je pokrita z dvema viroma energije:
Elektrika iz omrežja (npr. 3.191 kWh – 21%)
Električna energija, ki jo porabi kompresor toplotne črpalke in dodatne komponente.
Energija iz okolja (npr. 11.981 kWh – 79%)
Obnovljiva toplota, pridobljena iz zraka, zemlje ali vode.
Dostavljena toplota (15.172 kWh – 100%)
Skupna uporabna toplota, dobavljena stavbi, ki ustreza potrebi po ogrevanju.
To prikazuje, kako toplotne črpalke izkoriščajo obnovljivo energijo iz okolja za doseganje visoke učinkovitosti.
Prikaz kot energija / prikaz v valuti
Vizualizacijo lahko preklapljate med:
Prikaz energije (kWh) – Prikazuje fizične tokove energije in učinkovitost
Prikaz stroškov (valuta) – Pretvori vrednosti energije v obratovalne stroške na podlagi določenih cen energije
To omogoča tako tehnično kot finančno oceno zmogljivosti sistema.
Skupaj to zagotavlja transparentno razlago:
Od kod prihaja energija
Koliko se je izgubi ali povrne

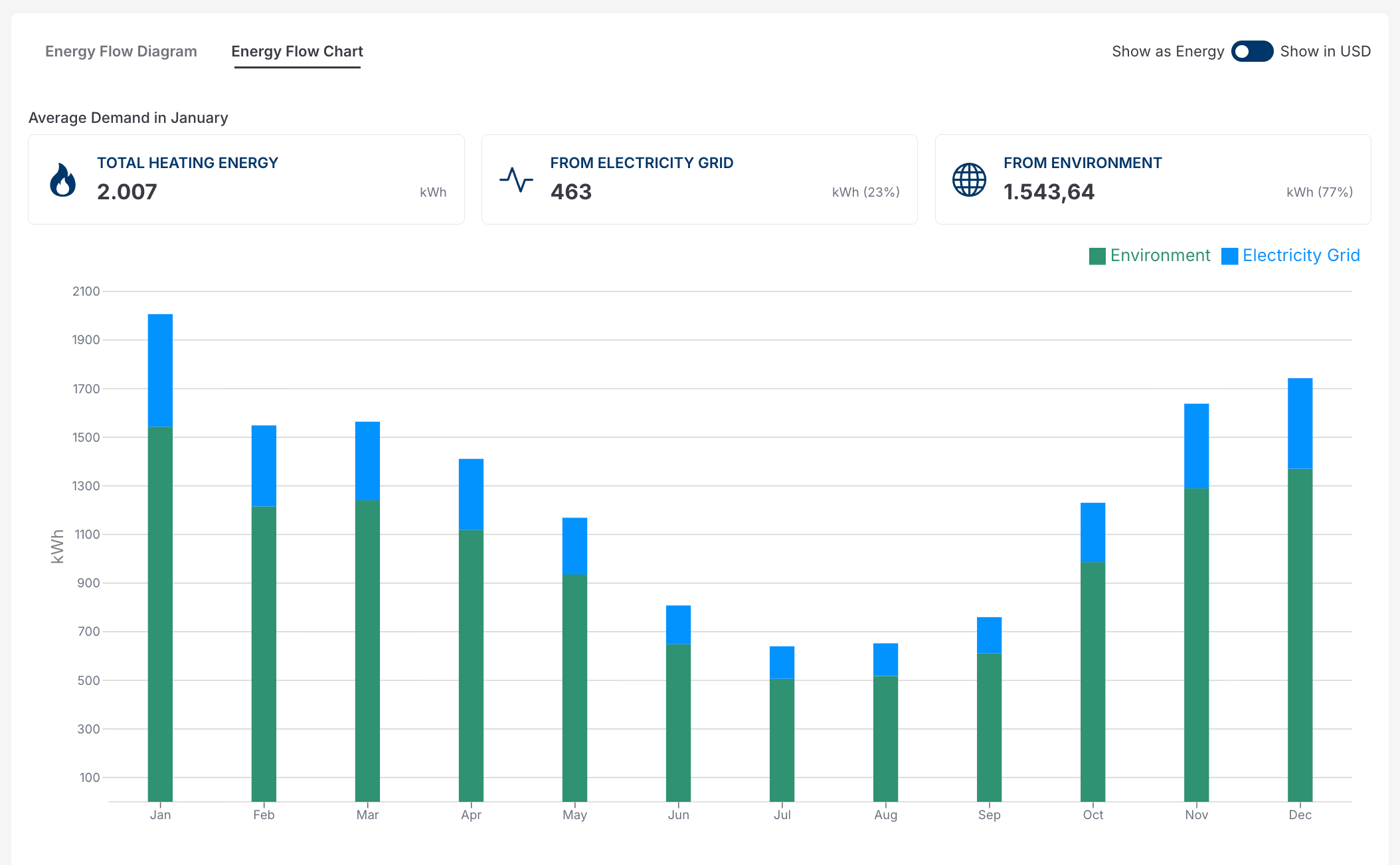

Graf energetskih tokov
Graf energetskih tokov prikazuje mesečni pregled, kako potrebo po ogrevanju stavbe pokriva sistem toplotne črpalke. Skupno energijo za ogrevanje razdeli na posamezne vire in pomaga vizualizirati sezonska nihanja.
Povprečna potreba v izbranem mesecu
Na vrhu grafa je povzetek, ki prikazuje energetsko bilanco za izbrani mesec:
Skupna energija za ogrevanje
Predstavlja skupno potrebo po ogrevanju stavbe v tem mesecu.
Iz električnega omrežja
Delež energije, ki jo zagotavlja elektrika iz omrežja za delovanje toplotne črpalke (npr. 463 kWh – 23%).
Iz okolja
Obnovljiva energija, ki jo iz okolja (zrak, zemlja ali voda) pridobi toplotna črpalka (npr. 1.543 kWh – 77%).
To poudarja, da večino potrebe po ogrevanju pokrije obnovljiva energija iz okolja in ne poraba elektrike.
Pojasnilo mesečnega stolpčnega grafa
Vsak navpični stolpec predstavlja en mesec v letu in prikazuje:
Zeleni del – okolje
Toplota, zajeta iz okolja.
Modri del – električno omrežje
Električna energija, ki jo porabi toplotna črpalka.
Skupna višina vsakega stolpca ustreza skupni potrebi po energiji za ogrevanje v tem mesecu.
Sezonsko obnašanje
Zimski meseci prikazujejo večjo skupno potrebo zaradi nižjih zunanjih temperatur, z večjo količino energije iz okolja in večjo porabo elektrike.
Pomladni in jesenski meseci prikazujejo manjšo potrebo in nižjo porabo elektrike.
Poletni meseci prikazujejo minimalno potrebo po ogrevanju.
Ta sezonska vizualizacija pomaga oceniti ustreznost dimenzioniranja sistema in pričakovano obratovalno obnašanje skozi leto.
Te vrednosti sezonskega obnašanja so odvisne od lokacije in se lahko razlikujejo, pri čemer je hlajenje večje v toplejših podnebjih.
Prikaz energije ali stroškov
Z uporabo preklopa je graf lahko prikazan kot:
Energija (kWh) – Osredotoča se na fizične tokove energije in učinkovitost sistema
Strošek (valuta) – Pretvori mesečne vrednosti energije v obratovalne stroške na podlagi določenih cen elektrike
S kombinacijo meril zmogljivosti in vizualizacij ta razdelek uporabnikom pomaga samozavestno razumeti obnašanje sistema, potrditi priporočila in jasno predstaviti vrednost rešitev s toplotno črpalko deležnikom.
