Baterija

Stran vam omogoča, da določite svojo strategijo baterije z izbiro med primeri uporabe za lastno porabo in rezervno napajanje ter samodejno izračuna ustrezno velikost baterije za projekt.

Namen te strani

Ta stran se uporablja za dodajanje in konfiguracijo baterijskega sistema v okviru PV projekta.

Omogoča vam, da določite vlogo baterije v sistemu, bodisi za povečanje lastne porabe bodisi za zagotavljanje rezervnega napajanja v primeru izpada omrežja.

Na podlagi izbranega primera uporabe in vnesenih preferenc solarVis samodejno izračuna potrebno kapaciteto baterije in predlaga ustrezne baterijske sisteme.

Rezultati temeljijo na urni simulaciji, ki primerja sončno proizvodnjo in porabo na lokaciji ter določa, kdaj naj se baterija polni ali prazni.

Izračuni za baterijo izražajo meje stanja napolnjenosti, izgube učinkovitosti in omejitve moči polnjenja/praznjenja za odraz realnega obnašanja sistema.

Vsi vnosi na tej strani neposredno vplivajo na:

• Potrebno kapaciteto baterije (kWh)

• Lastno porabo in odvisnost od omrežja

• Rezervno delovanje med izpadi

• Izhode pretoka energije in simulacije obnašanja sistema

• Prihranke pri stroških elektrike in zmanjšanje računa

• Dolgoročne finančne kazalnike, kot je donosnost naložbe

• Priporočene baterijske izdelke in konfiguracijo sistema

Kaj lahko tukaj storite

Na tej strani lahko:

• Omogočite ali onemogočite baterijski sistem za zasnovo

• Izberete primer uporabe baterije: Lastna poraba, Rezerva, Avtonomija

• Prilagodite ciljne vrednosti, kot so stopnja lastne porabe, trajanje rezerve in raven avtonomije

• Dovolite, da solarVis samodejno določi potrebno kapaciteto baterije ali pa baterijo izberete ročno

S primerjavo različnih kapacitet baterije lahko jasno vidite njihov vpliv na delovanje sistema in enostavno izberete najprimernejšo rešitev za vaš projekt.

• Preglejte priporočeni baterijski sistem in izberite ustrezen izdelek

Nastavitve baterije

Dimenzioniranje in obnašanje baterije sta določena s sklopom nastavitev, ki so odvisne od izbranega primera uporabe.

Izbira primera uporabe

Izbrati morate enega izmed naslednjih načinov zasnove baterije:

• Lastna poraba (projekti priključeni na omrežje)

• Rezerva (projekti priključeni na omrežje in projekti z ničelnim oddajanjem)

• Avtonomija (projekti z ničelnim oddajanjem)

Pri projektih izven omrežja so izračuni privzeto osnovani na avtonomiji. Izbira primera uporabe je skrita, ker za sisteme izven omrežja ni druge možnosti.

Izbrani primer uporabe določa:

• Katera vnosna polja so prikazana

• Kako se izračuna kapaciteta baterije

• Kako se baterija upravlja v simulacijah

1. Način lastne porabe

Ta način je osredotočen na povečanje deleža proizvedene sončne energije, ki se neposredno porabi na objektu.

V tem načinu baterija čez dan shranjuje presežek PV proizvodnje. Shranjena energija se nato porabi kasneje, ko poraba na lokaciji preseže sončno proizvodnjo.

Prikazano bo pri projektih priključenih na omrežje.

Baterija deluje v uporabnem območju kapacitete od 10 % do 90 %.

Ciljna stopnja lastne porabe (%)

Nastavite odstotek lastne porabe, ki ga želite doseči z baterijskim sistemom.

Plošča prikazuje:

• Trenutno stopnjo lastne porabe brez baterije

• Drsnik za določitev želenega cilja

SolarVis izračuna potrebno kapaciteto baterije za shranjevanje presežne proizvodnje in dosego izbranega cilja.

Ta način se pogosto uporablja za:

• Zmanjšanje računov za elektriko

• Povečanje izkoriščenosti sončne energije

• Izboljšanje energetske neodvisnosti brez popolnih rezervnih zahtev

2. Način rezerve

Način rezerve je namenjen zagotavljanju neprekinjenega napajanja med izpadi omrežja z oskrbo ključnih bremen.

V tem načinu je baterija dimenzionirana tako, da podpira kritično porabo za določeno trajanje ob ohranjanju rezervne ravni napolnjenosti.

Prikazano bo pri projektih priključenih na omrežje in projektih z ničelnim oddajanjem

Minimalni čas rezerve (ure)

Določite, koliko ur naj baterijski sistem napaja ključna bremena med izpadom.

Ta vrednost predstavlja minimalno zagotovljeno trajanje rezerve.

Odstotek kritičnih bremen (%)

Določa, kolikšen odstotek celotne porabe na lokaciji se šteje za ključno med izpadom elektrike.

Primeri kritičnih bremen vključujejo:

• Razsvetljava

• Hlajenje

• Komunikacijski sistemi

• Varnostna in zaščitna oprema

SolarVis uporabi ta odstotek skupaj s profilom porabe za izračun pričakovane porabe energije med delovanjem v rezervnem načinu.

Minimalni čas rezerve in odstotek kritičnih bremen se upoštevata pri generiranju predlogov baterij, vendar ne vplivata na izračun, če je baterija izbrana ročno.

Rezervna stopnja napolnjenosti (%)

Nastavite minimalni odstotek napolnjenosti baterije, ki mora ostati rezerviran za rezervo.

To zagotavlja, da baterija med običajnim delovanjem ni popolnoma izpraznjena in ostane pripravljena v primeru izpada omrežja.

Poraba v rezervnem načinu se izračuna samodejno na podlagi izbranega profila porabe.

Rezervna stopnja vpliva na:

• Strategijo razporejanja baterije

• Uporabno kapaciteto za lastno porabo

• Skupno dimenzioniranje baterije

Rezervna stopnja napolnjenosti velja tako za samodejno kot ročno izbiro baterije, kar omogoča največjo lastno porabo ob ohranjanju določene rezervne kapacitete.

3. Način avtonomije

Ta način je zasnovan za povečanje stopnje energetske neodvisnosti z maksimiranjem deleža celotne porabe, ki jo pokrijeta sončna proizvodnja in baterijsko shranjevanje.

Prikazano bo pri projektih z ničelnim oddajanjem.

Tudi v tem načinu baterija deluje v uporabnem območju kapacitete od 10 % do 90 %.

Ciljna stopnja avtonomije (%)

Nastavite želeno raven avtonomije za projekt.

Plošča prikazuje:

• Trenutno stopnjo avtonomije brez baterije

• Drsnik za določitev ciljne stopnje avtonomije

Avtonomija predstavlja odstotek celotne potrebe po elektriki, ki jo lahko zagotovita PV sistem in baterija brez črpanja energije iz omrežja.

SolarVis izračuna potrebno kapaciteto baterije za dosego izbranega cilja avtonomije, pri čemer upošteva:

• Profil PV proizvodnje

• Profil porabe

• Dnevno in sezonsko energetsko bilanco

Ta način se pogosto uporablja za projekte, katerih cilj je zmanjšanje odvisnosti od omrežja, ne pa zgolj zagotavljanje rezerve.

Izbran sistem

Po določitvi nastavitev baterije solarVis izračuna potrebno kapaciteto baterije in prikaže predlagane baterijske sisteme.

Za vsako predlagano možnost lahko pregledate:

• Skupno kapaciteto baterije

• Pričakovano stopnjo lastne porabe

• Pričakovano avtonomijo

• Trajanje rezerve s podporo sončne energije

Lahko:

• Sprejmete predlagani baterijski sistem

• Ročno izberete drug model baterije

• Primerjate alternative pred potrditvijo sistema

Ko je sistem potrjen, se vsi izračuni energije, financ in delovanja samodejno posodobijo.

Pregled vpliva baterije in vizualizacija delovanja

Po izbiri baterije platforma zagotovi vizualni povzetek delovanja, ki prikazuje, kako integracija baterijskega sistema vpliva na rabo energije, rezervno zmogljivost in stroške elektrike v primerjavi z različnimi konfiguracijami sistema.

Tip priključitve projekta lahko nastavite na priključeno na omrežje in ničelno oddajanje, da si ogledate te grafe.

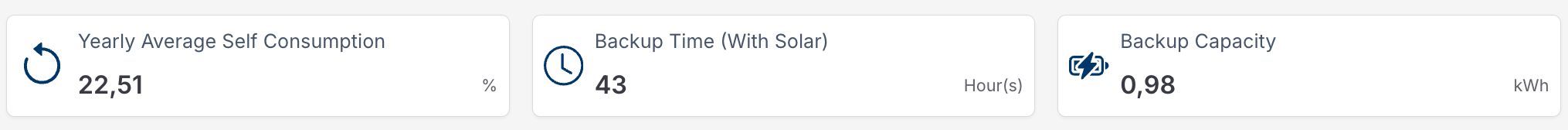

Ključni kazalniki uspešnosti

Na vrhu strani povzetni kazalniki omogočajo hiter pregled delovanja sistema glede na izbrano strategijo baterije.

Letna povprečna lastna poraba

Ta kazalnik prikazuje delež sončne energije, ki se neposredno porabi na lokaciji v enem letu.

• Odraža, kako učinkovito sistem zmanjšuje izvoz elektrike v omrežje.

• Vrednost se poveča, ko shranjevanje baterije omogoča uporabo presežne sončne energije kasneje.

• Na to vplivajo obnašanje bremen, PV proizvodnja in strategija delovanja baterije.

Čas rezerve (s prispevkom sončne energije)

Ta kazalnik predstavlja ocenjeno trajanje, v katerem lahko sistem napaja ključna bremena med izpadom omrežja, dokler je na voljo sončna proizvodnja.

• Vrednost izhaja iz kapacitete baterije, definicije kritičnih bremen in pričakovanega prispevka sončne energije.

Rezervna kapaciteta

Ta kazalnik odraža uporabni del baterije, ki je namenjen rezervnemu delovanju.

• Upošteva nastavitve rezerve in omejitve sistema.

• Zagotavlja, da ostane dovolj energije na voljo ob izpadu.

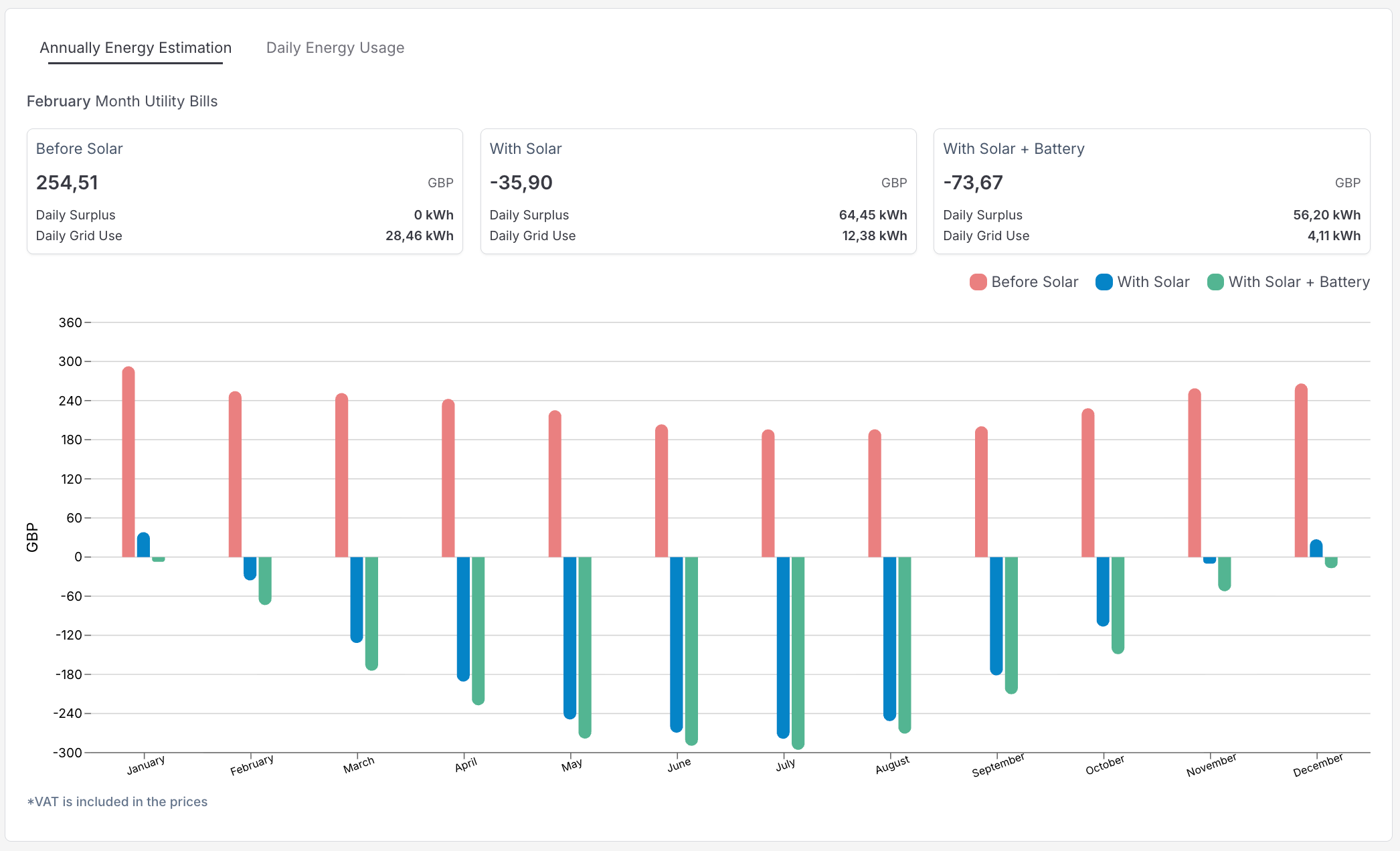

Letni graf ocene energije

Ta vizualizacija poudarja, kako baterijsko shranjevanje izboljša tako lastno porabo kot stroškovno učinkovitost.

Vizualna primerjava stroškov elektrike skozi leto. Vsak mesec je prikazan s tremi primerjalnimi vrednostmi:

• Strošek brez sončne energije

• Strošek samo s sončno energijo

• Strošek s sončno energijo in baterijo

Ta pogled uporabnikom omogoča razumevanje, kako proizvodnja in shranjevanje energije vplivata na odvisnost od omrežja in finančne rezultate skozi čas.

Mesečna primerjava računov za elektriko

Za vsak mesec je prikazan podroben razrez za različne konfiguracije sistema.

Pred sončno energijo

Ta scenarij predstavlja popolno odvisnost od omrežja, brez lastne proizvodnje ali shranjevanja.

• Vsa elektrika se kupuje od dobavitelja

• Ni presežne energije

S sončno energijo

Ta scenarij prikazuje učinek dodane PV proizvodnje.

• Poraba iz omrežja se zmanjša

• Presežna energija se lahko izvozi

• Stroški se spreminjajo glede na sezonsko proizvodnjo

S sončno energijo + baterijo

Ta scenarij prikazuje dodano vrednost shranjevanja energije.

• Večji delež sončne energije se porabi na lokaciji

• Uporaba omrežja je zmanjšana tako izven ur sončne proizvodnje kot tudi s shranjevanjem presežka v baterijo namesto izvoza v omrežje.

• Finančno delovanje postane bolj stabilno skozi leto

Prispevek baterije k finančnemu rezultatu se lahko razlikuje glede na lokalne predpise.

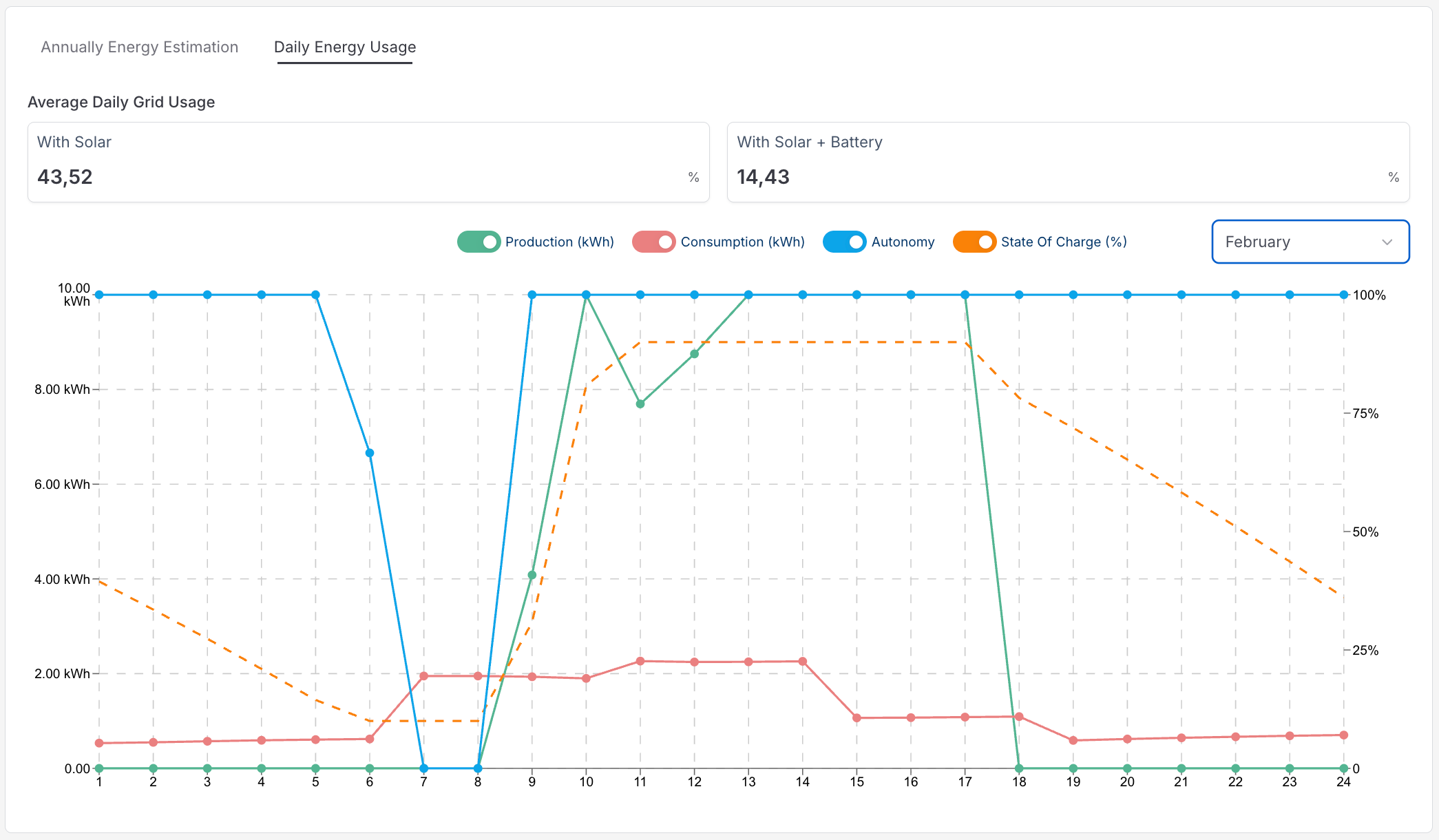

Dnevni graf rabe energije

Ta razdelek prikazuje, kako se energija proizvaja, porablja, shranjuje in dobavlja skozi tipičen dan.

Graf temelji na urni simulaciji in prikazuje, kako PV sistem in baterija sodelujeta s porabo na lokaciji skozi tipičen dan v izbranem mesecu.

Graf združuje več energetskih kazalnikov za prikaz obnašanja sistema v vsaki uri:

• Proizvodnja

  Predstavlja sončno energijo, proizvedeno čez dan.

• Poraba

  Prikazuje potrebo po elektriki na lokaciji skozi dan, vključno z običajnimi vzorci, kot sta dnevna aktivnost in večerna poraba.

• Avtonomija

  Označuje, ali je lokacija oskrbovana z lastnimi viri (sonce in baterija) namesto iz omrežja. Višja avtonomija pomeni manjšo odvisnost od omrežja v tisti uri.

• Stanje napolnjenosti

  Prikazuje, kako polna je baterija skozi čas. Poveča se, ko se presežna sončna energija shrani, in zmanjša, ko baterija napaja lokacijo.

Mesečna izbira

Izbirnik meseca omogoča ogled, kako se dnevno obnašanje energije spreminja skozi različne letne čase.

To pomaga prikazati:

• Sezonska nihanja v sončni proizvodnji

• Spremembe vzorcev uporabe baterije

Ključni vpogledi iz grafov

• Prikazuje, kdaj se sončna energija neposredno porabi, shrani v baterijo ali vrne v sistem na urni ravni

• Prikazuje, kako se odvisnost od omrežja povečuje ali zmanjšuje skozi dan in skozi leto

• Vse vrednosti temeljijo na isti urni simulaciji, ki se uporablja za dimenzioniranje sistema, izračun prihrankov in analizo delovanja

• Jasno prikazuje pripravljenost na rezervo in odpornost sistema

• Prikazuje, kako shranjevanje energije izboljša tako operativno delovanje kot finančne rezultate

Tip priključitve izven omrežja + baterija

Ko je izbran tip priključitve izven omrežja, stran Baterija odraža popolnoma neodvisen sistem brez podpore omrežja.

V tem načinu:

• Vso porabo morata pokriti sončna proizvodnja in baterijsko shranjevanje

• Primanjkljaji energije pomenijo obdobja, ko uporabna proizvodnja ni zadostna

Vizualizacije poudarjajo uporabno proizvodnjo, ravnovesje porabe in primanjkljaj energije, kar pomaga oceniti, ali lahko sistem zanesljivo deluje brez priključka na omrežje.

---

Sorodne strani

• Stran s podrobnostmi projekta

• Stran Poraba

Za dodatno pomoč nas kontaktirajte.
