Umiestnenie panelov a výber invertora
Táto stránka slúži na navrhovanie a simuláciu kompletného FV systému vrátane umiestnenia panelov na streche, výberu invertora, analýzy tienenia, ožiarenia a dráhy slnka, ako aj pokročilých nastavení.
Účel tejto stránky
Táto stránka je pokračovaním procesu vytvárania projektu a zameriava sa na návrh a simuláciu FV systému.
Po definovaní polohy projektu a vytvorení 3D modelu strechy je možné technický návrh dokončiť premenou strešných plôch na funkčný FV systém. Rozhodnutia prijaté v tejto fáze, ako je umiestnenie panelov, výber invertora a analýza zatienenia, priamo ovplyvňujú kapacitu systému, výrobu energie a finančnú realizovateľnosť.
Čo tu môžete robiť
Na tejto stránke môžete:
Vybrať FV moduly z databázy produktov systému
Definovať pravidlá odstupov a umiestnenia
Umiestniť panely manuálne, vyplniť jednu strešnú plochu alebo navrhnúť celý rozmiestnenie automaticky pomocou AI Placement
Nastaviť orientáciu panelov, rotáciu, rozostupy, sklon a zoskupovanie
Vybrať invertory manuálne alebo použiť automatické návrhy invertorov
Simulovať systém na výpočet výsledkov výroby
Analyzovať zatienenie a slnečné žiarenie na strešných plochách aj jednotlivých paneloch
Vizualizovať polohu slnka, animovať sezónne slnečné ožiarenie a exportovať videá dráhy slnka pomocou Sun Path
Exportovať rozmiestnenie FV ako DXF súbor pre CAD pracovné postupy
Stiahnuť hodinové výsledky simulácie na detailnú analýzu a PDF správu o zatienení s výsledkami slnečného prístupu pre každé pole
Umiestnenie panelov na 3D model strechy
Solárne panely sa umiestňujú priamo na 3D model strechy vytvorený v kroku Kreslenie strechy.
Každá strešná plocha je považovaná za samostatnú plochu s vlastnými parametrami. Po výbere strešnej plochy sa na pravom paneli zobrazia podrobné technické informácie.
Interakcia so strešnou plochou
Strešné plochy je možné vybrať pred alebo po umiestnení panelov.
Kliknite na strešnú plochu pre zobrazenie detailov plochy
Použite tlačidlo Vybrať všetky panely na tejto ploche v paneli detailov plochy na výber všetkých panelov na tejto ploche naraz (tlačidlo sa zobrazí, keď plocha obsahuje panely)
Panely sa automaticky zarovnajú so sklonom a orientáciou vybranej strešnej plochy
Panely umiestnené na jednej strešnej ploche neovplyvňujú ostatné plochy
To umožňuje navrhovať a hodnotiť rôzne strešné plochy v rámci jedného projektu samostatne.
Dostupné parametre Charakteristiky
Sklon: Sklon vybranej strešnej plochy
Azimut: Orientácia strešnej plochy
Plocha: Celková využiteľná plocha
Počet panelov: Počet panelov umiestnených na tejto ploche
Pokrytie panelmi: Percento plochy strechy pokryté panelmi
Tieto hodnoty priamo ovplyvňujú analýzu zatienenia, výpočty ožiarenia a výsledky simulácie.
Režimy umiestnenia panelov
Po výbere FV panela je možné umiestnenie vykonať tromi rôznymi metódami, ktoré sa vyberajú z kariet v hornej časti obrazovky.
AI Placement
Režim AI Placement navrhne kompletné rozmiestnenie automaticky: vykoná analýzu zatienenia, zoradí všetky strešné plochy a umiestni panely na celú budovu v jednom kroku.
Vyplní všetky vhodné strešné plochy naraz, najlepšie miesta ako prvé
Dimenzuje rozmiestnenie podľa jedného cieľa, ktorý si zvolíte
Rešpektuje odstupy, prekážky, vikier a výsledky zatienenia
Výsledok oznámi v notifikácii o priebehu, vrátane počtu panelov, inštalovanej kapacity a priemerného slnečného prístupu
AI Placement potrebuje údaje o zatienení. Najskôr spustite analýzu zatienenia (tlačidlo slnka na paneli nástrojov), aby ste ho mohli použiť.
Na umiestnenie panelov pomocou AI Placement:
Vyberte kartu AI Placement
Zvoľte Režim umiestnenia a Cieľ
Prípadne upravte voliteľné nastavenia nižšie
Kliknite na Umiestniť
Ak už sú na streche panely, solarVis sa opýta, čo s nimi: Ponechať & vyplniť okolo ponechá existujúce panely a vyplní zostávajúci priestor okolo nich, zatiaľ čo Nahradiť všetko vymaže a umiestni nové rozmiestnenie. Obe akcie je možné vrátiť späť.
Režim umiestnenia
Definuje, na čo sa rozmiestnenie optimalizuje.
Maximálna výroba
Maximalizuje celkovú energiu získanú zo strechy. Každé vhodné miesto je vyplnené, najlepšie plochy ako prvé.
Maximálna účinnosť
Maximalizuje výnos každého panela. Zachovávajú sa len miesta s vysokým slnečným prístupom (minimálne 75 % TSRF), takže je umiestnených menej panelov, ale každý pracuje na maximum.
Cieľ
Jediný cieľ, ktorý určuje veľkosť rozmiestnenia. Vyberte jeden z:
Počet panelov: Umiestniť maximálne zadaný počet panelov
Ročná výroba: Cieľová približná ročná výroba v kWh
DC výkon (kWp): Cieľová inštalovaná DC kapacita
Pokrytie spotreby: Pokryť percento ročnej spotreby budovy (dostupné, ak projekt obsahuje údaje o spotrebe)
Orientácia
Nastavuje orientáciu modulov pre rozmiestnenie: Auto (zmiešané), Portrét alebo Krajina.
Montáž na plochých strechách
Zobrazuje sa, ak návrh obsahuje ploché strešné plochy.
Auto: Plánovač vyberie najvhodnejšiu montáž pre zvolený režim a cieľ
Rady smerujúce na juh: Naklonené rady smerujúce k rovníku
Východo-západné stoly: Párové stoly smerujúce na východ a západ
Na plochých strechách rozmiestnenia automaticky ponechávajú servisné koridory a zóny veterného okraja voľné. Po spustení sa v paneli zobrazí zvolený typ montáže, sklon a rozostup radov.
Výber orientácie Krajina uzamkne montáž na plochých strechách na rady smerujúce na juh, pretože východo-západné stoly určujú vlastnú orientáciu modulov.
Preskočiť strechy orientované na sever
Vylučuje strešné plochy, ktoré sú otočené od slnka. Táto možnosť je predvolene zapnutá vo všetkých režimoch. Pre projekty na južnej pologuli sa možnosť zmení na Preskočiť strechy orientované na juh.
Jednoduchá montáž
Vytvára rozmiestnenie vhodné pre montáž na šikmých strechách: jedna orientácia modulu na plochu a celé rady bez roztrúsených jednotlivých panelov, menej montážnych zostáv za cenu mierne nižšej kapacity.
Táto možnosť je predvolene zapnutá a neovplyvňuje ploché strechy.
Prepísať automatické nastavenia
Zapnite Prepísať automatické nastavenia pre jemné doladenie automatického plánu. Prázdne polia zobrazujú Auto a ponechávajú výber na plánovači.
Zarovnanie radov: Zarovnať rady na plochej streche s Okrajom strechy alebo s Pravým juhom
Sklon
Min. rozostup radov
Zoskupovanie panelov
Panely sa umiestňujú ako zoskupené rámy namiesto jednotlivých kusov, ak je táto možnosť zapnutá.
Orezanie zatienených panelov
Po spustení posuvník Orezanie zatienených panelov odstráni najhoršie výkonné panely bez nutnosti začať odznova.
Potiahnite posuvník na zvýšenie minimálneho prahu slnečného prístupu (TSRF)
Panely pod prahom sú na mieste zvýraznené červenou; ide len o náhľad a text pod posuvníkom zobrazuje zostávajúci počet panelov, kapacitu a odhadovanú výrobu
Kliknite na Použiť pre odstránenie zvýraznených panelov alebo Resetovať pre ponechanie rozmiestnenia nezmeneného
Počas aktívneho náhľadu orezania nahradia tlačidlá Použiť a Resetovať tlačidlo Umiestniť, takže je vždy dostupná len jedna hlavná akcia.
Vyplniť strešnú plochu
Režim Vyplniť strešnú plochu automaticky umiestni panely na vybranú strešnú plochu.
Automaticky vyplní vybranú strešnú plochu panelmi
Používa definované nastavenia panelov ako orientácia, rozostupy, zoskupovanie a sklon automaticky pre každý panel
Systém vypočíta maximálny počet panelov, ktoré sa zmestia
Vhodné pre rýchle, jednotné a veľkoplošné rozmiestnenia
Tento režim sa odporúča pre štandardné rezidenčné, komerčné a priemyselné návrhy.
Manuálne umiestnenie
Manuálne umiestnenie umožňuje presnú kontrolu nad polohou jednotlivých panelov.
Panely je možné umiestňovať po jednom
Podporovaná je interakcia ťahom myši
Umiestnenie rešpektuje všetky definované nastavenia panelov; každý panel však môže mať iné nastavenia ako orientácia, rozostupy, zoskupovanie a sklon.
Manuálne umiestnenie je užitočné pre:
Nepravidelné tvary striech
Vyhýbanie sa prekážkam
Jemné doladenie rozmiestnenia pre estetiku alebo optimalizáciu zatienenia
Nastavenia umiestnenia panelov
Správanie panelov a rozmiestnenie sa ovláda z panelu nastavení umiestnenia.
Dostupné nastavenia
Orientácia: Smer zarovnania panelu
Uhol sklonu: Vlastný sklon vzhľadom na povrch strechy (užitočné pre ploché strechy)
Uhol rotácie: Jemné nastavenie rotácie
Horizontálny rozostup: Vzdialenosť medzi panelmi vedľa seba
Vertikálny rozostup: Vzdialenosť medzi panelmi nad alebo pod sebou
Typ montáže: Typ montážnej konštrukcie, ktorý môže ovplyvniť rozostupy a obmedzenia sklonu
Tieto nastavenia platia pre manuálne umiestnenie aj automatické vyplnenie.
Zoskupovanie, duplikovanie a preskupovanie panelov
Po umiestnení panelov na strešné plochy umožňuje solarVis ich spravovať ako skupiny namiesto jednotlivých modulov. To umožňuje rýchle kopírovanie rozmiestnení a efektívne úpravy na veľkých alebo opakujúcich sa strechách.
Zoskupovanie panelov
Panely umiestnené na strešnej ploche je možné zoskupiť do jedného vyberateľného celku.
Vyberte viac panelov na strešnej ploche
Vytvorte zoskupenú skupinu panelov
Považujte zoskupenie za jeden objekt
Zoskupené panely zostávajú prepojené a pohybujú sa spolu pri zachovaní rozostupov a zarovnania.
Toto je obzvlášť užitočné pre poľnohospodárske projekty, pretože umožňuje upraviť sklon a orientáciu panelov naraz.

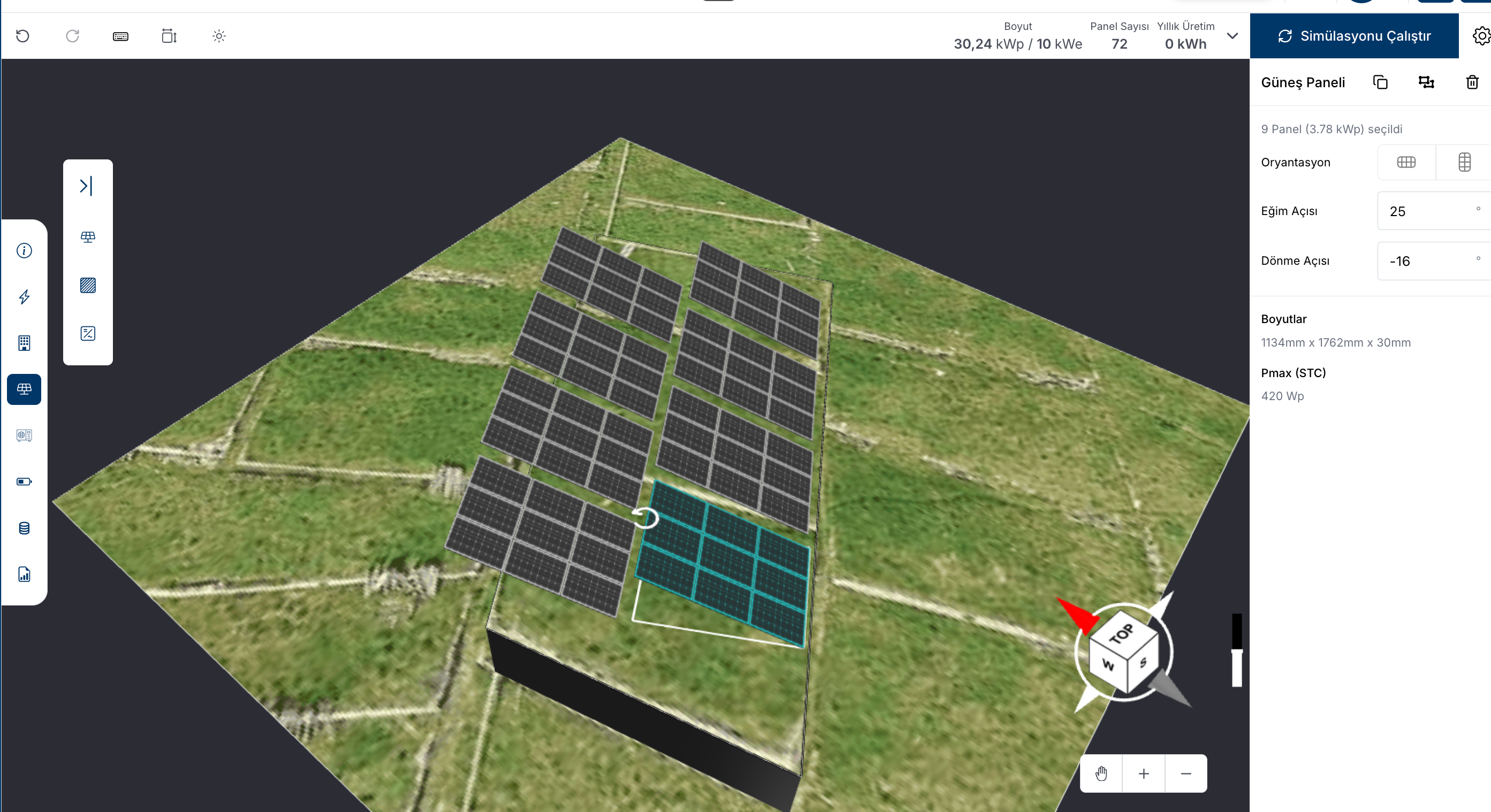

Usporiadajte panely do zoskupenej skupiny v účte solarVis, ako je znázornené na obrázku nižšie.

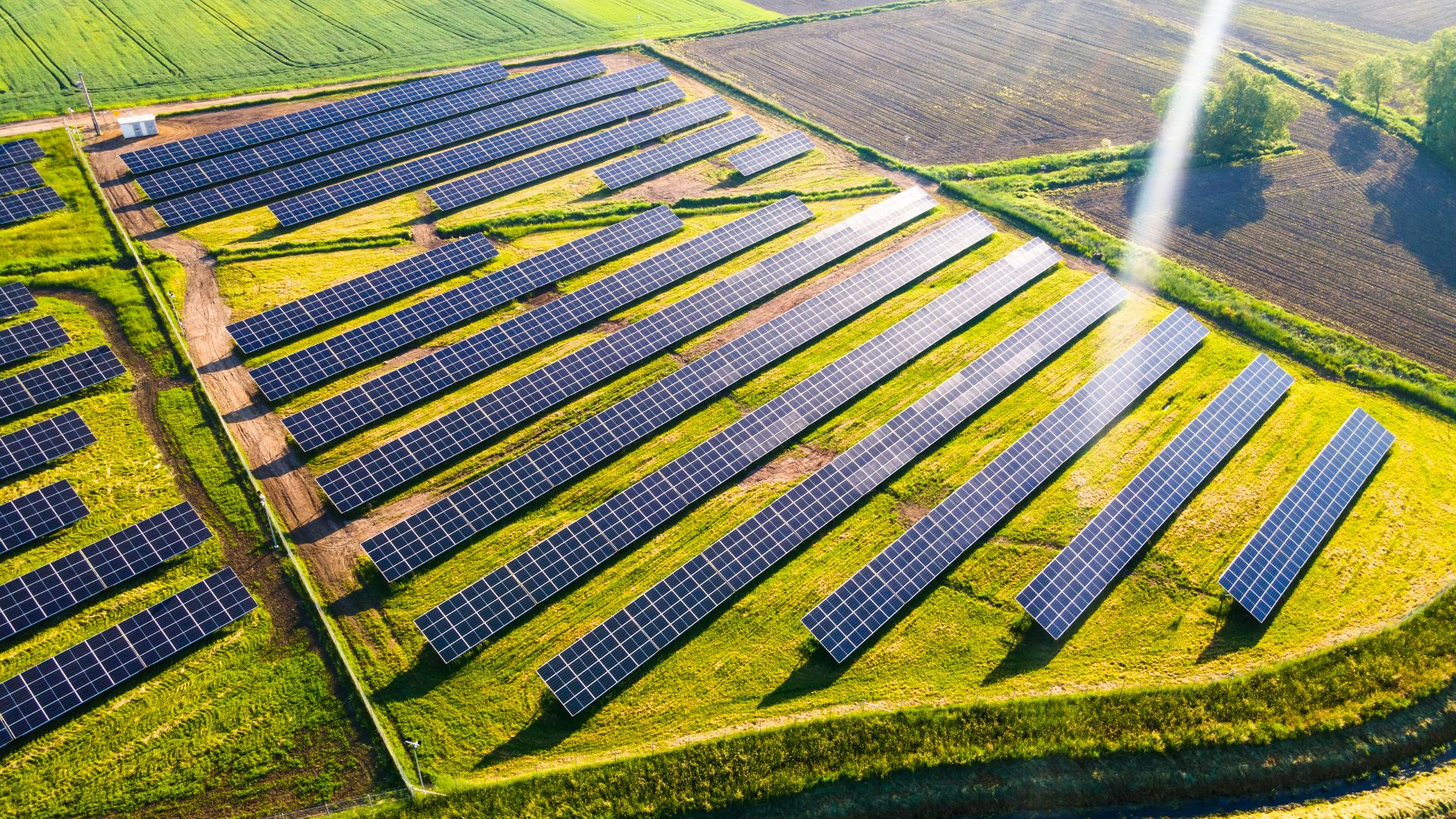

Rozmiestnite zoskupené skupiny panelov po poľnohospodárskej ploche podľa návrhu vytvoreného v solarVis.
Duplikovanie skupín panelov
Zoskupené skupiny panelov je možné duplikovať a opakovane použiť na streche.
Skopírujte existujúce zoskupenie panelov
Umiestnite ho na inú strešnú plochu alebo miesto
Zachovajte rovnaké rozmiestnenie a rozostupy
Toto je obzvlášť užitočné pre priemyselné a komerčné strechy s opakujúcou sa geometriou.
Úprava vlastností panelov po umiestnení
Orientáciu panelov a nastavenia geometrie je možné upraviť aj po umiestnení.
Nasledujúce vlastnosti je možné aktualizovať pre vybrané panely alebo skupiny panelov:
Orientácia
Uhol sklonu
Uhol rotácie
Zmeny sa okamžite aplikujú na vybrané panely alebo zoskupenia a prejavia sa vo výpočtoch výroby.
Zoskupovanie panelov
Keď je zoskupovanie panelov zapnuté:
Panely sa umiestňujú ako zoskupené rámy namiesto jednotlivých kusov
Počet panelov v skupine horizontálne aj vertikálne je možné definovať
Rozostupy rámov je možné nastaviť nezávisle
Pravidlá zoskupovania platia pre všetky režimy
Zoskupovanie panelov sa bežne používa pre:
Veľké inštalácie na plochých strechách
Štandardizované montážne konštrukcie
Analýza zatienenia & Slnečné žiarenie
Keď je zapnutá analýza zatienenia, strešné plochy a panely sú farebne rozlíšené podľa ročného priemerného slnečného žiarenia.
Analýza zohľadňuje uhol slnečného poľa a vplyv zatienenia okolitými budovami, stromami a ďalšími prekážkami na streche
Výsledky sa počítajú na ročnom priemere
Možno analyzovať výkon bodov na streche aj priemer panelov
Vizualizačná tepelná mapa
Strešné plochy a panely sú zobrazené pomocou farebného prechodu:
Tmavé / červené tóny: Nižší solárny výkon alebo vyšší vplyv zatienenia
Oranžové tóny: Stredný solárny výkon
Žlté tóny: Vysoké slnečné žiarenie a optimálne oblasti
Táto tepelná mapa pomáha rýchlo identifikovať vhodné oblasti pre umiestnenie panelov.
Farby panelov sa môžu meniť podľa ich uhla a orientácie, keďže tieto priamo ovplyvňujú prijaté žiarenie.
Inšpektor – vyskakovacie okno
Pri pohybe kurzora nad strešnou plochou alebo panelom sa vyskakovacie okno inšpektora dynamicky aktualizuje.
Hodnoty sa menia okamžite podľa polohy kurzora
Umožňuje detailnú, bodovú analýzu na streche a paneloch
Zobrazované metriky zahŕňajú:
Ožiarenie – Slnečná energia prijatá na jednotku plochy, meraná v kWh/m²/rok.
Slnečný prístup (%) – Percento ožiarenia, ktoré dosiahne strechu po stratách zatienením.
TOF (Faktor sklonu a orientácie) – Ako dobre sklon a orientácia panelu zodpovedajú optimálnemu uhlu.
TSRF (Celkový podiel slnečných zdrojov) – Celkový dostupný slnečný zdroj, zohľadňujúci zatienenie aj TOF.
Používatelia môžu prepínať medzi:

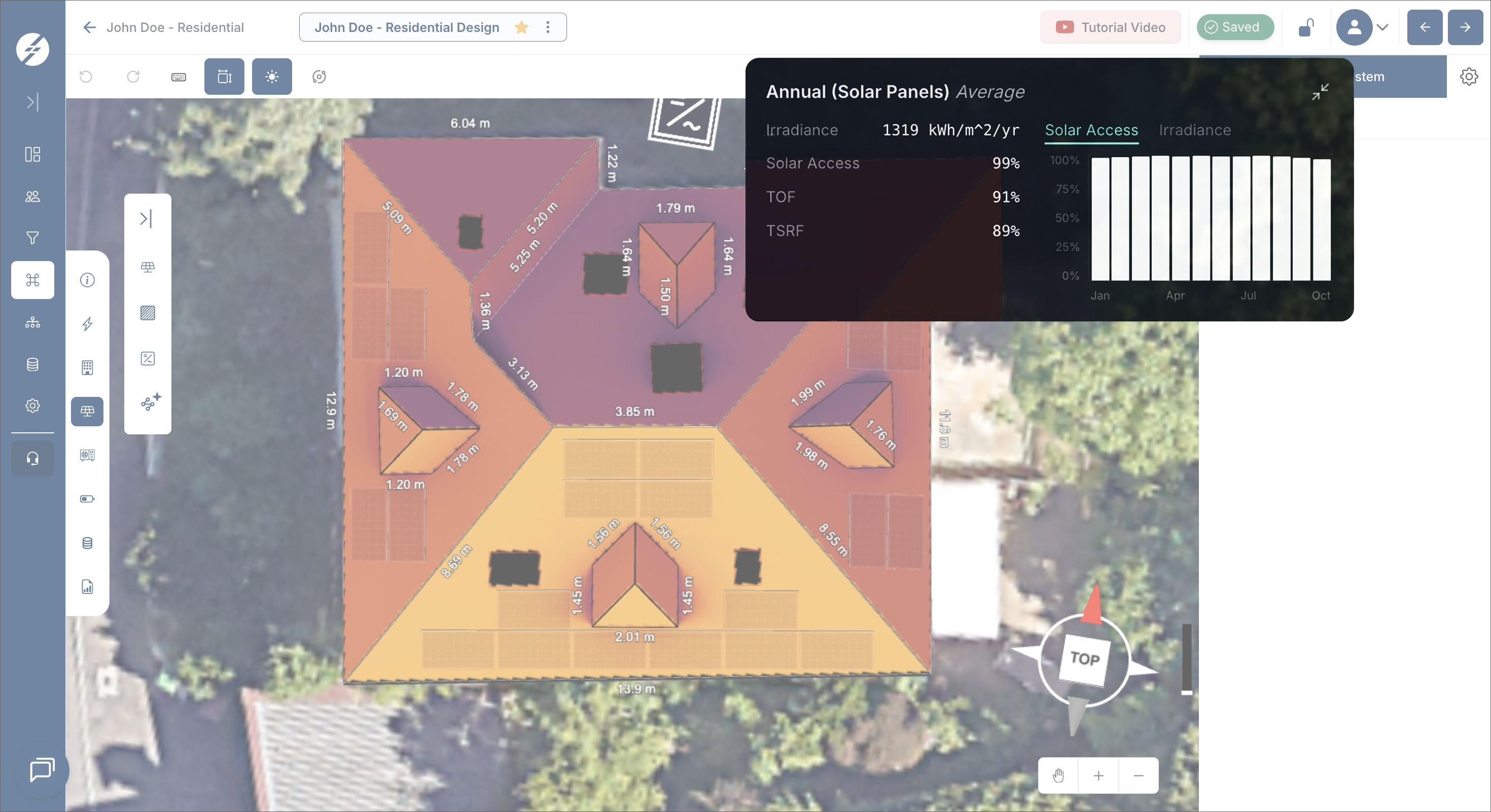

Zobrazenie slnečného prístupu
Zobrazuje percento ročného slnečného svitu na jednotku plochy strechy.

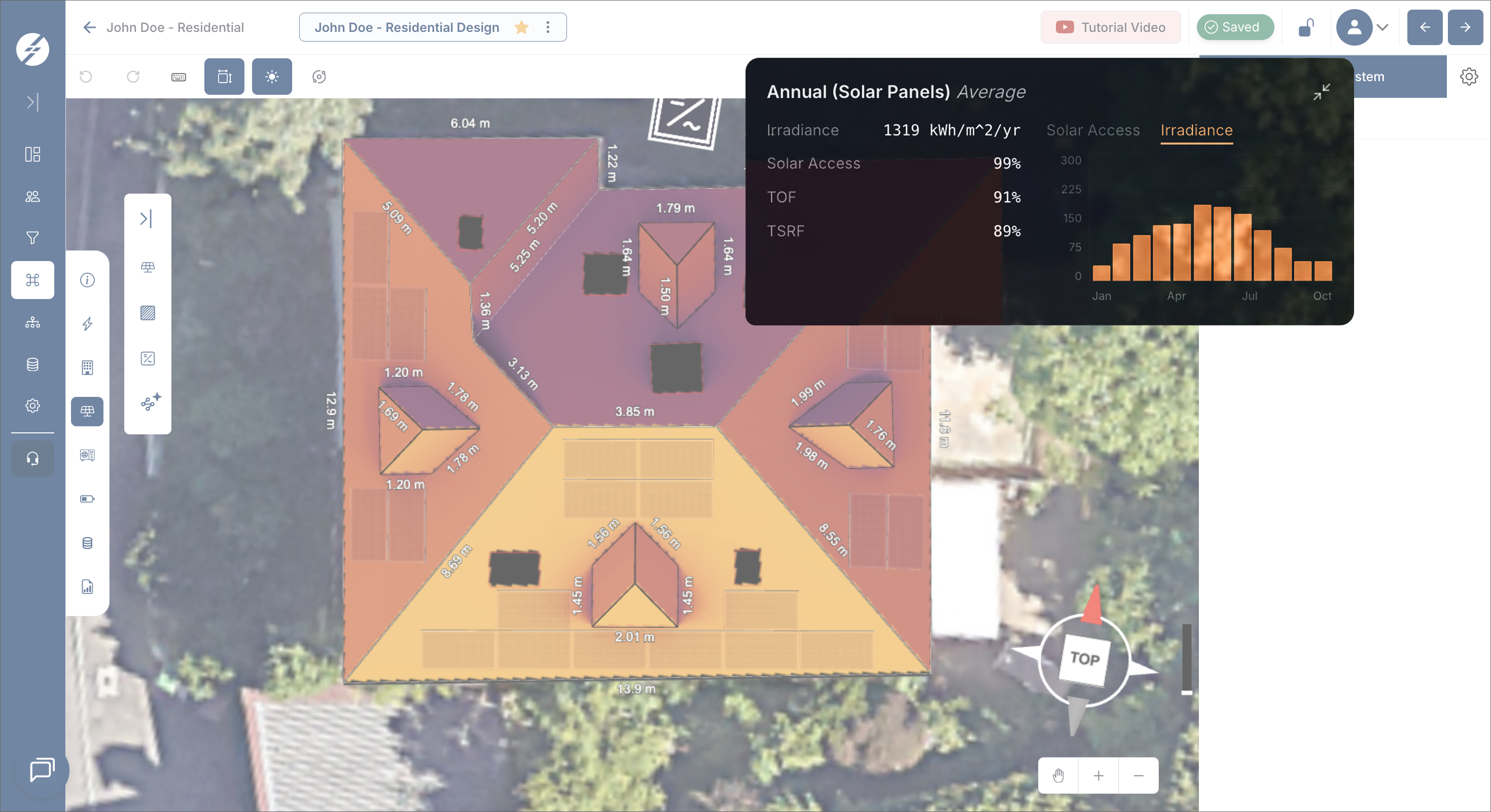

Zobrazenie ožiarenia
Zobrazuje celkové slnečné žiarenie (kWh/m²/rok) prijaté na jednotku plochy
Časová analýza
Panel Inšpektora poskytuje aj mesačný distribučný graf:
Zobrazuje, ako sa ožiarenie alebo slnečný prístup mení počas roka
Pomáha pochopiť sezónne vzorce výroby
Podporuje presnejšie hodnotenie systému pred simuláciou
Upozornenie na prepočet
Pri akejkoľvek zmene umiestnenia FV modulov systém zobrazí:
"Ožiarenie sa zmenilo a je potrebné ho prepočítať."
To znamená, že zmeny v umiestnení alebo konfigurácii panelov ovplyvnili výsledky ožiarenia.
Používatelia by mali opätovne spustiť simuláciu pre zabezpečenie presných výstupov výkonu.
Táto analýza umožňuje používateľom porovnávať rôzne strešné plochy a panely a overiť rozhodnutia o umiestnení na základe reálnych údajov o výkone.
Sun Path
Zobrazenie Sun Path pomáha používateľom pochopiť, ako sa slnko pohybuje okolo projektovej oblasti v ktorúkoľvek dennú dobu a počas celého roka.
Toto zobrazenie slúži na vizuálne hodnotenie podmienok slnečného ožiarenia na streche a lepšie pochopenie, ako sezónna a hodinová poloha slnka ovplyvňuje projekt.
Zobrazuje dráhu slnka okolo modelu projektu
Ukazuje polohu slnka pre akýkoľvek zvolený dátum a čas
Vytvára realistické, pohyblivé tiene zo striech, prekážok, atikových múrov a panelov
Pomáha používateľom vizuálne interpretovať slnečný prístup pred alebo počas návrhu systému
Podporuje lepšie pochopenie správania zatienenia v rôznych obdobiach
Sun Path je vizuálny analytický nástroj. Pomáha interpretovať podmienky slnečného ožiarenia, ale konečné dopady na výrobu a zatienenie je potrebné overiť simuláciou systému a analýzou ožiarenia.
Ako to funguje
Nástroj Sun Path vytvorí vizuálnu dráhu okolo projektovej oblasti a umiestni slnko podľa zvoleného dátumu a času.
Používatelia môžu:
Vybrať ľubovoľný dátum a čas pomocou výberu dátumu a času založeného na kalendári
Spustiť alebo pozastaviť animáciu slnka pomocou Prehrať / Pozastaviť
Pozastavenie vráti slnko na dátum a čas, keď sa prehrávanie začalo
Nastaviť rýchlosť prehrávania Speed medzi 0,25× a 3×
Vybrať, čo animácia posúva: Hodina posúva slnko počas dňa, zatiaľ čo Mesiac posúva dátum počas sezón pri pevnom čase dňa
Pri aktualizácii týchto hodnôt sa slnko plynulo pohybuje v 3D scéne. Všetky dátumy a časy používajú miestny čas projektovej lokality.
To pomáha používateľom skontrolovať, ako sa slnečné ožiarenie mení počas roka a podporuje informovanejšie rozhodnutia o umiestnení panelov.
Export videa Sun Path
Zobrazenie Sun Path umožňuje nahrať zdieľateľné video pohybu slnečného svitu a tieňov po návrhu. Je to obzvlášť užitočné na demonštráciu správania zatienenia zákazníkom a ďalším zainteresovaným stranám.
Na nahratie videa:
1. Otvorte zobrazenie Sun Path a nastavte kameru podľa požadovaného vzhľadu videa
2. V sekcii Video panelu Sun Path nastavte Začiatok a Koniec dátumu a času
3. Nastavte Dĺžku videa od 3 do 60 sekúnd
4. Vyberte Rozlíšenie a Kvalitu
Nastavte veľkosť exportovaného videa: 1080p, 720p, Aktuálne
Nastavte kvalitu exportovaného videa: Vysoká, Stredná alebo Nízka. Vyššia kvalita znamená ostrejšie videá s väčšími súbormi.
5. Zobraziť dátum vo videu
6. Kliknite na Nahrať & stiahnuť
Video zachytáva iba 3D scénu z aktuálneho uhla kamery; panely nástrojov a bočné panely nie sú nikdy zahrnuté v nahrávke.
Upozornenie:
Videá sa sťahujú ako súbory MP4. V niektorých prehliadačoch solarVis automaticky nahráva súbor WebM; pre najlepšie výsledky použite najnovšiu verziu prehliadača Chrome.
Koncový dátum a čas nemôžu byť nikdy skôr ako začiatok; kalendár automaticky blokuje neplatné rozsahy.
Pokročilé nastavenia
Pokročilé nastavenia umožňujú jemne doladiť spôsob výpočtu výkonu a výroby systému.
Tieto nastavenia ovplyvňujú presnosť simulácie, predpoklady strát a zdroje údajov používané pri výpočtoch energie.
Pokročilé nastavenia sú rozdelené do dvoch sekcií:
Výpočty strát
Preferencie systému
K tomuto panelu máte prístup kedykoľvek z obrazovky návrhu FV. Zmeny sa vzťahujú iba na aktuálnu verziu návrhu.
Pokročilé nastavenia sú voliteľné. Ak nie sú upravené, solarVis používa predvolené hodnoty podľa priemyselných štandardov.
Výpočty strát
Výpočty strát definujú systémové straty, ktoré znižujú teoretickú výrobu na reálne výstupné hodnoty.
Každý parameter je vyjadrený v percentách a uplatňuje sa počas simulácie.
Dostupné parametre strát
Zatienenie: Straty spôsobené čiastočným alebo nepriamym zatienením
Znečistenie: Straty spôsobené nečistotami alebo prachom na paneloch
Sneh: Straty spôsobené zasnežením panelov
Environmentálne podmienky: Straty spôsobené vlhkosťou alebo vetrom
Degradácia spôsobená svetlom: Počiatočná strata výkonu po určitej dobe od inštalácie
DC spojenia: Straty na DC spojovacích bodoch, ako sú konektory
DC kabeláž: Straty spôsobené odporom v kábloch spájajúcich panely s invertorom alebo inými komponentmi
AC kabeláž: Energetické straty v AC kabeláži od invertora po sieť
Tieto hodnoty priamo ovplyvňujú ročnú výrobu energie a finančné výstupy.
Obnoviť na predvolené
Obnoví všetky parametre strát na predvolené hodnoty solarVis.
Preferencie systému
Preferencie systému definujú zdroje údajov a predpoklady používané pri simulácii výroby.
Tieto nastavenia určujú ako sa vyberajú údaje o slnečných zdrojoch a počasí pre výpočty.
Dostupné preferencie systému
Zdroj údajov o počasí: PVGIS alebo PVWatts
Simulačný rok: TMY (Typický meteorologický rok) alebo konkrétny rok medzi 2005 a 2023
Predvolene solarVis používa datasety založené na PVGIS.
Zmeny v preferenciách systému okamžite ovplyvňujú výsledky simulácie.
Pravdepodobnosť výroby
Sekcia Pravdepodobnosť výroby odhaduje spoľahlivosť a variabilitu výroby systému pomocou pravdepodobnostného (P50/P90) modelu.
Zapnite Povoliť rozdelenie pravdepodobnosti pre výpočet hodnôt výroby na základe pravdepodobnosti
V časti Hodnoty pravdepodobnosti vyberte, ktoré úrovne zobraziť: P90, P95, P99 (P50 je vždy zahrnuté)
Variabilita počasia sa počíta automaticky z viacročných údajov o ožiarení PVGIS a zobrazuje sa ako Ročná variabilita
Variabilita systému je možné nastaviť v percentách: Parametre modelovania FV modulov, Účinnosť invertora, Nesúlad znečistenia, Odhad degradácie a Vlastná variabilita
Riadok Výsledná variabilita počasia & systému zobrazuje kombinovaný celok použitý pre rozdelenie
Upozornenie:
Rozdelenie pravdepodobnosti je dostupné len pri zdroji údajov o počasí PVGIS s údajmi TMY.
Povolenie tejto funkcie nemení uvádzané hodnoty výroby; v návrhu sa stále uvádza výroba P50. Rozdelenie a pomer výkonu sa zobrazujú na stránke Analýza výroby v návrhu, nakonfigurovanej v Nastaveniach ponuky.
Konfigurácia odstupov
Pravidlá odstupov definujú obmedzené oblasti pri okrajoch strechy, kde nie je možné umiestniť panely.
Zabraňuje umiestneniu panelov blízko okrajov strechy
Uplatňuje sa konzistentne vo všetkých režimoch umiestnenia
Pomáha zabezpečiť bezpečnosť inštalácie a súlad s predpismi
Odstupy pomáhajú zabezpečiť:
Bezpečnosť inštalácie
Prístup na údržbu
Súlad s miestnymi predpismi a požiarnymi normami
Výber invertora
Po umiestnení panelov je potrebné vybrať invertor na dokončenie návrhu systému.
Manuálny výber invertora
Invertory je možné vybrať priamo z databázy
Úplná kontrola nad značkou, modelom a špecifikáciami invertora
Vhodné pre vlastné alebo pokročilé návrhy systémov
Systém automatických návrhov
Systém môže automaticky navrhnúť konfigurácie invertorov na základe analýzy výroby.
Analyzuje inštalovanú DC kapacitu projektu a správanie výroby
Navrhuje optimalizované konfigurácie invertorov
Poskytuje alternatívne systémy invertorov
Používatelia si môžu vybrať jednu z navrhnutých možností alebo ich manuálne prepísať
Táto funkcia pomáha zabezpečiť správne dimenzovanie a efektivitu systému.
Obmedzenie invertora
Výstupný výkon invertora je možné nastaviť manuálne
Užitočné pri obmedzeniach siete alebo optimalizácii návrhu
🧷 Pre podporu integrácie batérií;
On-Grid projekty: Môžu sa použiť hybridné invertory.
Off-Grid projekty: Môžu sa použiť off-grid alebo hybridné invertory.
Zero Injection projekty: Môžu sa použiť off-grid alebo hybridné invertory.
Upozornenie:
On-grid invertor môžete použiť v on-grid alebo zero injection projekte; v tomto prípade však nie je podporovaná integrácia batérie.
Súbory na stiahnutie
Po dokončení návrhu FV môžete exportovať aktuálne rozmiestnenie a údaje zo simulácie z menu Súbory na stiahnutie na stránke.
To vám umožní preniesť technický solárny návrh aj výsledky výkonu systému do externých nástrojov na ďalšie použitie, vrátane CAD pracovných postupov a detailnej analýzy.
Dostupné možnosti exportu:
Exportovať DXF
Stiahnuť hodinovú simuláciu
Správa o zatienení
Video dráhy slnka
Export DXF
Tento export umožňuje preniesť technický solárny návrh do externého CAD softvéru na kontrolu, koordináciu a plánovanie inštalácie.
Exportovaný DXF súbor je kompatibilný s bežnými CAD nástrojmi ako AutoCAD, DraftSight a podobným softvérom.
Na export DXF súboru:
Otvorte menu Súbory na stiahnutie
Kliknite na Exportovať DXF
Skontrolujte výkres v CAD prehliadači
Voliteľne pridajte rozmery alebo upravte zobrazenie
Kliknite na Stiahnuť DXF
Čo sa exportuje
DXF súbor obsahuje aktuálny návrh FV a je organizovaný do samostatných vrstiev, aby bolo možné každý prvok výkresu skontrolovať samostatne.
Dostupné vrstvy zahŕňajú:
ROOF_LAYOUT: Okraje strechy, vrcholy a informácie o strešných plochách (biela)
PANELS: Polohy FV modulov so sklonom a rotáciou (azúrová)
STRINGS: Elektrické trasy medzi panelmi (magenta)
STRING_NODES: Značky stredov panelov a štítky stringov (magenta)
INVERTERS: Polohy invertorov so symbolmi AC/DC (modrá)
SETBACKS: Obmedzené oblasti od okrajov strechy (oranžová)
OBSTACLES: Prekážky na streche ako komíny alebo jednotky HVAC (červená)
DORMERS: Vikier na streche (zelená)
ELEVATIONS: Výškové štítky v metrických alebo imperiálnych jednotkách
CAD prehliadač
Pred stiahnutím DXF súboru otvorí solarVis vstavaný CAD prehliadač, kde je možné výkres skontrolovať a anotovať.
To umožňuje používateľom skontrolovať exportovaný návrh a voliteľne pridať rozmery pred stiahnutím finálneho súboru.
Dostupné nástroje prehliadača
CAD prehliadač obsahuje nasledujúce nástroje:
Nástroj na meranie dĺžky na meranie vzdialenosti medzi dvoma bodmi
Systém prichytávania pre presné umiestnenie meraní pomocou prichytávania na koncový bod, stred a kolmicu
Viditeľnosť vrstiev prepína vrstvy zap/vyp
Prepínač jednotiek na prepínanie medzi metrickými (m) a imperiálnymi (ft) jednotkami
Späť / Znovu / Vymazať všetko ovládacie prvky pre správu anotácií
Priblíženie a posúvanie rolovanie pre priblíženie, pravé tlačidlo myši pre posun
Monochromatický režim pre zjednodušené zobrazenie jednou farbou
Všetky merania pridané v CAD prehliadači sú zahrnuté v stiahnutom DXF súbore.
Detaily exportu
DXF export odráža aktuálny technický návrh podľa konfigurácie v projekte.
Panely sú exportované v sploštenom 3D so sklonom a rotáciou uvedenou v ľavom hornom rohu panela, ak je nenulová
Stringy sledujú skutočné trasy medzi stredmi panelov, s kruhovými značkami a štítkami
Invertory sú zobrazené so symbolmi AC a DC
Odstupy sú zobrazené s obrysom a šrafovanou výplňou
Výškové štítky sa automaticky konvertujú podľa zvoleného systému jednotiek
Názvy súborov sa automaticky transliterujú pre kompatibilitu medzi platformami
DXF export je užitočný pre kontrolu v teréne, elektroinžinierske kontroly, plánovanie inštalácie a zdieľanie technických rozmiestnení s externými partnermi.
Stiahnuť hodinovú simuláciu
Možnosť Stiahnuť hodinovú simuláciu umožňuje exportovať detailné údaje o výkone systému vo formáte XLSX.
Tento export poskytuje výsledky výroby po hodinách na základe aktuálneho návrhu systému a nastavení simulácie.
Na stiahnutie súboru hodinovej simulácie:
Otvorte menu Súbory na stiahnutie
Kliknite na Stiahnuť hodinovú simuláciu
Čo sa exportuje
Súbor XLSX obsahuje detailné časové údaje zo simulácie v hodinovom rozlíšení, podľa aktuálneho návrhu a konfigurácie systému.
Každý riadok predstavuje konkrétny časový údaj a poskytuje metriky výroby aj správania systému.
Typické údaje zahŕňajú:
Časové údaje pre každú hodinu simulácie
Hodinové hodnoty spotreby
Hodinové hodnoty výroby na úrovni systému
Energia importovaná zo siete a energia exportovaná do siete
Výkon nabíjania batérie, stav nabitia batérie a straty batérie, ak je batéria použitá
Základná spotreba, spotreba tepelného čerpadla a celková spotreba, ak je použité tepelné čerpadlo
Dataset odráža, ako navrhnutý systém funguje v rôznych hodinách roka, vrátane vplyvu polohy slnka, podmienok zatienenia a konfigurácie systému.
Tento súbor je možné použiť na:
Detailnú analýzu výkonu na hodinovej úrovni
Overenie predpokladov návrhu systému
Finančné modelovanie na základe realistických výrobných kriviek
Analýzu zladenia spotreby a výroby
Optimalizáciu batérií & tepelných čerpadiel a samospotreby
Exportované funkcie sú užitočné pre inžinierske overenie, plánovanie inštalácie a zdieľanie technických rozmiestnení aj údajov o výkone s externými partnermi.
Správa o zatienení
Možnosť Správa o zatienení stiahne PDF dokumentujúci výkonnosť zatienenia aktuálneho rozmiestnenia panelov. Je to jasný spôsob, ako ukázať zákazníkom a partnerom, koľko slnečného svitu dostáva každé pole panelov.
Na stiahnutie správy o zatienení:
Otvorte menu Súbory na stiahnutie
Kliknite na Správa o zatienení
Správa sa generuje na serveri pre aktuálne rozmiestnenie. Oznámenie o priebehu sleduje zostavovanie a PDF sa automaticky stiahne, keď je pripravené.
Čo sa exportuje
Ročný slnečný prístup návrhu, s panelmi farebne rozlíšenými podľa výsledkov zatienenia
Súhrnná tabuľka pre každé pole s počtom panelov, azimutom, sklonom a ročným Slnečným prístupom, TOF a TSRF vrátane váženého priemeru pre všetky polia
Mesačný rozpis Slnečného prístupu (%) pre každé pole
Definície uvádzaných metrík
Správa o zatienení vyžaduje údaje o zatienení a umiestnené panely: najskôr spustite analýzu zatienenia a umiestnite aspoň jeden panel. Ak sa rozmiestnenie zmenilo po poslednej analýze, spustite analýzu znova pre aktualizáciu správy.
Správu o zatienení je možné pridať aj do zákazníckej ponuky ako samostatnú stránku, nakonfigurovanú v Nastaveniach ponuky.
Video dráhy slnka
Možnosť Video dráhy slnka otvorí panel Sun Path s ovládacími prvkami videa, kde môžete nahrať stiahnuteľné video pohybu slnečného svitu a tieňov po návrhu.
Nastavenie rozsahu dátumov, dĺžky videa, rozlíšenia a kvality je popísané v sekcii Export videa Sun Path na tejto stránke.
Simulácia systému
Po dokončení umiestnenia panelov, výbere invertora a analýze zatienenia kliknite na Simulovať systém.
Výsledky simulácie zahŕňajú:
Inštalovanú kapacitu systému (kWp)
Celkový počet panelov
Odhadovanú ročnú výrobu energie (kWh)
Vplyv orientácie, zatienenia a konfigurácie invertora
Detailné výstupy je možné prezerať cez Grafy výsledkov simulácie.
Klávesové skratky
Navigácia na plátne
Koleso myši hore: Priblížiť
Koleso myši dole: Oddialiť
Nástroje návrhu
Esc: Režim úprav
C: Režim vytvárania
Ctrl (podržanie): Režim viacnásobného výberu
Akcie
Ctrl + Z: Späť
Ctrl + Shift + Z: Znovu
Súvisiace stránky
Stále potrebujete pomoc? Môžete nás kedykoľvek kontaktovať!
Naposledy aktualizované
Bolo to užitočné?
