Tepelné čerpadlo

Stránka konfiguruje spôsob prevádzky systému tepelného čerpadla definovaním charakteristík budovy a technických parametrov s cieľom presne vypočítať zaťaženia, dimenzovať systém a vyhodnotiť výkon a n

Účel tejto stránky

Táto stránka slúži na definovanie všetkých predpokladov týkajúcich sa používania tepelného čerpadla a podmienok budovy pred výberom systému.

Stránka Nastavenia tepelného čerpadla stanovuje:

• Aké služby bude tepelné čerpadlo poskytovať (vykurovanie, chladenie, teplá voda)

• Fyzikálne a tepelné charakteristiky budovy

• Existujúcu spotrebu energie a ceny na porovnanie

• Technické prahy, ktoré určujú, kedy je potrebné vykurovanie alebo chladenie

Presné a úplné vstupy na tejto stránke sú nevyhnutné pre spoľahlivé dimenzovanie systému, odhad výkonu a finančnú analýzu.

Ako to funguje

• Hodinové simulácie sa vykonávajú pomocou hodinových údajov o vonkajšej teplote pre lokalitu projektu.

• Pre každú hodinu sa hodnotí výkon a COP tepelného čerpadla podľa analýzy výkonu pri rôznych vstupných a výstupných teplotných podmienkach.

• Po pridaní tepelného čerpadla do systému sa jeho hodinová spotreba elektriny kombinuje s existujúcim profilom spotreby budovy.

• Táto kombinovaná hodinová spotreba je plne zahrnutá do výpočtov realizovateľnosti FV a batériových systémov, čím sa zabezpečí konzistentná energetická bilancia a finančné výsledky.

Čo tu môžete robiť

Na tejto stránke môžete:

• Definovať zamýšľané použitie systému tepelného čerpadla

• Opísať typ budovy a tepelné charakteristiky

• Zadať ceny palív a menu na porovnanie nákladov

• Určiť spôsob distribúcie tepla a geometriu budovy

• Nastaviť technické prahy a parametre teplej vody

• Generovať automatické návrhy systému alebo vybrať systémy manuálne

Aktivácia tepelného čerpadla

Pred zadaním detailov systému aktivujte prepínač Tepelné čerpadlo v hornej časti stránky.

• Ak je deaktivovaný, systém tepelného čerpadla je z projektu vylúčený.

• Ak je aktivovaný, všetky vstupy súvisiace s tepelným čerpadlom sa stanú aktívnymi a sú zahrnuté do výpočtov.

Nastavenia

Definuje spôsob hodnotenia systému tepelného čerpadla nastavením charakteristík budovy, účelu použitia, existujúcich zdrojov energie a technických prahov, ktoré priamo ovplyvňujú výpočty záťaže, dimenzovanie systému a analýzu nákladov.

Účel

Môžete vybrať jednu alebo viac možností:

• Vykurovanie – Zahrňuje požiadavku na vykurovanie do výpočtov.

• Chladenie – Zahrňuje požiadavku na chladenie na základe vonkajších teplotných prahov.

• Príprava teplej vody – Počíta požiadavku na teplú vodu na základe obsadenosti budovy a vzorcov používania

Vybrané účely určujú, ktoré typy záťaže sú zahrnuté do celkovej požiadavky systému a priamo ovplyvňujú odporúčaný systém a odporúčanú kapacitu.

Detaily objektu

Popisuje fyzikálne a tepelné charakteristiky budovy použité pri výpočtoch záťaže a výkonu.

Typ budovy

Definuje polohu a expozíciu budovy:

• Samostatne stojaci dom

• Prízemie

• Podkrovie

• Medziposchodie

Tento výber upravuje predpoklady o tepelných stratách a ziskoch.

Izolácia

Reprezentuje tepelnú kvalitu obálky budovy vrátane stien, strechy a okien:

• Veľmi dobrá

• Dobrá

• Stredná

• Nízka

• Veľmi nízka

Nižšia úroveň izolácie vedie k vyššej potrebe vykurovania a chladenia, čím sa zvyšuje požadovaná kapacita systému a spotreba energie.

Existujúce palivo

Určuje aktuálny zdroj energie používaný na vykurovanie alebo prípravu teplej vody:

• Zemný plyn

• Uhlie

• Elektrina

Tento vstup sa používa na výpočet súčasných prevádzkových nákladov a na ich porovnanie s predpokladanými nákladmi na tepelné čerpadlo.

Základná cena (s DPH)

Definuje jednotkovú cenu vybraného existujúceho paliva vrátane DPH.

• Používa sa na výpočet súčasných ročných nákladov na vykurovanie

• Umožňuje finančné porovnanie a analýzu úspor po prechode na tepelné čerpadlo

Mena

Nastavuje menu používanú pre všetky hodnoty súvisiace s nákladmi v projekte, vrátane prevádzkových nákladov, úspor a porovnaní.

Spôsob vykurovania

Definuje spôsob distribúcie vykurovania a chladenia v budove:

• Radiátor – Vyžaduje vyššiu teplotu prívodu, čo môže znížiť účinnosť tepelného čerpadla.

• Podlahové vykurovanie – Nízko-teplotný systém, vyššia účinnosť s tepelnými čerpadlami.

• Fan Coil – Podporuje vykurovanie aj chladenie s nútenou cirkuláciou vzduchu.

Tento výber priamo ovplyvňuje požadované teploty prívodu a predpoklady o výkone systému.

Plocha budovy

Definuje celkovú klimatizovanú podlahovú plochu budovy v metroch štvorcových.

Toto je jeden z hlavných vstupov na určenie požiadaviek na vykurovaciu a chladiacu kapacitu.

Manuálne nastavenie výšky budovy

Aktivujte túto možnosť, ak predvolená výška budovy nezodpovedá skutočnej stavbe.

• Užitočné pre budovy s vyššími alebo nižšími stropmi ako je štandard

• Úprava výšky ovplyvňuje objem budovy a celkovú potrebu vykurovania a chladenia

Po aktivácii môžete manuálne zadať hodnotu výšky budovy.

Technické detaily

Prah vykurovania (°C)

Táto hodnota určuje vonkajšiu teplotu, pod ktorou sa predpokladá začiatok potreby vykurovania. Systém sa prepne z neutrálnej prevádzky do režimu vykurovania.

Prah chladenia (°C)

Táto hodnota určuje vonkajšiu teplotu, nad ktorou sa predpokladá začiatok potreby chladenia. Používa sa na určenie obdobia chladenia a výpočet potreby chladiacej energie.

Počet obyvateľov

Táto hodnota sa používa na výpočet potreby teplej vody podľa počtu osôb obývajúcich budovu.

Denná spotreba vody na osobu (litre)

Priemerná denná spotreba teplej vody na obyvateľa.

Teplota existujúcej vody (°C)

Teplota pritekajúcej studenej vody pred ohrevom.

Táto hodnota ovplyvňuje množstvo energie potrebnej na ohrev vody na cieľovú teplotu.

Cieľová teplota vody (°C)

Požadovaná teplota teplej vody po ohreve.

Rozdiel medzi existujúcou a cieľovou teplotou určuje záťaž na ohrev teplej vody.

Vybrané systémy

Po vyplnení všetkých nastavení a technických vstupov:

• Môžete manuálne vybrať systém tepelného čerpadla na základe vlastných skúseností a požiadaviek.

• Alebo použiť možnosť Navrhnúť na zobrazenie odporúčaní systému generovaných automaticky na základe všetkých zadaných parametrov.

Obe metódy sa spoliehajú na rovnaké vstupy o budove, použití a technických parametroch definovaných na tejto stránke.

Vizualizácia toku energie a výkonu

Po výbere systému tepelného čerpadla platforma poskytuje vizuálne zhrnutie výkonu, ktoré vám pomôže pochopiť, ako je energia dodávaná, premieňaná a distribuovaná do budovy.

Táto vizualizácia je zobrazená ako diagram toku energie a graf toku energie, ktoré jasne a porovnateľne vysvetľujú účinnosť systému, zdroje energie a straty.

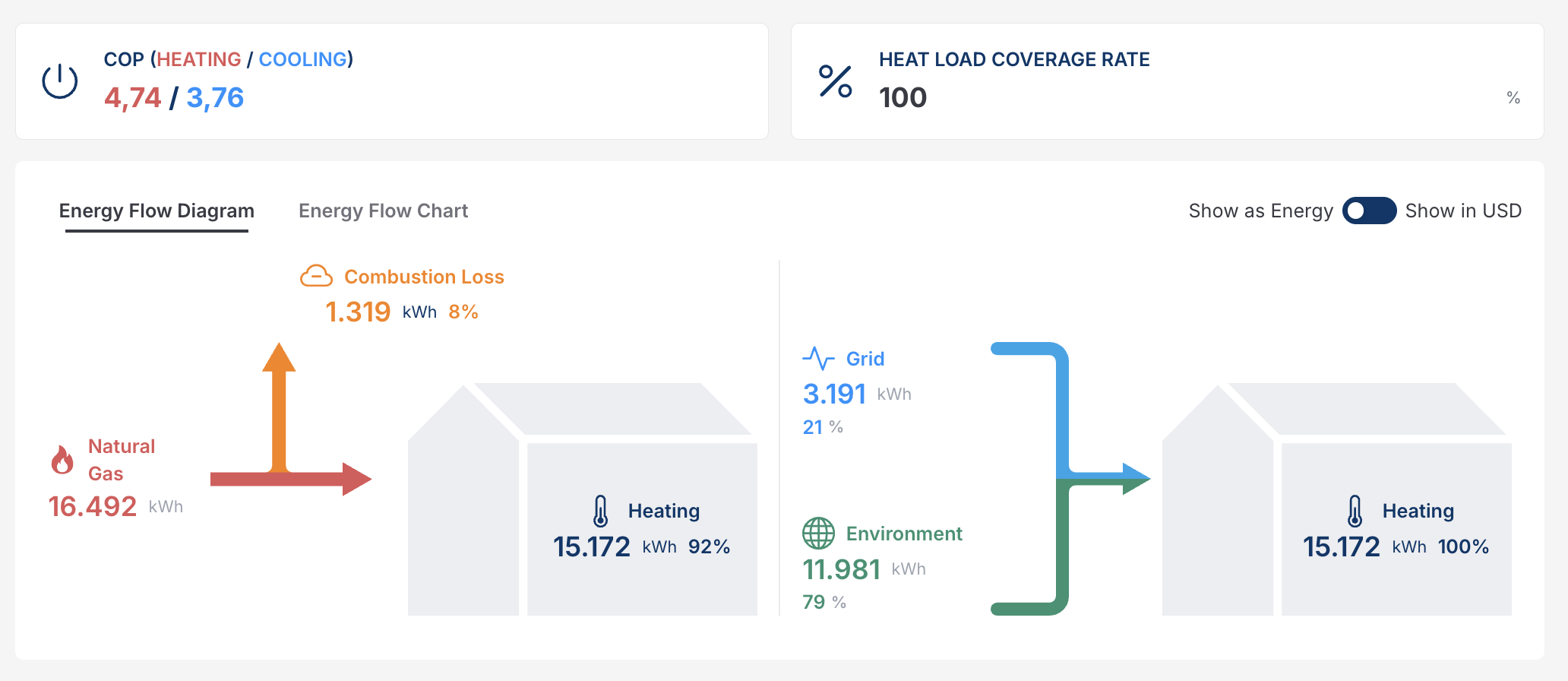

Diagram toku energie

Diagram toku energie porovnáva existujúce vykurovacie systémy s riešením tepelného čerpadla tým, že ukazuje, ako energia prechádza systémom.

COP (vykurovanie / chladenie)

COP (koeficient výkonu) udáva, ako efektívne tepelné čerpadlo premieňa elektrickú energiu na užitočné teplo alebo chladenie.

Táto hodnota sa líši od COP pri štandardných testovacích podmienkach a predstavuje ročný priemer COP vypočítaný na základe hodinových údajov o vonkajšej teplote pre lokalitu projektu a parametrov výkonu vybraného tepelného čerpadla.

• COP vykurovania

  Udáva priemernú účinnosť tepelného čerpadla pri prevádzke v režime vykurovania počas roka.

  Na každých 1 kWh elektriny spotrebovanej na vykurovanie systém dodá uvedené množstvo užitočnej tepelnej energie do budovy.

• COP chladenia

  Udáva priemernú účinnosť tepelného čerpadla pri prevádzke v režime chladenia počas roka.

  Na každých 1 kWh elektriny spotrebovanej na chladenie systém dodá uvedené množstvo chladiacej energie do budovy.

Vyššie hodnoty COP znamenajú lepšiu celkovú účinnosť systému a nižšie prevádzkové náklady pri vykurovaní aj chladení.

Miera pokrytia tepelnej záťaže (%)

Ukazuje, aká časť celkovej potreby vykurovania budovy je pokrytá vybraným systémom tepelného čerpadla.

• 100 % znamená, že tepelné čerpadlo plne pokrýva potrebu vykurovania bez pomocných systémov.

• Nižšie hodnoty znamenajú čiastočné pokrytie, zvyčajne podporené ďalším zdrojom vykurovania.

Diagram toku energie porovnáva existujúce vykurovacie systémy s riešením tepelného čerpadla tým, že ukazuje, ako energia prechádza systémom.

Ľavá strana – existujúci systém (príklad: zemný plyn)

• Vstup zemného plynu (napr. 16 492 kWh)

  Predstavuje celkovú energiu paliva spotrebovanú v existujúcej situácii.

• Straty spaľovaním (napr. 1 319 kWh – 8 %)

  Energia sa stráca počas spaľovania a odvádzania spalín.

• Užitočný výstup tepla (napr. 15 172 kWh – 92 %)

  Skutočné teplo dodané do budovy po stratách.

Toto poukazuje na neefektívnosť spaľovacích systémov.

Pravá strana – systém tepelného čerpadla

Rovnaká potreba vykurovania je pokrytá dvoma zdrojmi energie:

• Elektrina zo siete (napr. 3 191 kWh – 21 %)

  Elektrická energia je spotrebovaná kompresorom tepelného čerpadla a ďalšími komponentmi.

• Energia z prostredia (napr. 11 981 kWh – 79 %)

  Obnoviteľné teplo je získavané zo vzduchu, zeme alebo vody.

• Dodané teplo (15 172 kWh – 100 %)

  Celkové užitočné teplo dodané do budovy, zodpovedajúce potrebe vykurovania.

Toto demonštruje, ako tepelné čerpadlá využívajú obnoviteľnú energiu z prostredia na dosiahnutie vysokej účinnosti.

Zobraziť ako energia / Zobraziť v mene

Môžete prepínať vizualizáciu medzi:

• Zobrazenie energie (kWh) – Zobrazuje fyzické toky energie a účinnosť

• Zobrazenie nákladov (mena) – Premieňa hodnoty energie na prevádzkové náklady podľa definovaných cien energie

To umožňuje technické aj finančné hodnotenie výkonu systému.

Spoločne tieto vizualizácie poskytujú transparentné vysvetlenie:

• Odkiaľ energia pochádza

• Koľko sa stratí alebo získa späť

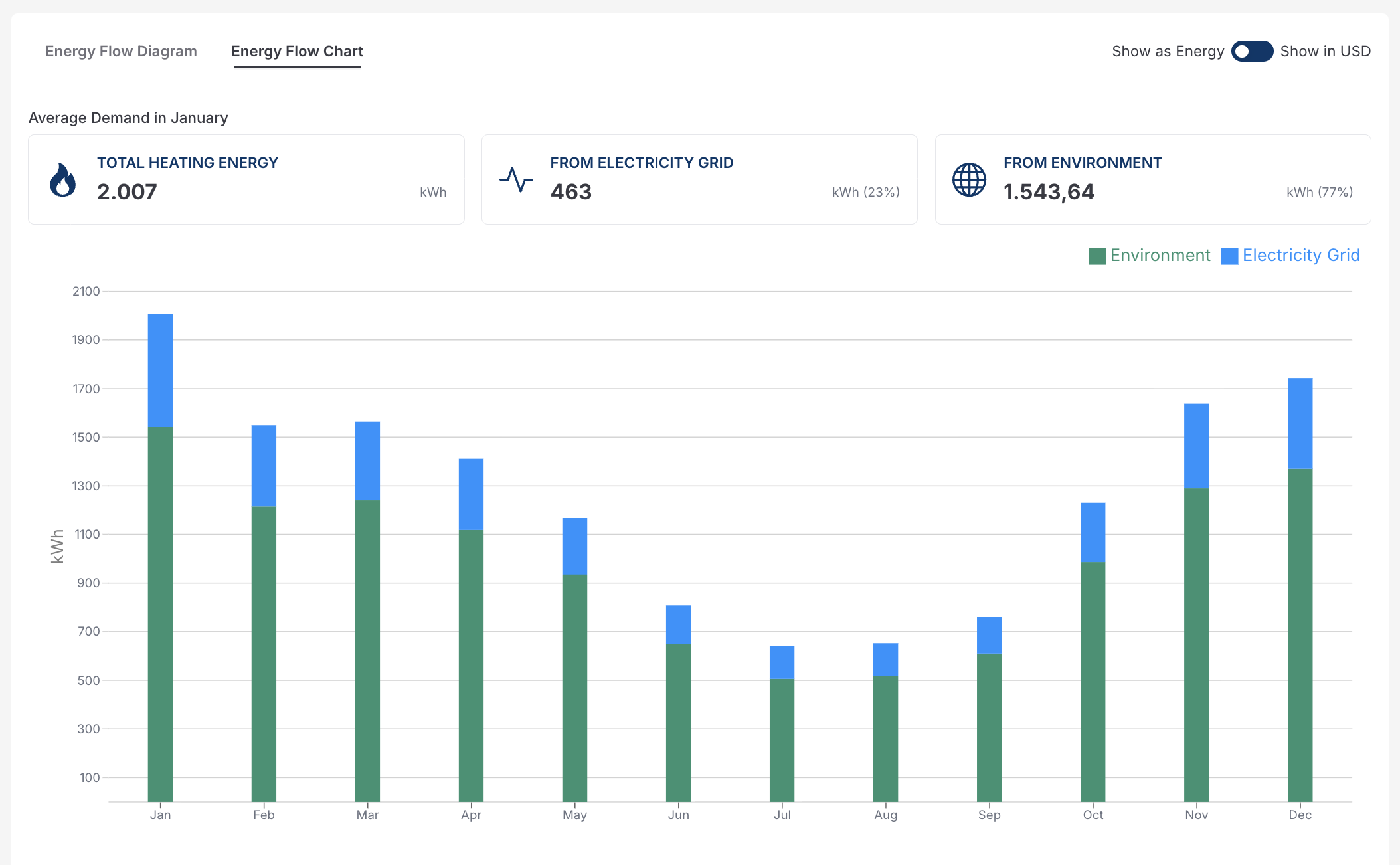

Graf toku energie

Graf toku energie poskytuje mesačný pohľad na to, ako je potreba vykurovania budovy pokrytá systémom tepelného čerpadla. Rozdeľuje celkovú energiu na jednotlivé zdroje a pomáha vizualizovať sezónne výkyvy.

Priemerná potreba v zvolenom mesiaci

V hornej časti grafu je zhrnutie energetickej bilancie pre zvolený mesiac:

• Celková energia na vykurovanie

  Predstavuje celkovú potrebu vykurovania budovy za daný mesiac.

• Zo siete

  Časť energie dodaná elektrickou sieťou na prevádzku tepelného čerpadla (napr. 463 kWh – 23 %).

• Z prostredia

  Obnoviteľná energia získaná z prostredia (vzduch, zem alebo voda) tepelným čerpadlom (napr. 1 543 kWh – 77 %).

Toto poukazuje na to, že väčšina potreby vykurovania je pokrytá obnoviteľnou energiou z prostredia, nie spotrebou elektriny.

Vysvetlenie mesačného stĺpcového grafu

Každý vertikálny stĺpec predstavuje jeden mesiac v roku a zobrazuje:

• Zelená časť – prostredie

  Teplo je získavané z prostredia.

• Modrá časť – elektrická sieť

  Elektrická energia je spotrebovaná tepelným čerpadlom.

Kombinovaná výška každého stĺpca zodpovedá celkovej potrebe vykurovacej energie za daný mesiac.

Sezónne správanie

• Zimné mesiace vykazujú vyššiu celkovú potrebu v dôsledku nižších vonkajších teplôt, so zvýšeným odberom energie z prostredia a vyššou spotrebou elektriny.

• Jarné a jesenné mesiace vykazujú zníženú potrebu a nižšiu spotrebu elektriny.

• Letné mesiace vykazujú minimálnu potrebu vykurovania.

Táto sezónna vizualizácia pomáha posúdiť správnosť dimenzovania systému a očakávané prevádzkové správanie počas celého roka.

Tieto hodnoty sezónneho správania závisia od lokality a môžu sa líšiť, pričom v teplejších klimatických podmienkach je vyššia potreba chladenia.

Zobrazenie energie vs. nákladov

Pomocou prepínača je možné graf zobraziť ako:

• Energia (kWh) – Zameriava sa na fyzické toky energie a účinnosť systému

• Náklady (mena) – Premieňa mesačné hodnoty energie na prevádzkové náklady podľa definovaných cien elektriny

Kombináciou výkonnostných metrík s vizuálnymi prvkami táto sekcia pomáha používateľom s istotou pochopiť správanie systému, overiť odporúčania a jasne komunikovať hodnotu riešení s tepelným čerpadlom zainteresovaným stranám.

---
