Batéria

Táto stránka vám umožňuje definovať stratégiu batérie výberom medzi prípadmi použitia na vlastnú spotrebu a zálohovanie a automaticky vypočítať vhodnú veľkosť batérie pre projekt.

Účel tejto stránky

Táto stránka slúži na pridanie a konfiguráciu batériového systému v rámci FV projektu.

Umožňuje definovať úlohu batérie v systéme, či už na zvýšenie vlastnej spotreby alebo na poskytovanie záložného napájania počas výpadkov siete.

Na základe zvoleného prípadu použitia a zadaných preferencií SolarVis automaticky vypočíta požadovanú kapacitu batérie a navrhne vhodné batériové systémy.

Výsledky sú založené na hodinovej simulácii, ktorá porovnáva solárnu výrobu a spotrebu na mieste a určuje, kedy by sa mala batéria nabíjať alebo vybíjať.

Výpočty batérie vyjadrujú limity stavu nabitia, straty účinnosti a obmedzenia nabíjacieho/vybíjacieho výkonu s cieľom odrážať realistické správanie systému.

Všetky vstupy na tejto stránke priamo ovplyvňujú:

• Požadovanú kapacitu batérie (kWh)

• Mieru vlastnej spotreby a závislosť od siete

• Výkon zálohy počas výpadkov

• Výstupy tokov energie a simulácie správania systému

• Úspory na nákladoch za elektrinu a zníženie účtov

• Dlhodobé finančné ukazovatele, ako je návratnosť investície

• Odporúčané batériové produkty a konfiguráciu systému

Čo tu môžete robiť

Na tejto stránke môžete:

• Povoliť alebo zakázať batériový systém pre návrh

• Vybrať prípad použitia batérie: Vlastná spotreba, Záloha, Autonómia

• Nastaviť cieľové hodnoty, ako je miera vlastnej spotreby, trvanie zálohy a úroveň autonómie

• Nechať SolarVis automaticky určiť požadovanú kapacitu batérie alebo vybrať batériu manuálne

Porovnaním rôznych kapacít batérií môžete jasne vidieť ich vplyv na výkon systému a jednoducho si vybrať najvhodnejšie riešenie pre váš projekt.

• Skontrolovať odporúčaný batériový systém a vybrať zodpovedajúci produkt

Preferencie batérie

Dimenzovanie a správanie batérie sú definované súborom preferencií, ktoré závisia od zvoleného prípadu použitia.

Výber prípadu použitia

Mali by ste vybrať jeden z nasledujúcich režimov návrhu batérie:

• Vlastná spotreba (projekty pripojené k sieti)

• Záloha (projekty pripojené k sieti a projekty s nulovou dodávkou do siete)

• Autonómia (projekty s nulovou dodávkou do siete)

Pri ostrovných projektoch sú výpočty založené štandardne na autonómii. Výber prípadu použitia je skrytý, pretože pre ostrovné systémy neexistuje iná možnosť.

Zvolený prípad použitia určuje:

• Ktoré vstupné polia sa zobrazia

• Ako sa vypočíta kapacita batérie

• Ako sa batéria prevádzkuje v simuláciách

1. Režim vlastnej spotreby

Tento režim sa zameriava na zvýšenie podielu vyrobenej solárnej energie, ktorá je priamo spotrebovaná v objekte.

V tomto režime batéria ukladá prebytočnú FV produkciu počas dňa. Uloženú energiu vybíja neskôr, keď spotreba na mieste prevyšuje solárnu výrobu.

Zobrazí sa pri projektoch pripojených k sieti.

Batéria je prevádzkovaná v rozsahu použiteľnej kapacity od 10 % do 90 %.

Cieľová miera vlastnej spotreby (%)

Nastavte percento vlastnej spotreby, ktoré chcete dosiahnuť s batériovým systémom.

Panel zobrazuje:

• Aktuálnu mieru vlastnej spotreby bez batérie

• Posuvník na definovanie požadovaného cieľa

SolarVis vypočíta kapacitu batérie potrebnú na uloženie prebytočnej produkcie a dosiahnutie zvoleného cieľa.

Tento režim sa bežne používa na:

• Zníženie účtov za elektrinu

• Zvýšenie využitia solárnej energie

• Zlepšenie energetickej nezávislosti bez požiadavky na plnú zálohu

2. Režim zálohy

Režim zálohy je určený na zabezpečenie kontinuity napájania počas výpadkov siete dodávaním energie pre kritické záťaže.

V tomto režime je batéria dimenzovaná tak, aby podporovala kritickú spotrebu počas definovaného trvania pri zachovaní rezervnej úrovne nabitia.

Zobrazí sa pri projektoch pripojených k sieti a projektoch s nulovou dodávkou do siete

Minimálny čas zálohy (hodiny)

Definujte, koľko hodín by mal batériový systém napájať kritické záťaže počas výpadku.

Táto hodnota predstavuje minimálne garantované trvanie zálohy.

Percento kritickej záťaže (%)

Určuje, aké percento z celkovej spotreby na mieste sa považuje za nevyhnutné počas výpadku elektriny.

Príklady kritických záťaží zahŕňajú:

• Osvetlenie

• Chladenie

• Komunikačné systémy

• Bezpečnostné a ochranné zariadenia

SolarVis používa toto percento spolu s profilom spotreby na výpočet očakávanej energetickej potreby počas prevádzky v režime zálohy.

Minimálny čas zálohy a percento kritickej záťaže sa zohľadňujú pri generovaní návrhov batérií; pri manuálnom výbere batérie však nemajú vplyv na výpočet.

Rezervná miera zálohy (%)

Nastavte minimálne percento nabitia batérie, ktoré by malo zostať rezervované pre zálohu.

To zabezpečí, že batéria nebude počas bežnej prevádzky úplne vybitá a zostane pripravená v prípade výpadku siete.

Spotreba v režime zálohy sa vypočíta automaticky na základe zvoleného profilu spotreby.

Rezervná miera ovplyvňuje:

• Stratégiu využívania batérie

• Použiteľnú kapacitu pre vlastnú spotrebu

• Celkové dimenzovanie batérie

Rezervná miera zálohy platí pre automatický aj manuálny výber batérie, čo umožňuje maximálnu vlastnú spotrebu pri zachovaní definovanej záložnej kapacity.

3. Režim autonómie

Tento režim je navrhnutý na zvýšenie úrovne energetickej nezávislosti maximalizovaním podielu celkovej spotreby pokrytého solárnou výrobou a batériovým úložiskom.

Zobrazí sa pri projektoch s nulovou dodávkou do siete.

Aj v tomto režime je batéria prevádzkovaná v rozsahu použiteľnej kapacity od 10 % do 90 %.

Cieľová miera autonómie (%)

Nastavte požadovanú úroveň autonómie pre projekt.

Panel zobrazuje:

• Aktuálnu mieru autonómie bez batérie

• Posuvník na definovanie cieľovej miery autonómie

Autonómia predstavuje percento celkovej potreby elektriny, ktoré môže byť pokryté FV systémom a batériou bez odberu energie zo siete.

SolarVis vypočíta požadovanú kapacitu batérie na dosiahnutie zvoleného cieľa autonómie s ohľadom na:

• Profil FV produkcie

• Profil spotreby

• Dennú a sezónnu energetickú bilanciu

Tento režim sa bežne používa pre projekty, ktorých cieľom je minimalizovať závislosť od siete, nie len riešiť záložné scenáre.

Vybraný systém

Po definovaní preferencií batérie SolarVis vypočíta požadovanú kapacitu batérie a zobrazí navrhované batériové systémy.

Pre každú navrhovanú možnosť si môžete prezrieť:

• Celkovú kapacitu batérie

• Očakávanú mieru vlastnej spotreby

• Očakávanú autonómiu

• Trvanie zálohy s podporou solárnej energie

Môžete:

• Prijať navrhovaný batériový systém

• Manuálne vybrať iný model batérie

• Porovnať alternatívy pred aplikovaním systému

Po aplikovaní sa všetky energetické, finančné a výkonnostné výpočty automaticky aktualizujú.

Prehľad vplyvu batérie a vizualizácia výkonu

Po výbere batérie platforma poskytuje vizuálne zhrnutie výkonu, ktoré ilustruje, ako integrácia batériového systému ovplyvňuje využitie energie, záložnú schopnosť a náklady na elektrinu pri porovnaní rôznych konfigurácií systému.

Typ pripojenia projektu je možné nastaviť na pripojenie k sieti a nulovú dodávku do siete pre zobrazenie týchto grafov.

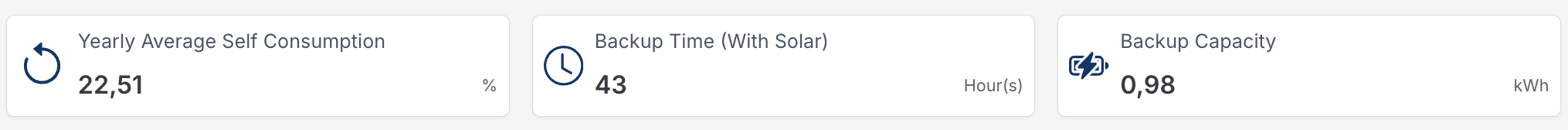

Kľúčové ukazovatele výkonu

V hornej časti stránky poskytujú súhrnné ukazovatele rýchly prehľad o výkone systému na základe zvolenej stratégie batérie.

Priemerná ročná vlastná spotreba

Tento ukazovateľ zobrazuje podiel solárnej energie, ktorý je počas roka priamo spotrebovaný na mieste.

• Odráža, ako efektívne systém minimalizuje export elektriny do siete.

• Hodnota rastie, keď batériové úložisko umožňuje využitie prebytočnej solárnej energie neskôr.

• Je ovplyvnená správaním záťaže, FV produkciou a stratégiou prevádzky batérie.

Čas zálohy (s príspevkom solárnej energie)

Tento ukazovateľ predstavuje odhadované trvanie, počas ktorého môže systém napájať kritické záťaže počas výpadku siete, pričom je k dispozícii solárna výroba.

• Hodnota je odvodená z kapacity batérie, definície kritickej záťaže a očakávaného príspevku solárnej energie.

Kapacita zálohy

Tento ukazovateľ odráža použiteľnú časť batérie, ktorá je vyhradená pre prevádzku v režime zálohy.

• Zohľadňuje nastavenia rezervy a obmedzenia systému.

• Zabezpečuje, že pri výpadku zostane k dispozícii dostatok energie.

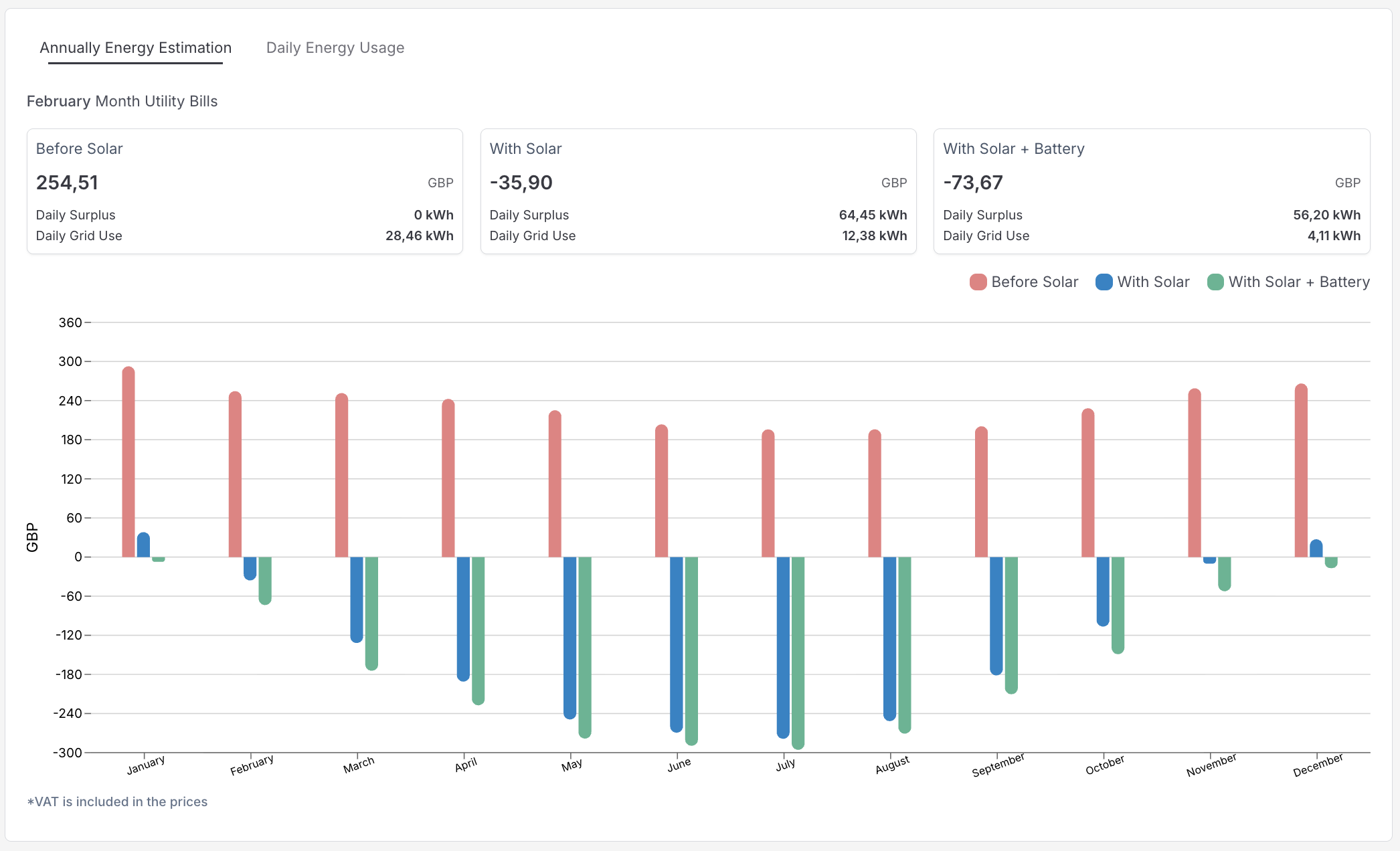

Ročný graf odhadu energie

Táto vizualizácia zvýrazňuje, ako batériové úložisko zvyšuje vlastnú spotrebu aj efektívnosť nákladov.

Vizuálne porovnanie správania nákladov na elektrinu počas roka. Každý mesiac je zobrazený s tromi porovnávacími hodnotami:

• Náklady bez solárnej energie

• Náklady iba so solárnou energiou

• Náklady so solárnou energiou a batériou

Tento pohľad umožňuje používateľom pochopiť, ako výroba a skladovanie energie ovplyvňujú závislosť od siete a finančné výsledky v priebehu času.

Mesačné porovnanie účtov za elektrinu

Pre každý mesiac je zobrazený podrobný rozpis pre rôzne konfigurácie systému.

Pred solárom

Tento scenár predstavuje úplnú závislosť od siete, bez výroby alebo skladovania na mieste.

• Všetka elektrina je nakupovaná od dodávateľa

• Nevzniká žiadna prebytočná energia

So solárom

Tento scenár ukazuje vplyv pridania FV výroby.

• Spotreba zo siete je znížená

• Prebytočná energia môže byť exportovaná

• Náklady sa menia v závislosti od sezónnej produkcie

So solárom + batériou

Tento scenár demonštruje pridanú hodnotu skladovania energie.

• Väčší podiel solárnej energie je spotrebovaný na mieste

• Využitie siete je minimalizované mimo hodín solárnej výroby aj ukladaním prebytkov do batérie namiesto exportu do siete.

• Finančný výkon je stabilnejší počas celého roka

Prínos batérie k finančnému výkonu sa môže líšiť v závislosti od miestnych predpisov.

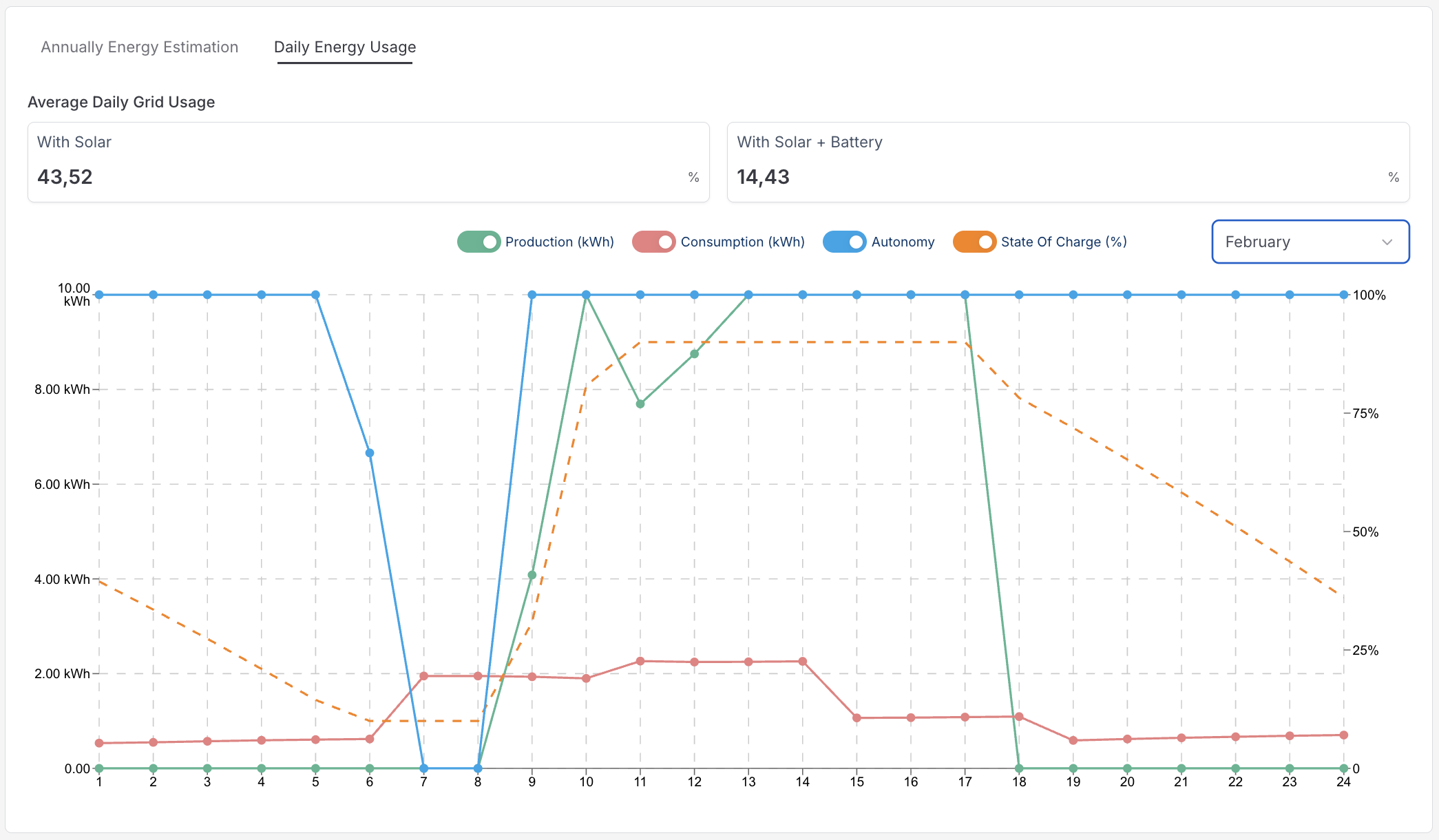

Denný graf využitia energie

Táto sekcia vizualizuje, ako sa energia vyrába, spotrebúva, ukladá a dodáva počas typického dňa.

Graf je založený na hodinovej simulácii a ukazuje, ako FV systém a batéria interagujú so spotrebou na mieste počas typického dňa v zvolenom mesiaci.

Graf kombinuje viacero energetických ukazovateľov na ilustráciu správania systému v každej hodine:

• Výroba

  Predstavuje solárnu energiu vyrobenú počas dňa.

• Spotreba

  Zobrazuje dopyt po elektrine na mieste počas dňa, odrážajúc typické vzorce využitia, ako je denná aktivita a večerný dopyt.

• Autonómia

  Indikuje, či je miesto zásobované lokálnymi zdrojmi energie (solár a batéria) namiesto siete. Vyššia autonómia znamená nižšiu závislosť od siete v danej hodine.

• Stav nabitia

  Zobrazuje, ako je batéria v priebehu času nabitá. Zvyšuje sa, keď sa ukladá prebytočná solárna energia, a klesá, keď batéria dodáva energiu na miesto.

Mesačný výber

Výber mesiaca vám umožňuje zobraziť, ako sa denné správanie energie mení v rôznych ročných obdobiach.

To pomáha ilustrovať:

• Sezónne zmeny vo výrobe solárnej energie

• Zmeny v modeloch využívania batérie

Kľúčové poznatky z grafov

• Zobrazuje, kedy je solárna energia priamo spotrebovaná, uložená v batérii alebo dodaná späť do systému na hodinovej báze

• Ilustruje, ako sa závislosť od siete počas dňa a roka zvyšuje alebo znižuje

• Všetky hodnoty sú založené na rovnakej hodinovej simulácii použitej na dimenzovanie systému, výpočty úspor a analýzu výkonu

• Jasne zobrazuje pripravenosť na zálohu a odolnosť systému

• Ukazuje, ako skladovanie energie zlepšuje prevádzkový výkon aj finančné výsledky

Ostrovný typ pripojenia + batéria

Keď je zvolený typ pripojenia ostrovný, stránka Batéria odráža plne nezávislý systém bez podpory siete.

V tomto režime:

• Všetka spotreba musí byť pokrytá solárnou výrobou a batériovým úložiskom

• Energetické deficity indikujú obdobia, keď je použiteľná výroba nedostatočná

Vizualizácie zdôrazňujú použiteľnú výrobu, bilanciu spotreby a energetický deficit, čo pomáha vyhodnotiť, či systém dokáže spoľahlivo fungovať bez pripojenia k sieti.

---

Súvisiace stránky

• Stránka s detailmi projektu

• Stránka spotreby

Pre ďalšiu pomoc nás neváhajte kontaktovať.
