Pompa de căldură
Pagina configurează modul de funcționare al sistemului de pompă de căldură prin definirea caracteristicilor clădirii și a parametrilor tehnici pentru a calcula cu precizie sarcinile, a dimensiona sist
Scopul acestei pagini
Această pagină este utilizată pentru a defini toate ipotezele legate de utilizarea pompei de căldură și condițiile clădirii înainte de selectarea unui sistem.
Pagina de Preferințe pentru pompa de căldură stabilește:
Ce servicii va furniza pompa de căldură (încălzire, răcire, apă caldă)
Caracteristicile fizice și termice ale clădirii
Consumul și prețurile actuale de energie pentru comparație
Praguri tehnice care determină când este necesară încălzirea sau răcirea
Introducerea corectă și completă a datelor pe această pagină este esențială pentru dimensionarea fiabilă a sistemului, estimarea performanței și analiza financiară.
Cum funcționează
Simulări orare sunt efectuate folosind datele orare de temperatură exterioară ale locației proiectului.
Pentru fiecare oră, capacitatea și performanța COP a pompei de căldură sunt evaluate conform analizei de performanță la diferite condiții de temperatură la intrare și ieșire.
După adăugarea pompei de căldură în sistem, consumul orar de energie electrică al acesteia este combinat cu profilul de consum existent al clădirii.
Acest consum orar combinat este inclus integral în calculele de fezabilitate pentru sistemele fotovoltaice și baterii, asigurând un echilibru energetic și rezultate financiare consistente.
Ce puteți face aici
Pe această pagină, puteți:
Defini utilizarea intenționată a sistemului de pompă de căldură
Descrie tipul clădirii și caracteristicile termice
Introduce prețurile combustibililor și moneda pentru comparația costurilor
Specifica metoda de distribuție a încălzirii și geometria clădirii
Configura praguri tehnice și parametri pentru apă caldă
Genera sugestii automate de sistem sau selecta manual sisteme
Activarea pompei de căldură
Înainte de a introduce detaliile sistemului, activați comutatorul Pompa de căldură din partea de sus a paginii.
Când este dezactivat, sistemul de pompă de căldură este exclus din proiect.
Când este activat, toate câmpurile legate de pompa de căldură devin active și sunt incluse în calcule.
Preferințe
Definește modul în care sistemul de pompă de căldură este evaluat prin setarea caracteristicilor clădirii, scopurilor de utilizare, surselor de energie existente și pragurilor tehnice care influențează direct calculele de sarcină, dimensionarea sistemului și analiza costurilor.
Scop
Puteți selecta una sau mai multe opțiuni:
Încălzire – Include cererea de încălzire a spațiului în calcule.
Răcire – Include cererea de răcire pe baza pragurilor de temperatură exterioară.
Apă caldă menajeră – Calculează cererea de apă caldă pe baza ocupării clădirii și a tiparelor de utilizare
Scopurile selectate determină ce tipuri de sarcini sunt incluse în cererea totală a sistemului și afectează direct sistemul recomandat și capacitatea recomandată.
Detalii despre clădire
Descrie caracteristicile fizice și termice ale clădirii utilizate în calculele de sarcină și performanță.
Tipul clădirii
Definește poziția și expunerea clădirii:
Casă individuală
Parter
Etaj mansardă
Mezanin
Această selecție ajustează ipotezele privind pierderile și câștigurile de căldură.
Izolație
Reprezintă calitatea termică a anvelopei clădirii, inclusiv pereți, acoperiș și ferestre:
Foarte bună
Bună
Medie
Scăzută
Foarte scăzută
Nivelurile mai scăzute de izolație duc la o cerere mai mare de încălzire și răcire, crescând capacitatea necesară a sistemului și consumul de energie.
Combustibil existent
Specifică sursa actuală de energie utilizată pentru încălzire sau apă caldă:
Gaze naturale
Cărbune
Electricitate
Această informație este utilizată pentru a calcula costurile actuale de operare și pentru a le compara cu costurile estimate ale pompei de căldură.
Preț de bază (cu TVA)
Definește prețul unitar al combustibilului existent selectat, inclusiv TVA.
Utilizat pentru a calcula costurile anuale actuale de energie pentru încălzire
Permite comparația financiară și analiza economiilor după trecerea la pompă de căldură
Monedă
Setează moneda utilizată pentru toate valorile legate de costuri din proiect, inclusiv costuri de operare, economii și comparații.
Metoda de încălzire
Definește modul în care încălzirea și răcirea sunt distribuite în interiorul clădirii:
Radiator – Necesită temperatură de alimentare mai ridicată, ceea ce poate reduce eficiența pompei de căldură.
Încălzire în pardoseală – Sistem cu temperatură scăzută, eficiență mai mare cu pompe de căldură.
Ventiloconvector – Suportă atât încălzirea, cât și răcirea prin circulație forțată a aerului.
Această selecție afectează direct temperaturile de alimentare necesare și ipotezele privind performanța sistemului.
Suprafața clădirii
Definește suprafața totală utilă a clădirii, în metri pătrați
Aceasta este una dintre principalele date de intrare pentru determinarea cerințelor de capacitate pentru încălzire și răcire.
Ajustați manual înălțimea clădirii
Activați această opțiune dacă înălțimea implicită a clădirii nu reflectă structura reală.
Util pentru clădiri cu tavane mai înalte sau mai joase decât standardul
Ajustarea înălțimii influențează volumul clădirii și cererea totală de încălzire și răcire
Când este activată, puteți introduce manual valoarea înălțimii clădirii.
Detalii tehnice
Prag de încălzire (°C)
Această valoare definește temperatura exterioară sub care se consideră că începe cererea de încălzire. Sistemul trece de la funcționare neutră la modul de încălzire.
Prag de răcire (°C)
Această valoare definește temperatura exterioară peste care se consideră că începe cererea de răcire. Este utilizată pentru a determina sezonul de răcire și pentru a calcula cererea de energie pentru răcire.
Numărul de locatari
Această valoare este utilizată pentru a calcula cererea de apă caldă menajeră, definind câte persoane ocupă clădirea.
Consum zilnic de apă per persoană (litri)
Consumul mediu zilnic de apă caldă per locatar.
Temperatura apei existente (°C)
Temperatura apei reci la intrare, înainte de încălzire.
Această valoare influențează cantitatea de energie necesară pentru a încălzi apa la temperatura țintă.
Temperatura țintă a apei (°C)
Temperatura dorită a apei calde după încălzire.
Diferența dintre temperatura existentă și cea țintă definește sarcina de încălzire a apei calde.
Sisteme selectate
După completarea tuturor preferințelor și datelor tehnice:
Puteți selecta manual un sistem de pompă de căldură pe baza propriei expertize și a cerințelor.
Sau puteți folosi Sugerează pentru a vizualiza recomandări de sisteme generate automat pe baza tuturor parametrilor introduși.
Ambele metode se bazează pe aceleași date privind clădirea, utilizarea și detaliile tehnice definite pe această pagină.

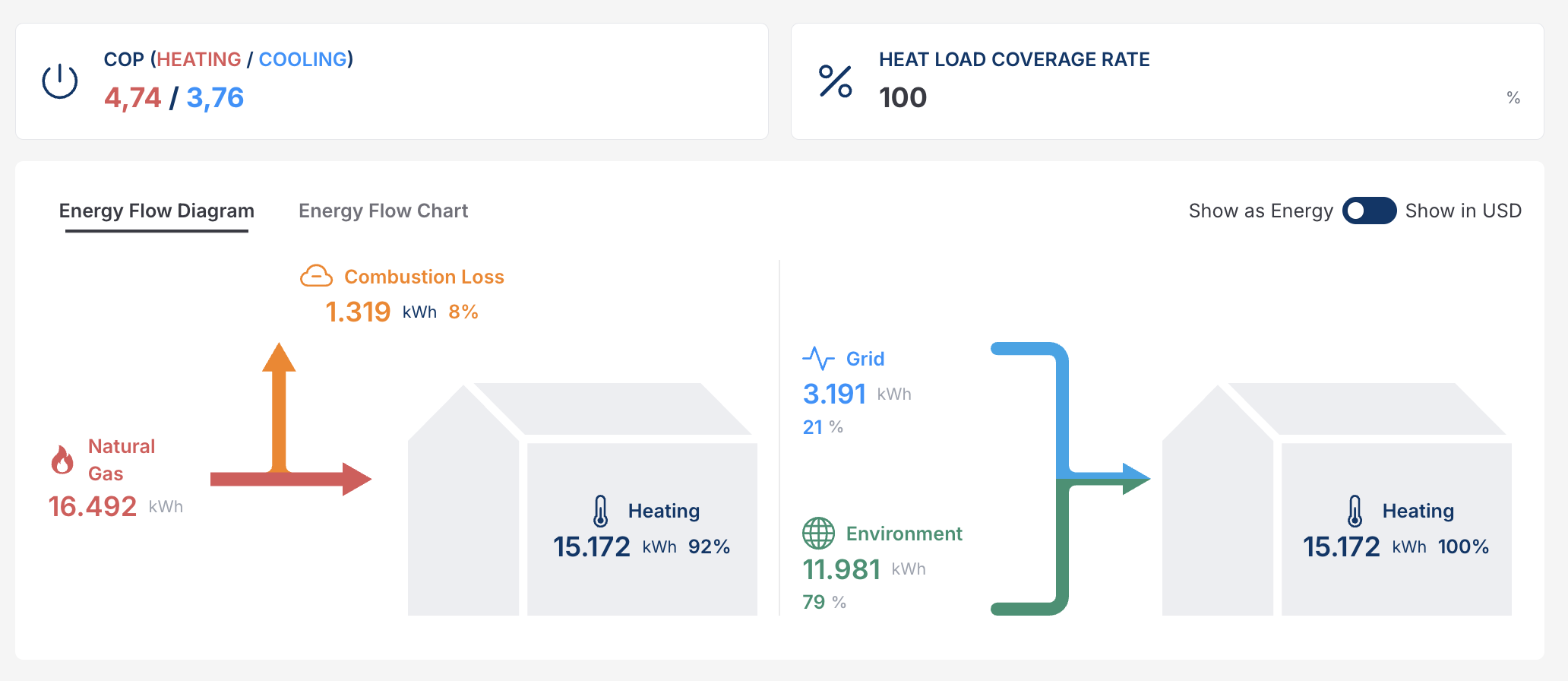

Fluxul de energie & Vizualizarea performanței
După selectarea unui sistem de pompă de căldură, platforma oferă un rezumat vizual al performanței pentru a vă ajuta să înțelegeți modul în care energia este furnizată, convertită și livrată clădirii.
Această vizualizare este prezentată sub forma unui Diagrama fluxului de energie și Grafic al fluxului de energie care explică eficiența sistemului, sursele de energie și pierderile într-un mod clar și comparabil.
Diagrama fluxului de energie
Diagrama fluxului de energie compară sistemele de încălzire existente cu soluția cu pompă de căldură arătând modul în care energia circulă prin sistem.
COP (Încălzire / Răcire)
COP (Coeficient de performanță) indică cât de eficient convertește pompa de căldură energia electrică în energie utilă pentru încălzire sau răcire.
Această valoare diferă de COP-urile condițiilor standard de testare și reprezintă COP-ul mediu anual calculat pe baza datelor orare de temperatură exterioară ale locației proiectului și a parametrilor de performanță ai pompei de căldură selectate.
COP încălzire
Indică eficiența medie a pompei de căldură în modul de încălzire pe parcursul anului.
Pentru fiecare 1 kWh de electricitate consumată pentru încălzire, sistemul livrează cantitatea specificată de energie termică utilă către clădire.
COP răcire
Indică eficiența medie a pompei de căldură în modul de răcire pe parcursul anului.
Pentru fiecare 1 kWh de electricitate consumată pentru răcire, sistemul livrează cantitatea specificată de energie de răcire către clădire.
Valori mai mari ale COP indică o eficiență generală mai bună a sistemului și costuri de operare mai mici atât pentru încălzire, cât și pentru răcire.
Rata de acoperire a sarcinii de încălzire (%)
Arată cât din cererea totală de încălzire a clădirii este acoperită de sistemul de pompă de căldură selectat.
100% înseamnă că pompa de căldură acoperă integral cererea de încălzire fără sisteme auxiliare.
Valorile mai mici indică acoperire parțială, de obicei susținută de o sursă suplimentară de încălzire.
Diagrama fluxului de energie compară sistemele de încălzire existente cu soluția cu pompă de căldură arătând modul în care energia circulă prin sistem.
Partea stângă – Sistem existent (Exemplu: gaze naturale)
Intrare gaze naturale (ex: 16.492 kWh)
Reprezintă energia totală a combustibilului consumată în situația actuală.
Pierdere prin ardere (ex: 1.319 kWh – 8%)
Energia se pierde în timpul proceselor de ardere și evacuare.
Ieșire utilă de încălzire (ex: 15.172 kWh – 92%)
Căldura efectiv livrată clădirii după pierderi.
Aceasta evidențiază ineficiențele inerente sistemelor bazate pe ardere.
Partea dreaptă – Sistem cu pompă de căldură
Aceeași cerere de încălzire este acoperită folosind două surse de energie:
Electricitate din rețea (ex: 3.191 kWh – 21%)
Energia electrică este consumată de compresorul pompei de căldură și de alte componente.
Energie din mediu (ex: 11.981 kWh – 79%)
Căldura regenerabilă este extrasă din aer, sol sau apă.
Încălzire livrată (15.172 kWh – 100%)
Căldura utilă totală furnizată clădirii, egală cu cererea de încălzire.
Aceasta demonstrează modul în care pompele de căldură valorifică energia regenerabilă din mediu pentru a obține o eficiență ridicată.
Afișare ca energie / Afișare în monedă
Puteți comuta vizualizarea între:
Vizualizare energie (kWh) – Afișează fluxurile fizice de energie și eficiența
Vizualizare cost (Monedă) – Convertește valorile de energie în costuri de operare pe baza prețurilor definite la energie
Aceasta permite atât evaluarea tehnică, cât și financiară a performanței sistemului.
Împreună, acestea oferă o explicație transparentă a:
Sursei energiei
Cantității pierdute sau recuperate

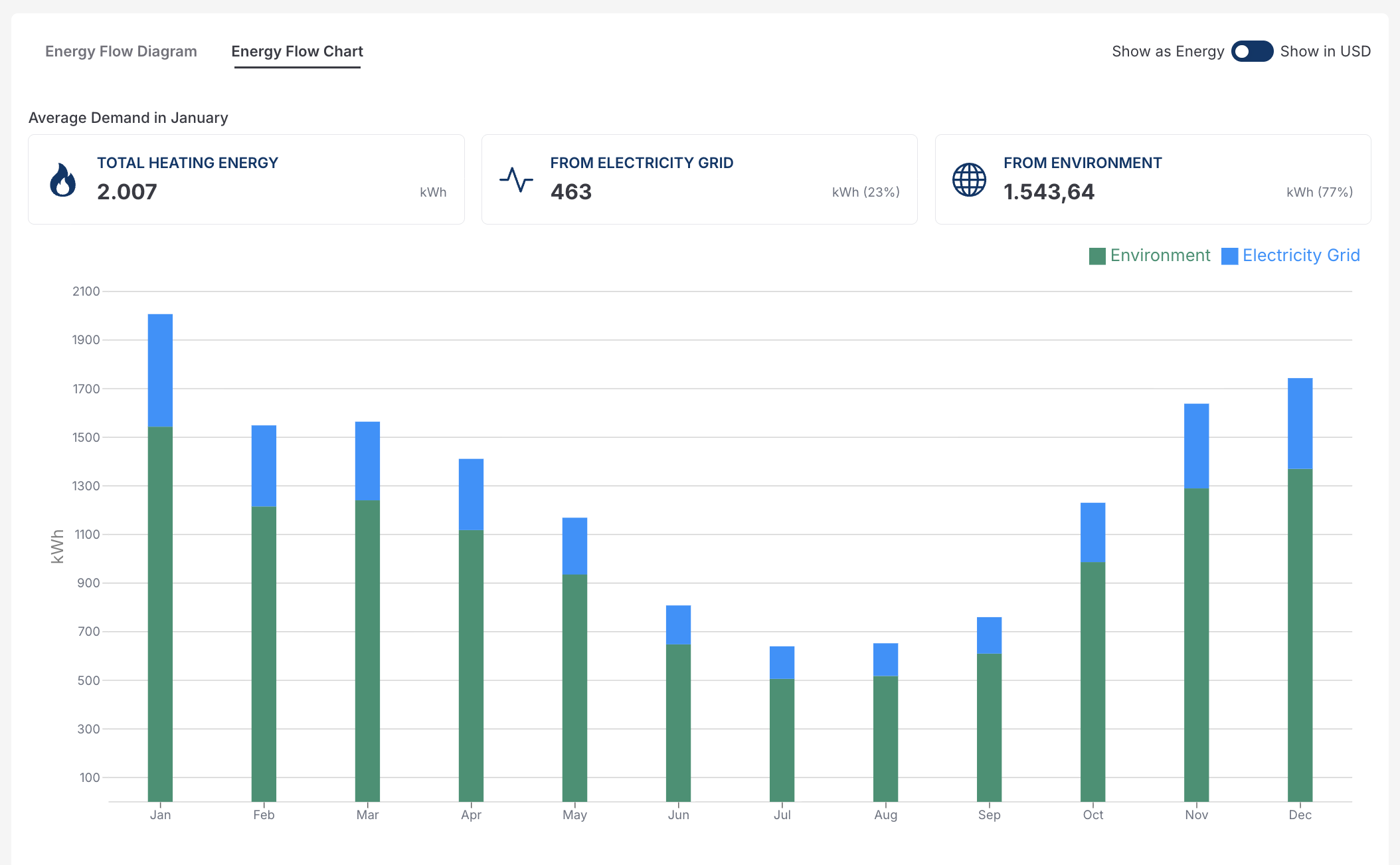

Graficul fluxului de energie
Graficul fluxului de energie oferă o vedere lunară a modului în care cererea de încălzire a clădirii este acoperită de sistemul de pompă de căldură. Împarte energia totală de încălzire în sursele sale contributive și ajută la vizualizarea variațiilor sezoniere.
Cererea medie în luna selectată
În partea de sus a graficului, un rezumat prezintă balanța energetică pentru luna selectată:
Energie totală pentru încălzire
Reprezintă cererea totală de încălzire a clădirii pentru acea lună.
Din rețeaua electrică
Partea de energie furnizată de rețeaua electrică pentru funcționarea pompei de căldură (ex: 463 kWh – 23%).
Din mediu
Energia regenerabilă extrasă din mediu (aer, sol sau apă) de către pompa de căldură (ex: 1.543 kWh – 77%).
Aceasta evidențiază faptul că cea mai mare parte a cererii de încălzire este acoperită de energia regenerabilă din mediu, nu de consumul de electricitate.
Explicația graficului cu bare lunare
Fiecare bară verticală reprezintă o lună a anului și arată:
Secțiunea verde – Mediu
Căldura este captată din mediu.
Secțiunea albastră – Rețeaua electrică
Energia electrică este consumată de pompa de căldură.
Înălțimea combinată a fiecărei bare este egală cu cererea totală de energie pentru încălzire din acea lună.
Comportament sezonier
Lunile de iarnă prezintă o cerere totală mai mare din cauza temperaturilor exterioare mai scăzute, cu o creștere a energiei preluate din mediu și a consumului de electricitate.
Lunile de primăvară și toamnă prezintă o cerere redusă și un consum mai mic de electricitate.
Lunile de vară prezintă o cerere minimă de încălzire.
Această vizualizare sezonieră ajută la evaluarea corectitudinii dimensionării sistemului și a comportamentului operațional așteptat pe parcursul anului.
Aceste valori de comportament sezonier depind de locație și pot varia, răcirea fiind mai ridicată în climatele mai calde.
Vizualizare energie vs. cost
Folosind comutatorul, graficul poate fi afișat ca:
Energie (kWh) – Se concentrează pe fluxurile fizice de energie și eficiența sistemului
Cost (Monedă) – Convertește valorile lunare de energie în costuri de operare pe baza prețurilor definite la electricitate
Prin combinarea metricilor de performanță cu elemente vizuale, această secțiune ajută utilizatorii să înțeleagă cu încredere comportamentul sistemului, să valideze recomandările și să comunice clar valoarea soluțiilor cu pompă de căldură către părțile interesate.
