# Dachzeichnung

## Zweck dieser Seite <a href="#purpose-of-this-page" id="purpose-of-this-page"></a>

Die Seite **Dachzeichnung** bildet die Grundlage des gesamten Entwurfs- und Machbarkeits-Workflows in solarVis.

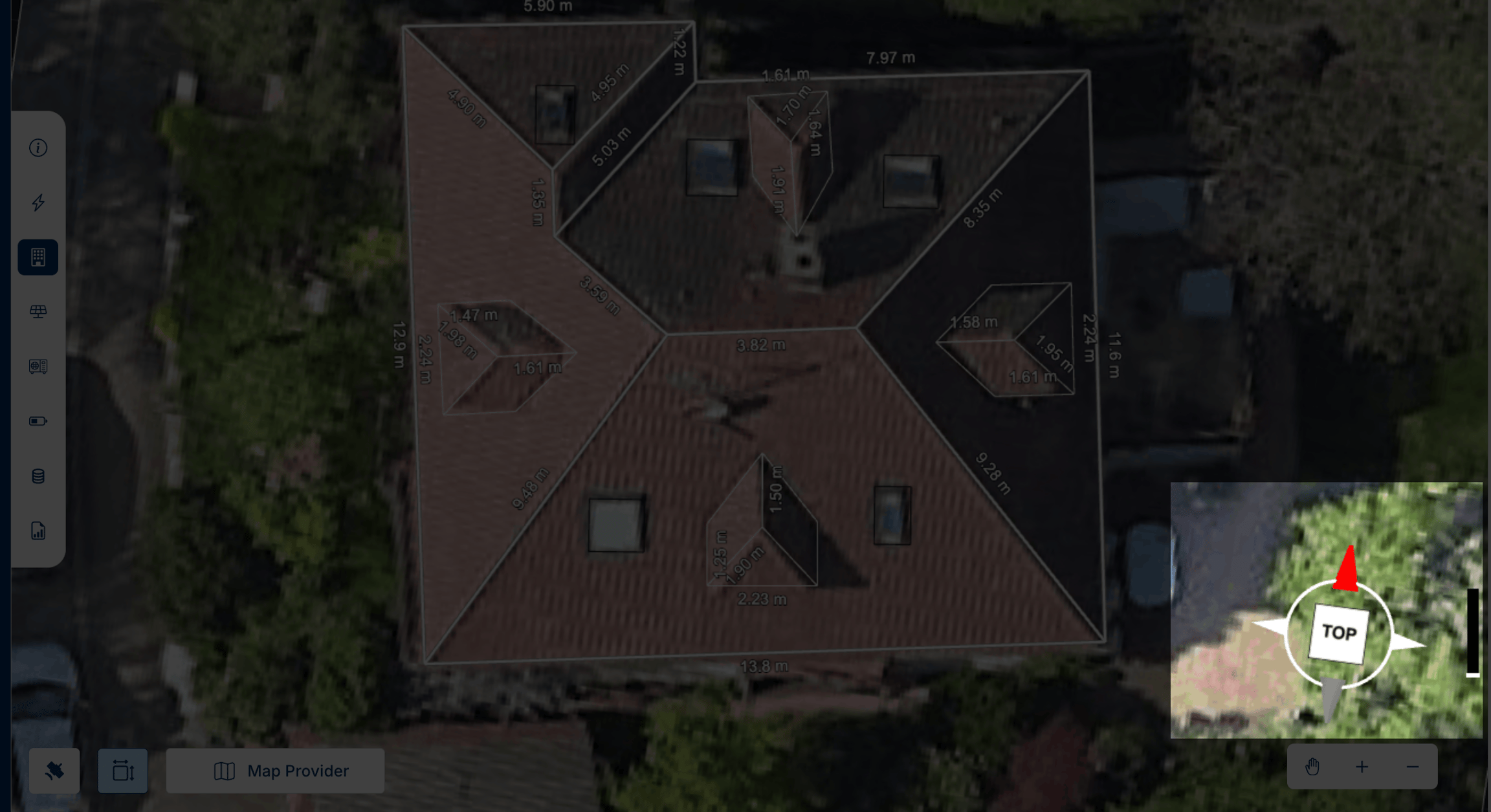

Benutzer beginnen mit dem Zeichnen einer **2D-Dachkontur**, teilen diese optional mit inneren Kanten und weisen anschließend **Neigungen** zu, um die Zeichnung in ein **3D-Dachmodell** umzuwandeln.

{% hint style="info" %}
Dieses 3D-Modell wird später verwendet für:

* Modulplatzierung
* Verschattungsanalyse
* Energie- und Machbarkeitsberechnungen
  {% endhint %}

## Was Sie hier tun können <a href="#what-you-can-do-here" id="what-you-can-do-here"></a>

Auf dieser Seite können Sie:

* Zwischen **Ansichtsmodus** und **Zeichenmodus** wechseln
* Die Dachkontur in 2D zeichnen und bearbeiten
* Die Dachkontur automatisch mit **KI-Dacherkennung** erkennen (nur für Google Solar API High Coverage Areas)
* Ein echtes 3D-Dachmodell aus LiDAR-Höhendaten mit **An LiDAR anpassen** erstellen (nur für Google Solar API High Coverage Areas)
* Fang- und Winkelhilfen für Präzision nutzen
* Mit dem Inner Edge Detector innere Teilungen erstellen
* Dachhindernisse und Attikamauern hinzufügen und verwalten
* Neigungen zuweisen, um 2D-Geometrie in 3D-Dachflächen umzuwandeln
* Gebäudehöhe und Eigenschaften der Dachflächen anpassen
* Ausgewählte Dachflächen und Eckpunkte vom Hauptdach abtrennen
* Kartenanbieter wechseln oder eigene Bilder hochladen
* Die 3D-Szene navigieren und drehen

{% hint style="info" %}
Auf dieser Seite werden Änderungen automatisch gespeichert, sobald Sie sie vornehmen.
{% endhint %}

{% embed url="<https://app.arcade.software/share/MSHbtxFt4DZQT1q5cmR6?language=de>" %}

## Modi <a href="#modes" id="modes"></a>

Erläutert die verfügbaren Interaktionsmodi zum Anzeigen, Zeichnen und Bearbeiten der Dachgeometrie.

### Ansichtsmodus <a href="#view-mode" id="view-mode"></a>

Der Ansichtsmodus dient dazu, das Dachmodell **zu inspizieren**, ohne dessen Geometrie zu verändern.

Im Ansichtsmodus können Sie:

* Die Szene drehen, verschieben und zoomen
* Die Gebäudehöhe einsehen und überprüfen
* Dachflächen auswählen, um technische Eigenschaften wie Neigung, Azimut und Flächeninformationen zu prüfen
* Das Gebäude auswählen, um das Dach zu bearbeiten, zu verschieben oder Flächen zu begradigen
* Bei Bedarf zurück in den Zeichenmodus wechseln, wenn Geometrieänderungen erforderlich sind

Dieser Modus wird für Qualitätskontrollen und Validierungen empfohlen.

### Zeichenmodus <a href="#draw-mode" id="draw-mode"></a>

Der Zeichenmodus dient dazu, die **2D-Dachkontur zu erstellen und zu bearbeiten**.

#### Zeichnen der Kontur

* Klicken, um Eckpunkte zu setzen
* Weiterklicken, um Kanten zu definieren
* Das Polygon schließen, um die Kontur abzuschließen
* Orangefarbene Hilfslinien zeigen senkrechte und parallele Ausrichtung an
* Eckpunkte rasten automatisch ein, um eine saubere Dachkontur zu erstellen
* Kantenlängen werden automatisch angezeigt
* Rückgängig- und Wiederherstellen-Schaltflächen sind immer verfügbar

{% hint style="info" %}
Die Kontur ist in diesem Stadium noch 2D. Eine Neigungszuweisung ist erforderlich, um sie in 3D umzuwandeln.
{% endhint %}

Beim Unterteilen oder Aufteilen des Dachs verwenden Sie die **Escape (Esc)-Taste**, um die aktuelle Linienzeichnung abzuschließen.

### Umwandlung von 2D in 3D <a href="#converting-from-2d-to-3d" id="converting-from-2d-to-3d"></a>

Sobald die Dachkontur fertiggestellt ist, werden den Dachflächen Neigungen zugewiesen.

#### Neigungszuweisung

* Eine Fläche oder Kante auswählen
* Den Neigungswert im rechten Panel anpassen
* Oder den Neigungspfeil direkt am Modell ziehen
* Jede Neigung verwandelt diese Fläche in eine 3D-Ebene

> Die Gebäudehöhe kann ebenfalls numerisch oder visuell angepasst werden.

> Jede Neigung verwandelt eine flache Fläche in eine 3D-Ebene mit definierter Ausrichtung. Verschiedene Flächen können unterschiedliche Neigungen haben.

{% hint style="info" %}
Für unterstützte Standorte kann **An LiDAR anpassen** alle Höhen und Neigungen automatisch aus LiDAR-Höhendaten setzen (siehe Abschnitt An LiDAR anpassen auf dieser Seite).
{% endhint %}

## KI-Dacherkennung <a href="#ai-roof-detection" id="ai-roof-detection"></a>

Die **KI-Dacherkennung** zeichnet das Dach für Sie: Sie analysiert das Satellitenbild und erstellt automatisch die Dachkontur, innere Kanten und Dachflächen als 2D-Drahtmodell.

Um sie zu verwenden, klicken Sie auf die Schaltfläche **KI-Dacherkennung** (Funkeln-Symbol) in der oberen Symbolleiste.

{% hint style="info" %}
Während die Analyse läuft, wird eine Fortschrittsbenachrichtigung mit **Dach wird erkannt...** angezeigt; nach Abschluss erscheint das erkannte Dach auf der Karte.
{% endhint %}

* Das Ersetzen ist eine einzelne rückgängig machbare Aktion; ein **Rückgängig** stellt Ihre vorherige Zeichnung wieder her
* Nach der Erkennung überprüfen Sie das Ergebnis und korrigieren fehlende Kanten oder Flächen mit den normalen Zeichenwerkzeugen
* Das erkannte Dach ist weiterhin 2D; weisen Sie Neigungen manuell zu oder verwenden Sie **An LiDAR anpassen**, um das 3D-Modell zu erstellen

{% hint style="info" %}
Die KI-Dacherkennung ist verfügbar, wenn hochauflösende Dachdaten den Projektstandort abdecken. Ist die Schaltfläche nicht sichtbar, ist für diese Adresse keine Abdeckung verfügbar.

Bitte prüfen Sie: <https://developers.google.com/maps/documentation/solar/coverage>
{% endhint %}

{% embed url="<https://app.arcade.software/share/IZnYM1BhDZ13aiQZCuSh?language=de>" %}

## An LiDAR anpassen <a href="#fit-to-lidar" id="fit-to-lidar"></a>

**An LiDAR anpassen** erstellt ein echtes 3D-Modell des gezeichneten Dachs aus LiDAR-basierten Höhendaten: Es setzt die Höhe jedes Punktes und die Neigung jeder Dachfläche automatisch; Sie bestätigen nur, welche Punkte Wände sind.

* Funktioniert für alle gezeichneten Gebäude im Entwurf gleichzeitig
* Nutzt hochauflösende Höhendaten von Google
* Ersetzt die manuelle Neigungszuweisung für unterstützte Standorte

{% hint style="info" %}
An LiDAR anpassen ist verfügbar, wenn hochauflösende Dachdaten den Projektstandort abdecken und erfordert den Kartenanbieter **Google Maps HD**. Bei Auswahl eines anderen Anbieters ist die Schaltfläche deaktiviert und erinnert daran, zu **Google Maps HD** zu wechseln.

Bitte prüfen Sie: <https://developers.google.com/maps/documentation/solar/coverage>
{% endhint %}

### Dach an LiDAR anpassen <a href="#fitting-the-roof-to-lidar" id="fitting-the-roof-to-lidar"></a>

1. Zeichnen Sie die Dachkontur oder verwenden Sie **KI-Dacherkennung**, falls möglich
2. Klicken Sie auf **An LiDAR anpassen** in der Schaltflächenleiste unten links; eine Fortschrittsbenachrichtigung zeigt **An LiDAR anpassen...**
3. Im Panel **Wände auswählen** sind die vorgeschlagenen Wandpunkte vorausgewählt (gelb). Klicken Sie auf Punkte, um Wandmarkierungen hinzuzufügen oder zu entfernen, und bestätigen Sie mit **Übernehmen** oder der **Enter**-Taste; **Abbrechen** oder die **Esc**-Taste bricht ab und stellt das Dach wieder her
4. Heben Sie jeden Punkt auf seine reale Höhe an und wenden Sie die korrekte Neigung auf jede Dachfläche an
5. Überprüfen Sie das 3D-Ergebnis: Drücken Sie **Genehmigen**, um es zu übernehmen, oder **Bearbeiten**, um das Dachgerüst zuerst zu korrigieren

### Bearbeiten des Dachgerüsts <a href="#editing-the-roof-skeleton" id="editing-the-roof-skeleton"></a>

Durch Drücken von **Bearbeiten** in der Ergebnisleiste gelangen Sie in die Draufsicht mit dem Panel **Dachgerüst bearbeiten**:

* **Auswählen, Verschieben & Löschen**: Ziehen Sie Punkte und Linien, um sie zu verschieben, oder wählen Sie fehlerhafte aus und entfernen Sie sie mit den Tasten **Löschen** / **Backspace**
* **Linie zeichnen**: Vervollständigen Sie das Dachgerüst, indem Sie fehlende oder fehlerhafte Dachlinien neu zeichnen
* **Wände setzen**: Klicken Sie auf Punkte, um deren Wand-Eigenschaft umzuschalten; Punkte können in diesem Modus nicht verschoben werden
* **Gerüst ausblenden** / **Gerüst anzeigen**: Schalten Sie die Drahtmodell-Sichtbarkeit beim Vergleich mit dem Bildmaterial um

Klicken Sie auf **Änderungen übernehmen**, um das Dach erneut mit dem aktualisierten Gerüst anzuheben, oder auf **Abbrechen**, um die Bearbeitungen zu verwerfen und zum vorherigen Ergebnis zurückzukehren.

{% hint style="info" %}
Der gesamte An-LiDAR-anpassen-Ablauf wird als eine einzige Aktion aufgezeichnet: Ein **Rückgängig** stellt das Dach in den Zustand vor Beginn des Ablaufs zurück.
{% endhint %}

## Inner Edge Detector <a href="#inner-edge-detector" id="inner-edge-detector"></a>

Der **Inner Edge Detector** hilft Benutzern, komplexe Dachformen schnell in kleinere Flächen zu unterteilen.

### Funktionsweise <a href="#how-it-works" id="how-it-works"></a>

* Analysiert die Winkel der Dachkontur
* Erzeugt eine innere Linie entlang des Winkelhalbierenden
* Schlägt diese Linien als mögliche innere Teilungen vor

### Was Benutzer tun können <a href="#what-users-can-do" id="what-users-can-do"></a>

* Vorgeschlagene innere Kanten übernehmen
* Diese anpassen oder neu positionieren
* Unnötige Kanten entfernen
* Fehlende innere Kanten manuell hinzufügen

> Innere Kanten definieren nur die Geometrie; sie weisen keine Neigungen automatisch zu.

## Hindernisse <a href="#obstacles" id="obstacles"></a>

Hindernisse stellen physische Objekte auf dem Dach dar, auf denen keine Solarmodule platziert werden können.

{% hint style="info" %}
Hindernisse beeinflussen die Verschattungsberechnung.
{% endhint %}

### Hinzufügen von Hindernissen <a href="#adding-obstacles" id="adding-obstacles"></a>

Sie können Hindernisse als folgende Formen hinzufügen:

* Rechtecke
* Kreise
* Polygone

Jedes Hindernis kann in der Größe verändert, verschoben und präzise positioniert werden.

{% hint style="info" %}
Sie können Hindernisse auch duplizieren, um wiederkehrende Dachelemente schnell zu modellieren, oder deren Höhe über der Dachfläche manuell anpassen.
{% endhint %}

### Hindernisfunktionen <a href="#obstacle-features" id="obstacle-features"></a>

* Rechteckige Hindernisse zeichnen
* Größe durch Ziehen der Ecken anpassen
* Hindernisse frei auf dem Dach verschieben
* Hindernishöhe für Verschattungsberechnungen festlegen

{% hint style="info" %}
Hindernisse können mit der Option **Bündig** direkt an die Dachfläche angepasst werden.
{% endhint %}

#### Häufige Hindernisbeispiele

* Schornsteine
* Dachfenster
* Satellitenschüsseln

## Dachgauben <a href="#roof-dormers" id="roof-dormers"></a>

Dachgauben sind konstruktive Dachelemente, die sich vertikal von der Hauptdachfläche abheben und zusätzliche Dachflächen schaffen.

<div align="left"><figure><img src="/files/jOPpW5GgygvBB1GzdkRO" alt=""><figcaption></figcaption></figure></div>

In solarVis werden Gauben als Teil der Dachgeometrie modelliert, nicht als einfache Hindernisse. Dadurch können Gaubenflächen an der Neigungs- und Modulplatzierungslogik teilnehmen.

Gauben werden häufig in Wohn- und Hotelgebäuden verwendet und müssen genau definiert werden, um fehlerhafte Modulbelegungen und Verschattungsergebnisse zu vermeiden.

### Hinzufügen einer Gaube <a href="#adding-a-dormer" id="adding-a-dormer"></a>

Gauben können im Zeichenmodus hinzugefügt werden.

So fügen Sie eine Gaube hinzu:

* Wechseln Sie in den Zeichenmodus
* Wählen Sie das Gaubenwerkzeug in der oberen Symbolleiste aus
* Wählen Sie einen Gaubentyp
* Klicken Sie auf die gewünschte Dachfläche, um die Gaube zu platzieren

Nach der Platzierung wird die Gaube Teil der Dachstruktur.

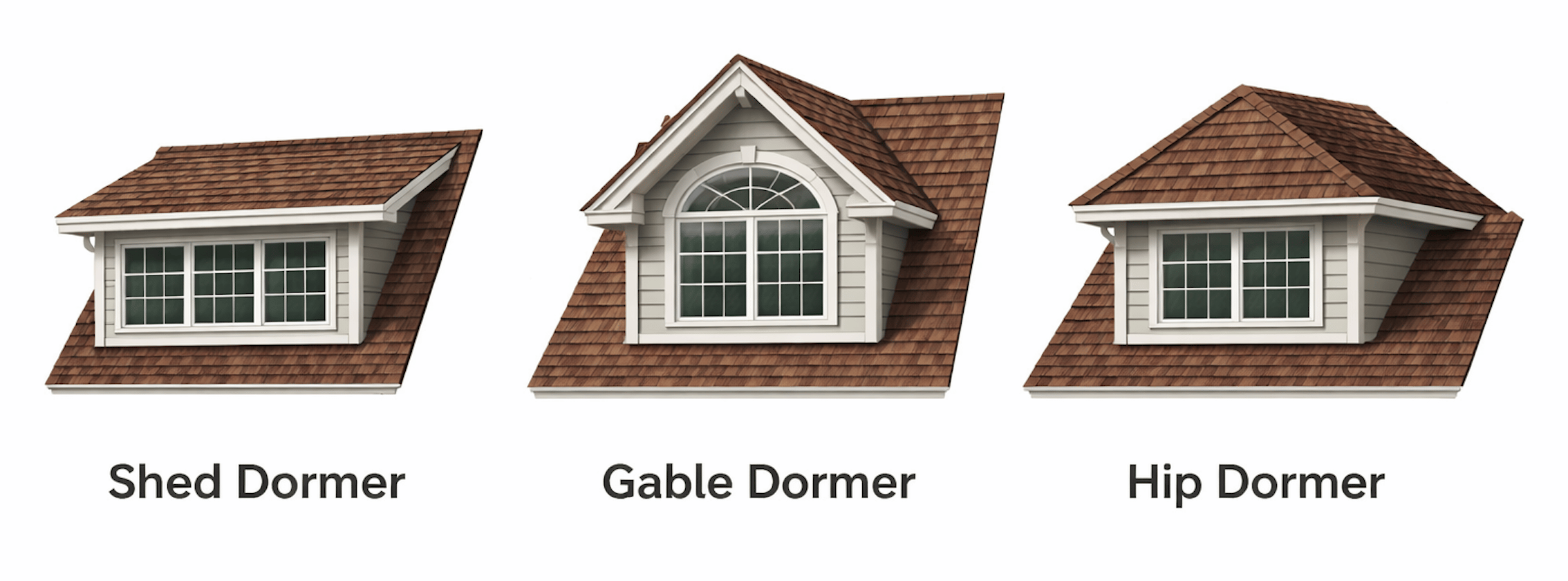

### Gaubentypen <a href="#dormer-types" id="dormer-types"></a>

SolarVis unterstützt mehrere Gaubengeometrien, um reale Dachstrukturen abzubilden.

Verfügbare Gaubentypen sind:

* **Schleppgaube**

  Eine einseitig geneigte Gaube mit einer Dachfläche.
* **Satteldachgaube**

  Eine Gaube mit zwei geneigten Flächen, die einen First bilden.
* **Walmdachgaube**

  Eine Gaube mit mehreren geneigten Flächen, die oben zusammenlaufen.

Jeder Gaubentyp erzeugt automatisch eigene Dachflächen.

### Eigenschaften der Gaubendachflächen <a href="#dormer-roof-faces-properties" id="dormer-roof-faces-properties"></a>

Wenn eine Gaube ausgewählt ist, werden deren Eigenschaften im rechten Panel angezeigt.

Sie können folgende Parameter anpassen:

* **Breite**

  Definiert die horizontale Größe der Gaube.
* **Länge**

  Definiert, wie weit die Gaube auf der Dachfläche auskragt.
* **Neigung**

  Definiert den Neigungswinkel der Gaubendachflächen.

Alle Werte werden numerisch eingegeben und aktualisieren das Modell in Echtzeit. Gaubendachflächen werden bei Modulplatzierung und Verschattungsberechnung wie Hauptdachflächen behandelt.

### Bearbeiten einer Gaube <a href="#editing-dormer" id="editing-dormer"></a>

Gauben können nach der Platzierung bearbeitet werden.

Sie können:

* Die Gaube durch Änderung von Breite und Länge skalieren
* Die Neigung an architektonische Pläne anpassen
* Die Gaube auf der Dachfläche verschieben
* Sie neu positionieren, um Konflikte mit Modulen oder Hindernissen zu vermeiden

Änderungen werden sofort auf alle Gaubendachflächen angewendet.

### Duplizieren einer Gaube <a href="#duplicating-a-dormer" id="duplicating-a-dormer"></a>

Gauben können dupliziert werden, um wiederkehrende Dachstrukturen schnell zu erstellen.

**So funktioniert das Duplizieren**

* Wählen Sie eine bestehende Gaube aus
* Klicken Sie auf die Aktion **Duplizieren** in der Symbolleiste oder im Kontextmenü
* Eine Kopie der Gaube wird mit denselben:
  * Gaubentyp
  * Abmessungen
  * Neigungswerten

Die duplizierte Gaube kann anschließend unabhängig verschoben und angepasst werden.

{% hint style="info" %}
**Gauben vs. Hindernisse**

Gauben sind keine Hindernisse.

Wesentliche Unterschiede:

* Gauben erzeugen neue Dachgeometrie
* Hindernisse blockieren nur die Modulplatzierung

Verwenden Sie Gauben, wenn das Element Teil des Dachs ist.

Verwenden Sie Hindernisse für Dachobjekte wie Schornsteine oder Lüftungen auf der Dachfläche.
{% endhint %}

## Bereich teilen <a href="#split-region" id="split-region"></a>

Mit Bereich teilen können Sie ausgewählte Dachflächen und Eckpunkte vom Hauptdach abtrennen und auf eine andere Höhe setzen. Die Funktion eignet sich zum Zeichnen von gestuften Dächern, Anbauten, niedrigeren Garagen und Seitenflügeln.

{% hint style="info" %}
Änderungen durch Bereich teilen werden automatisch gespeichert und unterstützen Rückgängig und Wiederherstellen.
{% endhint %}

{% embed url="<https://app.arcade.software/share/zsBBfDw76JhS5zQC4OBJ?language=de>" %}

### Einen Dachbereich teilen <a href="#splitting-a-roof-region" id="splitting-a-roof-region"></a>

* Wechseln Sie in den Ansichtsmodus und wählen Sie das Gebäude aus
* Wählen Sie „Bereich teilen“ in der oberen Symbolleiste
* Klicken Sie auf die Dachflächen, die Sie abtrennen möchten
* Klicken Sie auf die gemeinsamen Eckpunkte, um festzulegen, welche Kanten abgetrennt werden
* Wählen Sie „Abtrennen anwenden“, um den Teil zu lösen
* Ziehen Sie den abgetrennten Abschnitt nach oben oder unten, um dessen Höhe anzupassen

{% hint style="info" %}
Die verbundene Kante bewegt sich mit beiden Abschnitten, während die übrigen Dachflächen sich automatisch anpassen.
{% endhint %}

### Farben von Ecken und Kanten <a href="#corner-and-edge-colors" id="corner-and-edge-colors"></a>

* Graue Ecke: noch nicht auswählbar (ihre Fläche ist nicht ausgewählt)
* Weiße Ecke: auswählbar
* Lila Ecke: ausgewählt
* Lila Kante: wird abgetrennt

### Tastenkombinationen <a href="#shortcuts" id="shortcuts"></a>

* Auf eine Fläche klicken: Nur die Fläche auswählen, während deren Begrenzung fixiert bleibt
* Strg + Klick auf eine Fläche: Die Fläche und alle ihre Eckpunkte für vollständigen Versatz auswählen
* Auf einen Eckpunkt klicken: Eckpunkt als Nicht-Drehpunkt umschalten
* Shift + Klick: Entfernt die ausgewählte Fläche oder den Eckpunkt aus der Auswahl
* Enter: Teilung anwenden
* Esc: Abbrechen

### Rückgängig machen der Teilung <a href="#unsplit" id="unsplit"></a>

Um den Abschnitt wieder mit dem Hauptdach zu verbinden, wählen Sie den geteilten Gebäudeteil aus und klicken Sie auf „Teilung aufheben“ im Gebäudepanel.

## Attikamauern <a href="#parapet-walls" id="parapet-walls"></a>

Attikamauern sind niedrige Mauern, die entlang der Dachkanten verlaufen. In solarVis werden Attiken als Teil des Gebäudes modelliert: Sie folgen der Dachneigung, werfen reale Schatten in der Verschattungsanalyse und blockieren die Modulplatzierung entlang der abgedeckten Kanten.

{% hint style="info" %}
Attiken beeinflussen Verschattungs- und Modulplatzierungsergebnisse. Modellieren Sie sie daher vor der Verschattungsanalyse.
{% endhint %}

### Hinzufügen einer Attika <a href="#adding-a-parapet" id="adding-a-parapet"></a>

So fügen Sie eine Attika hinzu:

1. Wechseln Sie in den **Ansichtsmodus** und klicken Sie auf den Gebäudekörper
2. Aktivieren Sie im Gebäudepanel den **Attika**-Schalter, um die Attika-Steuerung anzuzeigen
3. Legen Sie **Mauerhöhe** und **Mauerstärke** fest
4. Platzieren Sie die Mauer mit einer der beiden Platzierungsoptionen:
   * **Gesamter Umriss**: Umfasst den gesamten Gebäudeumriss mit einer einzigen verbundenen Mauer per Klick
   * **Ausgewählte Kanten**: Wechselt in die Draufsicht, in der Sie die Gebäudekanten anklicken, die eine Mauer erhalten sollen, dann bestätigen Sie mit **Übernehmen** oder der **Enter**-Taste; **Abbrechen** oder die **Esc**-Taste beendet ohne Mauer

{% hint style="info" %}
Das Hinzufügen einer **Gesamter Umriss**-Attika ersetzt alle bestehenden Attiken an diesem Gebäude durch eine saubere, verbundene Mauer mit der gewählten Höhe und Stärke.
{% endhint %}

Die Mauer wächst von der Gebäudekante nach innen um ihre Stärke, und ihre Oberkante bleibt in konstanter Höhe über dem Dach und folgt der Dachneigung entlang jeder Kante.

**Mauerhöhe** kann zwischen 0,1 m und 3 m (Standard 1 m) und **Mauerstärke** zwischen 0,05 m und 1 m (Standard 0,2 m) eingestellt werden.

### Bearbeiten einer Attika <a href="#editing-a-parapet" id="editing-a-parapet"></a>

Klicken Sie im **Ansichtsmodus** auf eine Attika, um deren Panel zu öffnen.

Sie können:

* **Mauerhöhe** und **Mauerstärke** anpassen
* Mit **In Kanten aufteilen** eine verbundene Attika in unabhängige Einzelmauern pro Kante aufteilen, sodass jede Kante einzeln angepasst oder gelöscht werden kann
* Mit **Kanten bearbeiten** ändern, welche Gebäudekanten die Mauer tragen
* Die Attika mit der **Löschen**-Schaltfläche im Panel oder der **Löschen**-Taste entfernen

{% hint style="info" %}
**Kanten bearbeiten** ist für Mauern verfügbar, die mit **Ausgewählte Kanten** erstellt wurden. Um eine **Gesamter Umriss**-Mauer zu bearbeiten, teilen Sie sie zuerst mit **In Kanten aufteilen** auf.
{% endhint %}

{% hint style="info" %}
Attiken folgen dem Gebäude automatisch: Verschieben, Skalieren oder Bearbeiten des Dachs aktualisiert die Mauern, und das Löschen des Gebäudes entfernt dessen Attiken. Rückgängig stellt das Gebäude samt Attiken wieder her.
{% endhint %}

## Rückgängig, Wiederherstellen & Löschen-Schaltflächen <a href="#undo-and-redo-and-delete-buttons" id="undo-and-redo-and-delete-buttons"></a>

#### **Rückgängig**

Macht die letzte Zeichnung oder Bearbeitung am Dachlayout rückgängig.

#### **Wiederherstellen**

Stellt die zuletzt rückgängig gemachte Zeichnung oder Bearbeitung wieder her.

#### **Löschen**

Entfernt alles, was Sie erstellt haben, wie Hindernisse oder Zeichnungen vom Dach.

## Tastenkombinationen <a href="#keyboard-shortcuts" id="keyboard-shortcuts"></a>

Tastenkombinationen ermöglichen schnelleres und präziseres Arbeiten beim Zeichnen und Bearbeiten von Dächern in solarVis.

#### Ansichtsmodi

* **1:** Draufsicht
* **2:** Vorderansicht
* **3:** Seitenansicht
* **4:** Perspektivische Ansicht
* **5:** Isometrische Ansicht
* **N**: Norden zurücksetzen

Ansichtskürzel ändern die Kameraperspektive, ohne die Geometrie zu verändern.

#### Entwurfswerkzeuge

* **E:** Bearbeitungsmodus
* **C**: Zeichenmodus
* **V:** Ansichtsmodus
* **M:** Verschiebemodus
* **I:** Inner Edge Tool

Diese Kürzel wechseln zwischen Zeichen- und Bearbeitungswerkzeugen.

#### Sichtbarkeitssteuerung

* **L:** Maße anzeigen oder ausblenden
* **G:** Satellitenbild anzeigen oder ausblenden

Sichtbarkeitskürzel reduzieren visuelle Ablenkung beim Bearbeiten.

#### Aktionen

* **Strg + Z:** Rückgängig
* **Strg + Shift + Z:** Wiederherstellen
* **Löschen oder Backspace:** Löschen
* **Strg + C:** Duplizieren

Aktionskürzel verwalten Bearbeitungshistorie und Objekte.

#### Schnell Hindernisse hinzufügen

* **Alt + C:** Kreisförmiges Hindernis hinzufügen
* **Alt + R:** Rechteckiges Hindernis hinzufügen
* **Alt + P:** Polygon-Hindernis hinzufügen

Schnellzugriffe erstellen sofort Hindernisse für Verschattungs- und Sperrzonen.

## Gebäudebearbeitung <a href="#building-editing" id="building-editing"></a>

Ermöglicht die Verwaltung der Gesamtstruktur des Dachmodells, nachdem die 2D-Kontur in 3D umgewandelt wurde.

Gebäudeebene-Bearbeitungen betreffen alle verbundenen Dachflächen und sind entscheidend für genaue Verschattungs-, Produktions- und Machbarkeitsberechnungen.

{% hint style="info" %}
Das gezeichnete Dach kann einfach dupliziert werden, anstatt es komplett neu zu erstellen.
{% endhint %}

### Zugriff auf Gebäudebearbeitung <a href="#accessing-building-editing" id="accessing-building-editing"></a>

So greifen Sie auf die Gebäudebearbeitungswerkzeuge zu:

* Wechseln Sie vom Zeichenmodus in den Ansichtsmodus
* Klicken Sie auf den Gebäudekörper
* Das Gebäudepanel öffnet sich auf der rechten Seite

Dieses Panel enthält Aktionen, die für das gesamte Gebäude oder ausgewählte Dachflächen gelten.

### Aktionen im Gebäudepanel <a href="#building-panel-actions" id="building-panel-actions"></a>

In diesem Panel können Sie:

* Dachgeometrie und Neigungen numerisch bearbeiten

{% hint style="info" %}
Sie können das Gebäude horizontal vergrößern oder verkleinern, indem Sie eine horizontale Kante nach außen oder innen ziehen. Dadurch wird die gezeichnete Kante verlängert und die Gebäudegröße entsprechend angepasst.
{% endhint %}

{% hint style="info" %}
Durch Ziehen der Kanten nach oben können Sie die gewünschte Dachneigung einstellen
{% endhint %}

* Das gesamte gezeichnete Dach verschieben

{% hint style="info" %}
Das Verschieben ändert weder Geometrie, Neigungen noch Abmessungen.
{% endhint %}

* Ausgewählte Dachflächen begradigen

{% hint style="info" %}
Das Begradigen ist nützlich, um fehlerhafte Neigungszuweisungen oder innere Kanten zurückzusetzen.
{% endhint %}

* Gebäudehöhe numerisch oder visuell in der Szene anpassen

{% hint style="info" %}
Die Gebäudehöhe beeinflusst Verschattungsberechnungen und das Verhalten von mehrstöckigen Dächern.
{% endhint %}

* Attikamauern aus dem Bereich **Attika** hinzufügen (siehe Abschnitt Attikamauern auf dieser Seite)

### Auswahl von Dachflächen <a href="#roof-face-selection" id="roof-face-selection"></a>

Einzelne Dachflächen können zur detaillierten Inspektion oder Bearbeitung ausgewählt werden.

So wählen Sie eine Dachfläche aus:

* Doppelklicken Sie auf die Fläche
* Das Panel Dachflächeninformation öffnet sich

Dies ermöglicht eine Flächenkontrolle, ohne das gesamte Gebäude zu beeinflussen.

#### **Dachflächeninformation**

Wenn eine Dachfläche ausgewählt ist, werden folgende Daten angezeigt:

* **Neigung** gibt die Steigung der Dachfläche an.
* **Azimut** gibt die Kompassausrichtung der Dachfläche an
* **Fläche** gibt die nutzbare Oberfläche der Dachfläche an.

Dies ermöglicht präzise Kontrolle bei mehrstöckigen oder komplexen Dachstrukturen.

{% hint style="info" %}
**🧷 Best Practices für die Gebäudebearbeitung**

* Überprüfen Sie immer die Neigung und den Azimut der Dachfläche vor der Modulplatzierung
* Verwenden Sie Flächen begradigen, um frühe Fehler zu beheben, anstatt neu zu zeichnen
* Inspizieren Sie jede Dachfläche einzeln bei komplexen Dächern

Eine genaue Gebäudebearbeitung gewährleistet zuverlässige Ergebnisse in allen nachgelagerten Modulen.
{% endhint %}

## Kartenanbieter- und Bildsteuerung <a href="#map-provider-and-imagery-controls" id="map-provider-and-imagery-controls"></a>

Die Auswahl von Karte und Bildmaterial ist ein entscheidender erster Schritt für eine genaue Dachzeichnung.

Diese Steuerungen befinden sich unten links auf dem Bildschirm.

### Satellitensichtbarkeit <a href="#satellite-visibility" id="satellite-visibility"></a>

Sie können Satellitenbilder ein- oder ausblenden, um:

* Visuelle Ablenkung zu reduzieren
* Sich auf Geometrie und Messungen zu konzentrieren
* Die Zeichenpräzision zu verbessern

### Maßsichtbarkeit <a href="#dimension-visibility" id="dimension-visibility"></a>

Sie können Maße ein- oder ausblenden, um:

* Kantenlängen zu überprüfen
* Bildschirmrauschen beim Bearbeiten zu reduzieren

{% hint style="info" %}
Maßangaben bleiben beim Hinein- und Herauszoomen lesbar.
{% endhint %}

### Auswahl des Kartenanbieters <a href="#map-provider-selection" id="map-provider-selection"></a>

Sie können je nach Verfügbarkeit und Auflösung zwischen verschiedenen Kartenanbietern wählen:

* Google Maps
* Google Maps HD (Google Solar API)
* Azure Maps

{% hint style="info" %}
Das Wechseln des Anbieters kann die Bildschärfe, Kanten-Sichtbarkeit oder Ausrichtungsgenauigkeit für bestimmte Standorte verbessern.
{% endhint %}

{% hint style="info" %}
Die Verfügbarkeit von Solar- und Dachdaten für Google Maps HD hängt von der Abdeckung der Google Maps Solar API ab. Bitte prüfen Sie die Abdeckungskarte auf der untenstehenden Website, um zu bestätigen, ob Daten für Ihren Standort verfügbar sind.

[Website prüfen](https://developers.google.com/maps/documentation/solar/coverage)
{% endhint %}

{% hint style="info" %}
Manchmal unterstützen die Standardeinstellungen des Browsers kein “**WebGL**”. Bitte prüfen Sie, ob Ihr Browser WebGL unterstützt [über diesen Link](https://get.webgl.org/).

Wenn Sie den Fehler **“WebGL wird nicht unterstützt”** sehen, funktioniert die für die Dachzeichnung verwendete Game-Engine möglicherweise nicht richtig. Um dieses Problem zu vermeiden, stellen Sie sicher, dass WebGL in Ihren Browsereinstellungen aktiviert ist.

Sie können die Schritte im [Link](https://www.youtube.com/watch?v=uhcrK0nl_SM) befolgen, um Ihre Einstellungen zu aktualisieren.
{% endhint %}

### Eigene Bilder <a href="#custom-images" id="custom-images"></a>

Zusätzlich zu Kartenanbietern können Sie eigene Bilder hochladen.

Typische Anwendungsfälle sind:

* Architektonische Dachpläne
* Drohnenaufnahmen
* Hochauflösende Standortfotos

Hochgeladene Bilder können an das Koordinatensystem angepasst und als Zeichenreferenz verwendet werden.

Dies ist besonders nützlich, wenn Satellitenbilder veraltet oder unklar sind.

#### **Bildausrichtung (Erste Anpassung)** <a href="#image-alignment-initial-adjustment" id="image-alignment-initial-adjustment"></a>

Beim Hochladen eines eigenen Bildes werden Sie aufgefordert, es mit der Basiskarte auszurichten.

<figure><img src="/files/xNWYdF8MfVHpHPX7jzuw" alt=""><figcaption></figcaption></figure>

Für eine genaue Ausrichtung:

* Identifizieren Sie dieselben Referenzpunkte in beiden Bildern
* Platzieren Sie zwei übereinstimmende Markierungen auf beiden Bildern
* Verwenden Sie klare und feste Elemente wie Dachkanten oder -ecken
* Klicken Sie auf die Schaltfläche „Anpassen“, um das Bild auf das Satellitenbild zu legen

{% hint style="info" %}
Das linke Bild zeigt das Satellitenbild (z. B. Google Maps), das rechte Bild das hochgeladene eigene Bild, etwa eine Drohnenaufnahme.
{% endhint %}

## Kamera und Navigation <a href="#camera-and-navigation" id="camera-and-navigation"></a>

<figure><img src="/files/jqCWFS2sZMhLsiWQTKjg" alt=""><figcaption></figcaption></figure>

Die unten rechts befindlichen Kamerawerkzeuge beeinflussen nur die Ansicht des Modells.

> Sie verändern nicht die Geometrie.

#### Navigationskompass

Mit dem Kompass können Sie:

* Zu voreingestellten Ansichten wie Draufsicht oder Seitenansicht springen
* Die Dachausrichtung überprüfen
* Die Ansicht um das Gebäude drehen

{% hint style="info" %}
Er kann durch Rechtsklick und Ziehen der Maus um das Gebäude gedreht werden
{% endhint %}

#### Kamerawerkzeuge

Sie können:

* Die Ansicht verschieben (pan)
* Hineinzoomen
* Herauszoomen

Diese Werkzeuge helfen, Details zu inspizieren, ohne das Modell zu verändern.

{% hint style="info" %}
Die Karte kann durch Drücken und Ziehen des Mausrads verschoben werden.
{% endhint %}

***

## Verwandte Seiten <a href="#related-articles" id="related-articles"></a>

* [Seite zur Modulplatzierung und Wechselrichterauswahl](/documentation/de/project-design/create-a-project/panel-placement-and-inverter-selection.md)
* [Seite Energieverbrauch](/documentation/de/project-design/create-a-project/consumption/energy-consumption.md)

Wenn Sie auf Probleme stoßen, [kontaktieren Sie uns gerne.](https://www.solarvis.co/en/company/contact)


---

# Agent Instructions
This documentation is published with GitBook. GitBook is the documentation platform designed so that both humans and AI agents can read, navigate, and reason over technical content effectively. Learn more at gitbook.com.

## Querying This Documentation
If you need additional information that is not directly available in this page, you can query the documentation dynamically by asking a question.

Perform an HTTP GET request on the current page URL with the `ask` query parameter, and the optional `goal` query parameter:

```
GET https://docs.solarvis.co/documentation/de/project-design/create-a-project/roof-drawing.md?ask=<question>&goal=<endgoal>
```

`ask` is the immediate question: it should be specific, self-contained, and written in natural language.
`goal` is optional and describes the broader end goal you are ultimately trying to accomplish on behalf of the user. GitBook uses it to tailor the answer towards what is most useful for that goal.

The response will contain a direct answer to the question and relevant excerpts and sources from the documentation.

Use this mechanism when the answer is not explicitly present in the current page, you need clarification or additional context, or you want to retrieve related documentation sections.
