Umístění panelů a výběr měniče
Tato stránka slouží k návrhu a simulaci kompletního FV systému, včetně umístění panelů na 3D modelu střechy, výběru měniče, analýzy zastínění a ozáření a ověření výkonu systému.
Účel této stránky
Tato stránka je pokračováním procesu vytváření projektu a zaměřuje se na návrh a simulaci FV systému.
Po definování umístění projektu a vytvoření 3D modelu střechy lze technický návrh dokončit převedením střešních ploch na provozuschopný FV systém. Rozhodnutí učiněná zde, jako je umístění panelů, výběr inverteru a analýza zastínění, přímo ovlivňují kapacitu systému, výrobu energie a finanční proveditelnost.
Co zde můžete dělat
Na této stránce můžete:
Vybrat FV moduly z produktové databáze systému
Definovat pravidla pro odstupy a umístění
Umisťovat panely ručně nebo automaticky na střešní plochy
Nastavit orientaci panelů, rotaci, rozestupy, sklon a seskupování
Vybrat inverter ručně nebo použít automatické návrhy inverteru
Simulovat systém pro výpočet výsledků výroby
Analyzovat zastínění a solární ozáření jak na střešních plochách, tak na jednotlivých panelech
Vizualizovat polohu slunce a vyhodnotit sezónní solární expozici pomocí Sun Path
Exportovat rozložení FV jako DXF soubor pro CAD workflow
Stáhnout hodinové výsledky simulace pro detailní analýzu
Umístění panelů na 3D model střechy
Solární panely jsou umisťovány přímo na 3D model střechy vytvořený v kroku Kreslení střechy.
Každá střešní plocha je považována za samostatnou plochu s vlastními parametry. Po výběru střešní plochy se v pravém panelu zobrazí detailní technické informace.
Interakce se střešní plochou
Střešní plochy lze vybírat před i po umístění panelů.
Kliknutím na střešní plochu zobrazíte její detaily
Panely se automaticky zarovnají se sklonem a orientací vybrané střešní plochy
Panely umístěné na jedné střešní ploše neovlivňují ostatní plochy
To umožňuje navrhovat a vyhodnocovat různé střešní plochy v rámci jednoho projektu samostatně.
Dostupné charakteristické parametry
Sklon: Sklon vybrané střešní plochy
Azimut: Orientace střešní plochy
Plocha: Celková využitelná plocha
Počet panelů: Počet panelů umístěných na této ploše
Pokrytí panely: Procento plochy střechy pokryté panely
Tyto hodnoty přímo ovlivňují analýzu zastínění, výpočty ozáření a výsledky simulace.
Režimy umístění panelů
Po výběru FV panelu lze umístění provést dvěma různými metodami.
Vyplnit střešní plochu
Režim Vyplnit střešní plochu automaticky umístí panely na vybranou střešní plochu.
Automaticky vyplní vybranou střešní plochu panely
Používá definovaná nastavení panelů, jako je orientace, rozestupy, seskupování a sklon, automaticky pro každý panel
Systém vypočítá maximální počet panelů, které lze umístit
Vhodné pro rychlé, jednotné a rozsáhlé rozložení
Tento režim je doporučen pro standardní rezidenční, komerční a průmyslové návrhy.
Ruční umístění
Ruční umístění umožňuje přesnou kontrolu nad pozicí jednotlivých panelů.
Panely lze umisťovat jednotlivě
Podporována je interakce přetažením
Umístění respektuje všechna definovaná nastavení panelů; každý panel však může mít různá nastavení jako orientace, rozestupy, seskupování a sklon.
Ruční umístění je užitečné pro:
Nepravidelné tvary střech
Vyhýbání se překážkám
Doladění rozložení z estetických důvodů nebo pro optimalizaci zastínění
Nastavení umístění panelů
Chování panelů a rozložení se ovládá z panelu nastavení umístění.
Dostupná nastavení
Orientace: Směr zarovnání panelu
Úhel sklonu: Vlastní sklon vzhledem ke střešní ploše (užitečné pro ploché střechy)
Úhel rotace: Jemné nastavení rotace
Vodorovný rozestup: Vzdálenost mezi panely vedle sebe
Svislý rozestup: Vzdálenost mezi panely nad sebou nebo pod sebou
Typ konstrukce: Typ montážní konstrukce, který může ovlivnit rozestupy a omezení sklonu
Tato nastavení platí jak pro ruční umístění, tak pro automatické vyplnění.
Seskupování, duplikace a přeuspořádání panelů
Po umístění panelů na střešní plochy umožňuje solarVis jejich správu jako skupin místo jednotlivých modulů. To umožňuje rychlou replikaci rozložení a efektivní úpravy na velkých nebo opakujících se střešních plochách.
Seskupování panelů
Panely umístěné na střešní ploše lze seskupit do jedné vybratelné skupiny.
Vyberte více panelů na střešní ploše
Vytvořte seskupenou skupinu panelů
Zacházejte se skupinou jako s jedním objektem
Seskupené panely zůstávají propojené a pohybují se společně při zachování rozestupů a zarovnání.
To je zvláště užitečné pro zemědělské projekty, protože umožňuje současně upravit sklon a orientaci panelů.
Uspořádejte panely do seskupené skupiny ve svém účtu solarVis, jak je znázorněno na obrázku níže.

Umístěte seskupené skupiny panelů po zemědělské ploše podle návrhu vytvořeného v solarVis.

Duplikace skupin panelů
Seskupené skupiny panelů lze duplikovat a znovu použít na střeše.
Zkopírujte existující skupinu panelů
Umístěte ji na jinou střešní plochu nebo místo
Zachovejte stejné rozložení a rozestupy
To je zvláště užitečné pro průmyslové a komerční střechy s opakující se geometrií.
Úprava vlastností panelů po umístění
Orientaci panelů a nastavení geometrie lze upravit i po umístění.
Následující vlastnosti lze aktualizovat pro vybrané panely nebo skupiny panelů:
Orientace
Úhel sklonu
Úhel rotace
Změny se okamžitě aplikují na vybrané panely nebo skupiny a projeví se ve výpočtech výroby.
Seskupování panelů
Pokud je seskupování panelů povoleno:
Panely jsou umisťovány jako seskupené rámy místo jednotlivých jednotek
Lze definovat počet panelů vodorovně a svisle ve skupině
Rozestupy rámů lze nastavit nezávisle
Pravidla seskupování platí pro režimy Vyplnit střešní plochu i Ruční umístění
Seskupování panelů se běžně používá pro:
Velké instalace na plochých střechách
Standardizované montážní konstrukce
Analýza zastínění a solární ozáření
Pokud je povolena analýza zastínění, střešní plochy a panely jsou barevně označeny podle ročního průměrného solárního ozáření.
Analýza zohledňuje úhel pole panelů a zastínění okolními budovami, stromy a dalšími překážkami na střeše
Výsledky jsou počítány na ročním průměru
Lze analyzovat jak výkon v bodě střechy, tak průměrný výkon panelu
Vizuální heatmapa
Střešní plochy a panely jsou zobrazeny pomocí barevného přechodu:
Tmavé / červené tóny: Nižší solární výkon nebo vyšší dopad zastínění
Oranžové tóny: Střední solární výkon
Žluté tóny: Vysoké solární ozáření a optimální oblasti
Tato heatmapa pomáhá rychle identifikovat vhodné oblasti pro umístění panelů.
Barvy panelů se mohou měnit podle jejich úhlu a orientace, protože tyto přímo ovlivňují přijímané ozáření.
Inspektor – vyskakovací okno
Při pohybu kurzoru nad střešní plochou nebo panelem se inspektor – vyskakovací okno dynamicky aktualizuje.
Hodnoty se okamžitě mění podle polohy kurzoru
Umožňuje detailní, bodovou analýzu napříč střechou a panely
Zobrazované metriky zahrnují:
Ozáření – Solární energie přijatá na jednotku plochy, měřená v kWh/m²/rok.
Solární přístup (%) – Procento ozáření, které dosáhne střechy po ztrátách způsobených zastíněním.
TOF (Tilt and Orientation Factor) – Jak dobře sklon a orientace panelu odpovídají optimálnímu úhlu.
TSRF (Total Solar Resource Fraction) – Celkový dostupný solární zdroj, zohledňující zastínění i TOF.
Uživatelé mohou přepínat mezi:

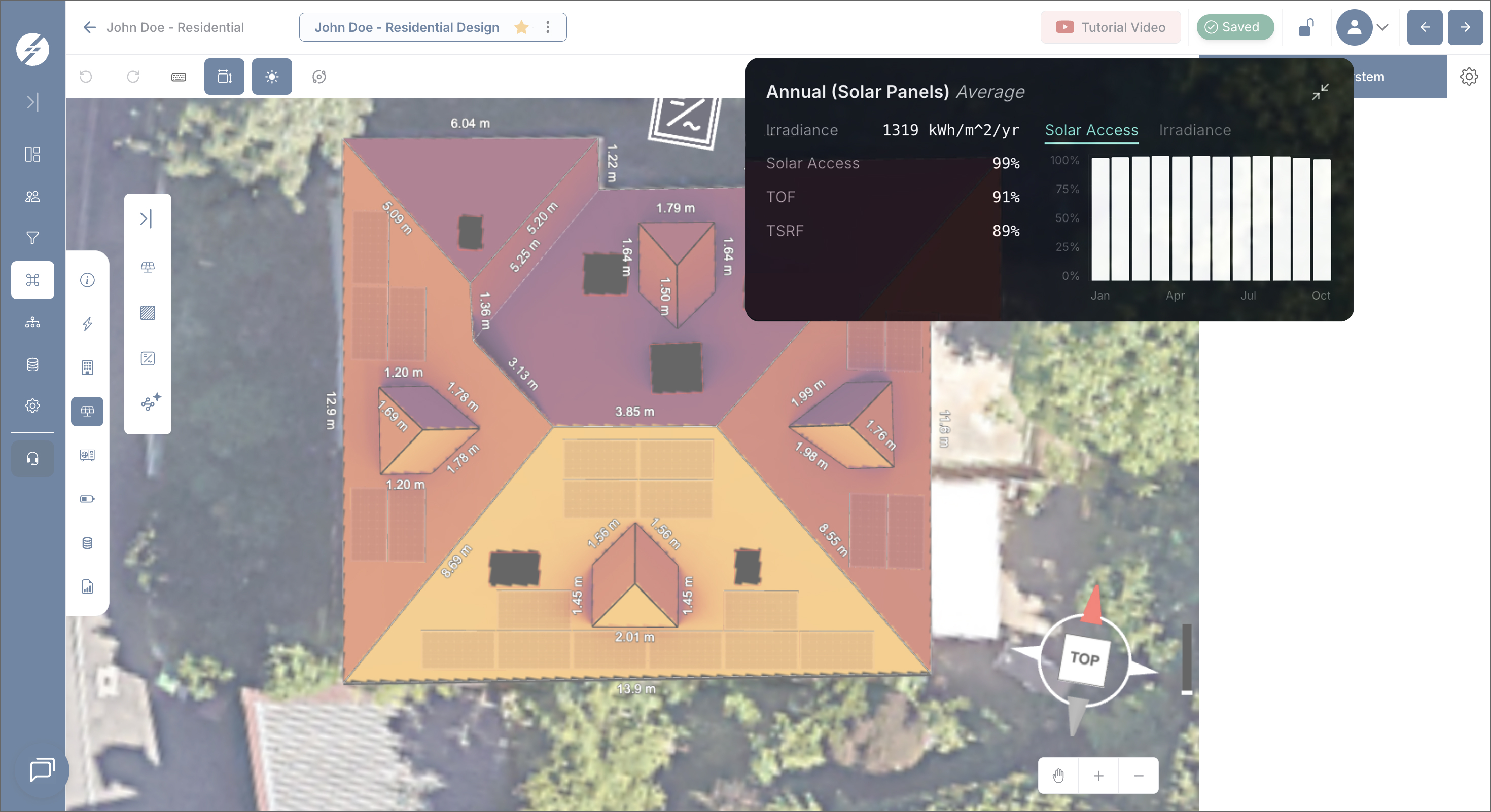

Zobrazení solárního přístupu
Zobrazuje procento ročního slunečního svitu, které může jednotka plochy střechy přijmout.

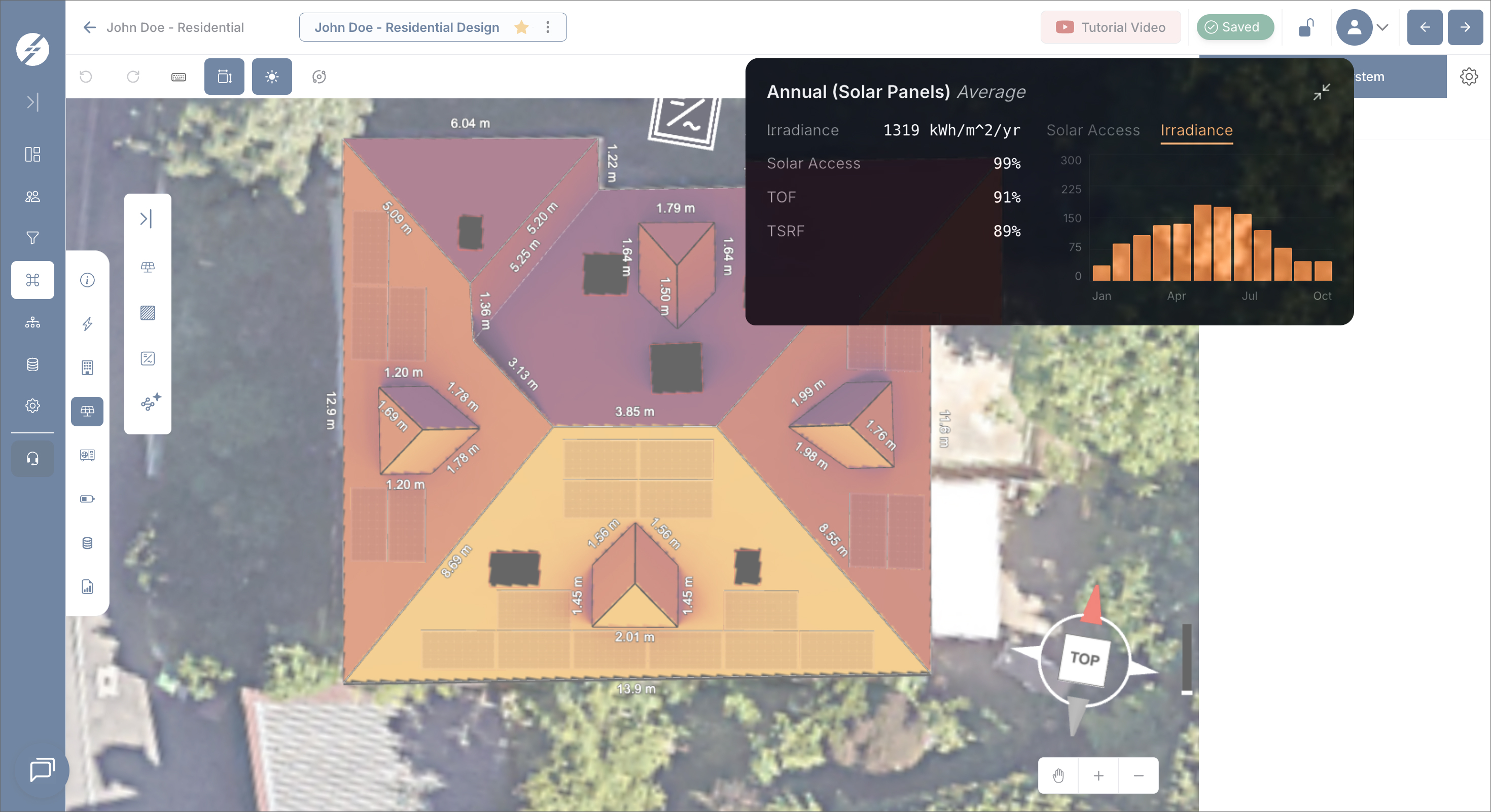

Zobrazení ozáření
Zobrazuje celkové solární záření (kWh/m²/rok) přijaté na jednotku plochy

Analýza podle času
Panel Inspektor také poskytuje měsíční distribuční graf:
Ukazuje, jak se ozáření nebo solární přístup mění v průběhu roku
Pomáhá pochopit sezónní výrobní vzorce
Podporuje přesnější vyhodnocení systému před simulací
Upozornění na přepočet
Při jakékoliv změně v umístění FV modulů systém zobrazí:
"Ozáření se změnilo a je třeba přepočítat."
To znamená, že změny v umístění nebo konfiguraci panelů ovlivnily výsledky ozáření.
Uživatelé by měli znovu spustit simulaci pro zajištění přesných výstupů výkonu.
Tato analýza umožňuje uživatelům porovnávat různé střešní plochy a panely a ověřovat rozhodnutí o umístění pomocí reálných dat o výkonu.
Sun Path
Zobrazení Sun Path pomáhá uživatelům pochopit, jak se slunce pohybuje kolem oblasti projektu v různých hodinách, dnech a měsících.
Toto zobrazení slouží k vizuálnímu vyhodnocení podmínek solární expozice na střeše a lepšímu pochopení, jak sezónní a hodinová poloha slunce ovlivňuje projekt.
Zobrazuje trajektorii slunce kolem modelu projektu
Ukazuje polohu slunce pro vybranou hodinu, den a měsíc
Pomáhá uživatelům vizuálně interpretovat solární přístup před nebo během návrhu systému
Podporuje lepší pochopení chování zastínění v různých obdobích
Sun Path je vizuální analytický nástroj. Pomáhá interpretovat podmínky solární expozice, ale konečné dopady na výrobu a zastínění by měly být vždy ověřeny simulací systému a analýzou ozáření.
Jak to funguje
Nástroj Sun Path vytvoří vizuální dráhu kolem oblasti projektu a umístí slunce podle vybraného data a času.
Uživatelé mohou:
Spustit nebo pozastavit animaci dráhy slunce
Vybrat konkrétní hodinu
Změnit den
Změnit měsíc
Jakmile jsou tyto hodnoty aktualizovány, poloha slunce se odpovídajícím způsobem změní ve 3D scéně.
To pomáhá uživatelům ověřit, jak se solární expozice mění v průběhu roku, a podporuje informovanější rozhodnutí o umístění panelů.
Pokročilá nastavení
Pokročilá nastavení umožňují jemně doladit, jak se počítá výkon a výroba systému.
Tato nastavení ovlivňují přesnost simulace, předpoklady ztrát a zdroje dat používané při výpočtech energie.
Pokročilá nastavení jsou rozdělena do dvou sekcí:
Výpočty ztrát
Systémové preference
K tomuto panelu máte přístup kdykoliv z obrazovky návrhu FV. Změny platí pouze pro aktuální verzi návrhu.
Pokročilá nastavení jsou volitelná. Pokud nejsou upravena, solarVis používá výchozí hodnoty dle průmyslových standardů.
Výpočty ztrát
Výpočty ztrát definují systémové ztráty, které snižují teoretickou výrobu na reálné hodnoty.
Každý parametr je vyjádřen v procentech a uplatňuje se během simulace.
Dostupné parametry ztrát
Zastínění: Ztráty způsobené částečným nebo nepřímým zastíněním
Znečištění: Ztráty způsobené nečistotami nebo prachem na panelech
Sníh: Ztráty způsobené zasněžením panelů
Vliv prostředí: Ztráty způsobené vlhkostí nebo větrem
Degradace způsobená světlem: Počáteční ztráta výkonu po určité době od instalace
DC spojení: Ztráty na DC spojích, například konektorech
DC kabeláž: Ztráty způsobené odporem v kabelech spojujících panely s inverterem nebo jinými komponenty
AC kabeláž: Energetické ztráty v AC kabeláži od inverteru do sítě
Tyto hodnoty přímo ovlivňují roční výrobu energie a finanční výstupy.
Obnovit na výchozí
Obnoví všechny parametry ztrát na výchozí hodnoty solarVis.
Systémové preference
Systémové preference definují zdroje dat a předpoklady používané pro simulaci výroby.
Tato nastavení určují, jak jsou vybírána data o solárních zdrojích a počasí pro výpočty.
Dostupné systémové preference
Zdroj výroby (PVGIS, PVWatts)
Rok simulace
Zdroj meteorologických dat
Ve výchozím nastavení používá solarVis datové sady založené na PVGIS.
Změny systémových preferencí okamžitě ovlivní výsledky simulace.
Nastavení odstupů
Pravidla pro odstupy definují omezené oblasti u okrajů střechy, kde nelze panely umístit.
Zabraňuje umístění panelů blízko okrajů střechy
Uplatňuje se konzistentně ve všech režimech umístění
Pomáhá zajistit bezpečnost instalace a soulad s předpisy
Odstupy pomáhají zajistit:
Bezpečnost instalace
Přístup pro údržbu
Soulad s místními předpisy a požárními normami
Výběr inverteru
Po umístění panelů by měl být vybrán inverter pro dokončení návrhu systému.
Ruční výběr inverteru
Invertery lze vybrat přímo z databáze
Plná kontrola nad značkou, modelem a specifikacemi inverteru
Vhodné pro vlastní nebo pokročilé návrhy systému
Systém automatických návrhů
Systém může automaticky navrhnout konfigurace inverteru na základě analýzy výroby.
Analyzuje instalovanou DC kapacitu projektu a chování výroby
Navrhuje optimalizované konfigurace inverteru
Poskytuje alternativní systémy inverterů
Uživatelé si mohou vybrat jednu z navržených možností nebo je ručně upravit
Tato funkce pomáhá zajistit správné dimenzování a efektivitu systému.
Omezení inverteru
Výstupní výkon inverteru lze nastavit ručně
Užitečné pro omezení ze strany sítě nebo optimalizaci návrhu
🧷 Pro podporu integrace baterií;
On-Grid projekty: Lze použít hybridní invertery.
Off-Grid projekty: Lze použít off-grid nebo hybridní invertery.
Zero Injection projekty: Lze použít off-grid nebo hybridní invertery.
Vezměte prosím na vědomí:
On-grid inverter lze použít v on-grid nebo zero injection projektu; v tomto případě však není podporována integrace baterie.
Stažení
Po dokončení návrhu FV můžete exportovat aktuální rozložení a data simulace z nabídky Stažení na stránce.
To vám umožní převzít jak technický solární návrh, tak výsledky výkonu systému do externích nástrojů pro další použití, včetně CAD workflow a detailní analýzy.
Dostupné možnosti exportu:
Exportovat DXF
Stáhnout hodinovou simulaci
Export DXF
Tento export umožňuje převzít technický solární návrh do externího CAD softwaru pro revizi, koordinaci a plánování instalace.
Exportovaný DXF soubor je kompatibilní s běžnými CAD nástroji, jako jsou AutoCAD, DraftSight a podobný software.
Pro export DXF souboru:
Otevřete nabídku Stažení
Klikněte na Exportovat DXF
Prohlédněte si výkres v CAD Vieweru
Volitelně přidejte rozměry nebo upravte zobrazení
Klikněte na Stáhnout DXF
Co se exportuje
DXF soubor obsahuje aktuální návrh FV a je organizován do samostatných vrstev, takže každý prvek výkresu lze zkontrolovat samostatně.
Dostupné vrstvy zahrnují:
ROOF_LAYOUT: Hrany střechy, vrcholy a informace o střešních plochách (bílá)
PANELS: Pozice FV modulů se sklonem a rotací (azurová)
STRINGS: Elektrické trasy kabeláže mezi panely (purpurová)
STRING_NODES: Středové značky panelů a popisky stringů (purpurová)
INVERTERS: Umístění inverterů se symboly AC/DC (modrá)
SETBACKS: Omezené oblasti od okrajů střechy (oranžová)
OBSTACLES: Překážky na střeše, jako jsou komíny nebo jednotky HVAC (červená)
DORMERS: Výstupky na střeše (zelená)
ELEVATIONS: Výškové popisky v metrických nebo imperiálních jednotkách
CAD Viewer
Před stažením DXF souboru otevře solarVis vestavěný CAD Viewer, kde lze výkres zkontrolovat a anotovat.
To umožňuje uživatelům zkontrolovat exportovaný návrh a volitelně přidat rozměry před stažením finálního souboru.
Dostupné nástroje Vieweru
CAD Viewer obsahuje následující nástroje:
Nástroj délky pro měření vzdálenosti mezi dvěma body
Systém přichytávání pro přesné umístění měření pomocí přichycení na koncový bod, střed a kolmo
Viditelnost vrstev pro zapnutí/vypnutí vrstev
Přepínač jednotek pro přepínání mezi metrickými (m) a imperiálními (ft) jednotkami
Zpět / Znovu / Vymazat vše pro správu anotací
Přiblížení a posun kolečkem myši pro přiblížení, pravým tlačítkem myši pro posun
Monochromatický režim pro zjednodušené jednobarevné zobrazení
Všechna měření přidaná v CAD Vieweru jsou zahrnuta ve staženém DXF souboru.
Detaily exportu
Export DXF odráží aktuální technický návrh, jak je nakonfigurován v projektu.
Panely jsou exportovány ve zploštělém 3D se sklonem a rotací uvedenou vlevo nahoře na panelu, pokud není nulová
Stringy sledují skutečné trasy mezi středy panelů, s kruhovými značkami a popisky
Invertery jsou zobrazeny se symboly AC a DC
Odstupy jsou zobrazeny s obrysem a šrafovanou výplní
Výškové popisky jsou automaticky převedeny podle zvoleného systému jednotek
Názvy souborů jsou automaticky transliterovány pro kompatibilitu mezi platformami
Export DXF je užitečný pro kontrolu v terénu, elektroinženýrské kontroly, plánování instalace a sdílení technických rozložení s externími partnery.
Stažení hodinové simulace
Možnost Stažení hodinové simulace umožňuje exportovat detailní data o výkonu systému ve formátu XLSX.
Tento export poskytuje výsledky výroby po jednotlivých hodinách na základě aktuálního návrhu systému a nastavení simulace.
Pro stažení souboru hodinové simulace:
Otevřete nabídku Stažení
Klikněte na Stáhnout hodinovou simulaci
Co se exportuje
Soubor XLSX obsahuje detailní časovou řadu dat simulace v hodinovém rozlišení, na základě aktuálního návrhu a konfigurace systému.
Každý řádek představuje konkrétní časový okamžik a poskytuje jak výrobní, tak provozní metriky systému.
Typická data zahrnují:
Časová data pro každou hodinu simulace
Hodinové hodnoty spotřeby
Hodinové hodnoty výroby na úrovni systému
Energie importovaná ze sítě a energie exportovaná do sítě
Výkon nabíjení baterie, stav nabití baterie a ztráty baterie, pokud je baterie použita
Základní spotřeba, spotřeba tepelného čerpadla a celková spotřeba, pokud je použito tepelné čerpadlo
Datová sada odráží, jak navržený systém funguje v různých hodinách roku, včetně vlivu polohy slunce, zastínění a konfigurace systému.
Tento soubor lze použít pro:
Detailní analýzu výkonu na hodinové úrovni
Ověření předpokladů návrhu systému
Finanční modelování na základě reálných výrobních křivek
Analýzu shody mezi spotřebou a výrobou
Studie optimalizace baterie & tepelného čerpadla a vlastní spotřeby
Exportní funkce jsou užitečné pro inženýrské ověření, plánování instalace a sdílení jak technických rozložení, tak dat o výkonu s externími partnery.
Simulace systému
Po dokončení umístění panelů, výběru inverteru a analýzy zastínění klikněte na Simulovat systém.
Výsledky simulace zahrnují:
Instalovanou kapacitu systému (kWp)
Celkový počet panelů
Odhadovanou roční výrobu energie (kWh)
Dopad orientace, zastínění a konfigurace inverteru
Detailní výstupy lze zobrazit prostřednictvím grafů výsledků simulace.
Klávesové zkratky
Navigace na plátně
Kolečko myši nahoru: Přiblížit
Kolečko myši dolů: Oddálit
Návrhové nástroje
Esc: Režim úprav
C: Režim vytváření
Ctrl (držet): Režim vícenásobného výběru
Akce
Ctrl + Z: Zpět
Ctrl + Shift + Z: Znovu
Související stránky
Stále si nevíte rady? Můžete nás kdykoliv kontaktovat!
Poslední aktualizace
Bylo to užitečné?
