Термопомпа
Страницата конфигурира начина на работа на термопомпената система чрез определяне на характеристиките на сградата и техническите параметри, за да се изчислят точно натоварванията, оразмери системата и
Цел на тази страница
Тази страница се използва за дефиниране на всички предположения, свързани с използването на термопомпа и условията на сградата, преди да бъде избрана система.
Страницата Настройки на термопомпата определя:
Кои услуги ще предоставя термопомпата (отопление, охлаждане, битова гореща вода)
Физическите и топлинни характеристики на сградата
Съществуващото енергийно потребление и цени за сравнение
Технически прагове, които определят кога е необходимо отопление или охлаждане
Точните и пълни входни данни на тази страница са от съществено значение за надеждно оразмеряване на системата, оценка на производителността и финансов анализ.
Как работи
Почасови симулации се извършват, използвайки почасовите външни температурни данни за местоположението на проекта.
За всеки час се оценяват капацитетът и COP производителността на термопомпата според анализа на производителността при различни входни и изходни температурни условия.
След добавяне на термопомпата към системата, почасовото ѝ електрическо потребление се комбинира със съществуващия профил на потребление на сградата.
Тази комбинирана почасова консумация се включва изцяло в изчисленията за приложимост на PV и батерийната система, осигурявайки последователен енергиен баланс и финансови резултати.
Какво можете да направите тук
На тази страница можете да:
Дефинирате предназначението на системата с термопомпа
Описвате типа сграда и топлинните ѝ характеристики
Въведете цени на горива и валута за сравнение на разходите
Посочите метода на разпределение на отоплението и геометрията на сградата
Конфигурирате технически прагове и параметри за гореща вода
Генерирате автоматични предложения за системи или да изберете системи ръчно
Активиране на термопомпа
Преди да въведете детайли за системата, активирайте превключвателя Термопомпа в горната част на страницата.
Когато е деактивиран, системата с термопомпа се изключва от проекта.
Когато е активиран, всички свързани с термопомпата входни данни стават активни и се включват в изчисленията.
Настройки
Определя как се оценява системата с термопомпа чрез задаване на характеристики на сградата, цели на използване, съществуващи енергийни източници и технически прагове, които пряко влияят върху изчисленията на натоварването, оразмеряването на системата и анализа на разходите.
Предназначение
Можете да изберете една или няколко опции:
Отопление – Включва търсенето на топлина в изчисленията.
Охлаждане – Включва търсенето на охлаждане въз основа на външни температурни прагове.
Битова гореща вода – Изчислява търсенето на гореща вода въз основа на заетостта на сградата и моделите на използване
Избраните предназначения определят кои типове натоварване се включват в общото търсене на системата и пряко влияят върху препоръчителната система и препоръчителния капацитет.
Данни за обекта
Описва физическите и топлинни характеристики на сградата, използвани при изчисленията на натоварването и производителността.
Тип сграда
Определя позицията и изложението на сградата:
Самостоятелна къща
Партерен етаж
Покривен етаж
Междинен етаж
Този избор коригира предположенията за топлинни загуби и печалби.
Изолация
Представлява топлинното качество на ограждащите конструкции на сградата, включително стени, покрив и прозорци:
Много добра
Добра
Средна
Слаба
Много слаба
По-ниските нива на изолация водят до по-високо търсене на отопление и охлаждане, увеличавайки необходимия капацитет на системата и енергийното потребление.
Съществуващо гориво
Посочва текущия енергиен източник, използван за отопление или битова гореща вода:
Природен газ
Въглища
Електричество
Този вход се използва за изчисляване на текущите експлоатационни разходи и за сравнение с прогнозните разходи за термопомпа.
Базова цена (с ДДС)
Определя единичната цена на избраното съществуващо гориво, включително ДДС.
Използва се за изчисляване на текущите годишни разходи за отопление
Позволява финансово сравнение и анализ на спестяванията след преминаване към термопомпа
Валута
Задава валутата, използвана за всички стойности, свързани с разходи в проекта, включително експлоатационни разходи, спестявания и сравнения.
Метод на отопление
Определя как отоплението и охлаждането се разпределят в сградата:
Радиатор – Изисква по-висока температура на подаване, което може да намали ефективността на термопомпата.
Подово отопление – Система с ниска температура, по-висока ефективност с термопомпи.
Вентилаторен конвектор – Поддържа както отопление, така и охлаждане с принудителна циркулация на въздуха.
Този избор пряко влияе върху необходимите температури на подаване и предположенията за производителността на системата.
Площ на сградата
Определя общата отопляема площ на сградата в квадратни метри
Това е един от основните входни параметри за определяне на изискванията за отоплителен и охладителен капацитет.
Ръчно задаване на височина на сградата
Активирайте тази опция, ако стандартната височина на сградата не отговаря на реалната конструкция.
Полезно за сгради с по-високи или по-ниски от стандартните тавани
Регулирането на височината влияе върху обема на сградата и общото търсене на отопление и охлаждане
Когато е активирано, можете ръчно да въведете стойността за височина на сградата.
Технически детайли
Праг за отопление (°C)
Тази стойност определя външната температура, под която се приема, че започва търсенето на отопление. Системата преминава от неутрален режим към режим на отопление.
Праг за охлаждане (°C)
Тази стойност определя външната температура, над която се приема, че започва търсенето на охлаждане. Използва се за определяне на сезона на охлаждане и изчисляване на енергийното търсене за охлаждане.
Брой обитатели
Тази стойност се използва за изчисляване на търсенето на битова гореща вода чрез определяне на броя на хората, които обитават сградата.
Дневна консумация на вода на човек (литри)
Средна дневна консумация на гореща вода на обитател.
Температура на съществуващата вода (°C)
Температурата на входящата студена вода преди загряване.
Тази стойност влияе върху количеството енергия, необходимо за загряване на водата до целевата температура.
Целева температура на водата (°C)
Желаната температура на горещата вода след загряване.
Избрани системи
След попълване на всички настройки и технически входни данни:
Можете ръчно да изберете система с термопомпа според вашия опит и изисквания.
Или да използвате Предложи, за да видите автоматично генерирани препоръки за системи въз основа на всички въведени параметри.
И двата метода разчитат на същите входни данни за сграда, използване и технически параметри, дефинирани на тази страница.
Визуализация на енергиен поток и производителност
След като бъде избрана система с термопомпа, платформата предоставя визуално обобщение на производителността, което ви помага да разберете как енергията се доставя, преобразува и подава към сградата.
Тази визуализация се показва като Диаграма на енергийния поток и Графика на енергийния поток, които обясняват ефективността на системата, енергийните източници и загубите по ясен и сравним начин.

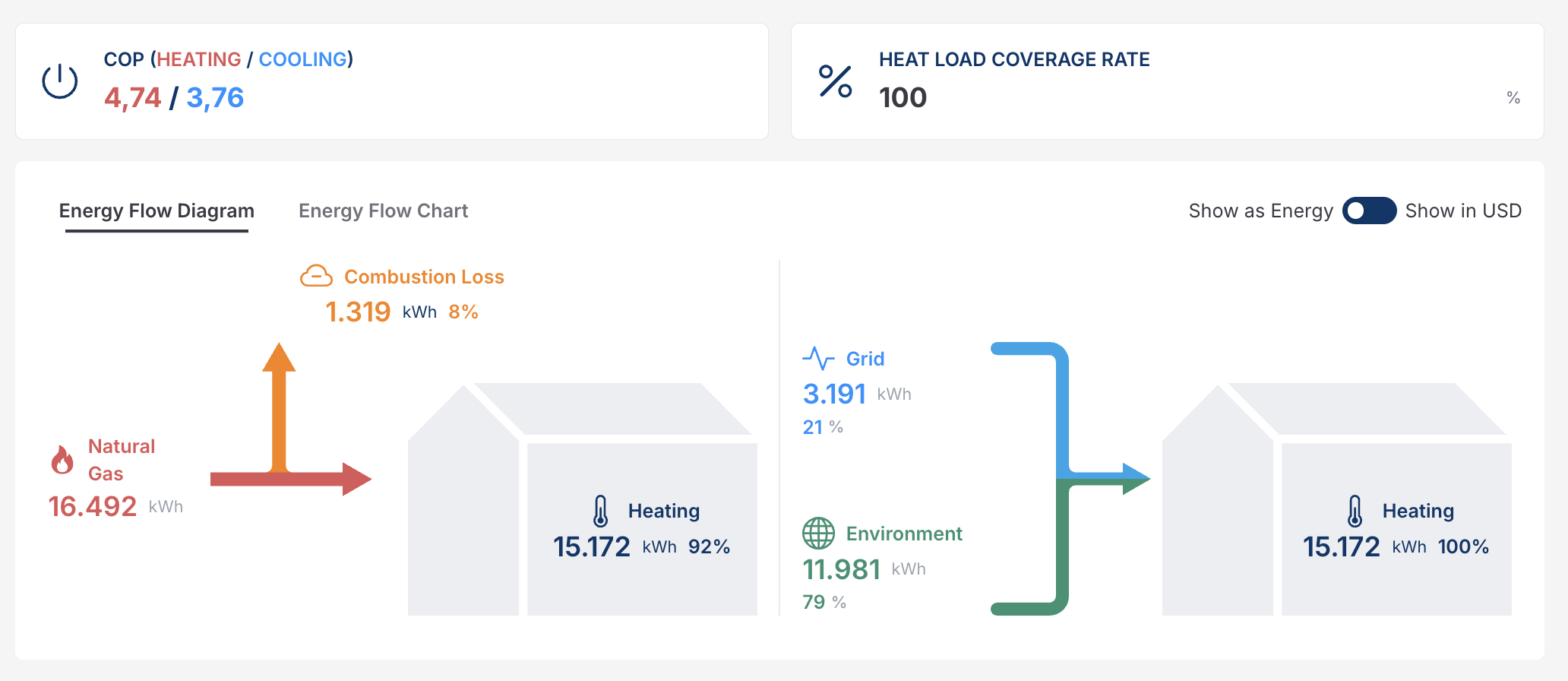

Диаграма на енергийния поток
Диаграмата на енергийния поток сравнява съществуващите отоплителни системи с решението с термопомпа, като показва как енергията преминава през системата.
COP (Отопление / Охлаждане)
COP (Коефициент на полезно действие) показва колко ефективно термопомпата преобразува електрическата енергия в полезна топлина или охлаждане.
Тази стойност се различава от COP при стандартни тестови условия и представлява средногодишния COP, изчислен въз основа на почасовите външни температурни данни за местоположението на проекта и избраните параметри на термопомпата.
COP за отопление
Показва средната ефективност на термопомпата при работа в режим на отопление през годината.
За всеки 1 kWh електроенергия, изразходвана за отопление, системата доставя посоченото количество полезна топлинна енергия към сградата.
COP за охлаждане
Показва средната ефективност на термопомпата при работа в режим на охлаждане през годината.
За всеки 1 kWh електроенергия, изразходвана за охлаждане, системата доставя посоченото количество енергия за охлаждане към сградата.
По-високите стойности на COP показват по-добра обща ефективност на системата и по-ниски експлоатационни разходи както при отопление, така и при охлаждане.
Процент на покритие на топлинното натоварване (%)
Показва каква част от общото търсене на отопление на сградата се покрива от избраната система с термопомпа.
100% означава, че термопомпата напълно покрива търсенето на отопление без допълнителни системи.
По-ниски стойности показват частично покритие, обикновено подпомагано от допълнителен източник на отопление.
Диаграмата на енергийния поток сравнява съществуващите отоплителни системи с решението с термопомпа, като показва как енергията преминава през системата.
Лява страна – Съществуваща система (Пример: Природен газ)
Вход на природен газ (напр. 16 492 kWh)
Представлява общата енергия на горивото, изразходвана при съществуващата ситуация.
Загуби при горене (напр. 1 319 kWh – 8%)
Енергия се губи по време на процесите на горене и отвеждане на изгорелите газове.
Полезна топлинна енергия (напр. 15 172 kWh – 92%)
Реално доставената топлина към сградата след загубите.
Това подчертава неефективността, присъща на системите, базирани на горене.
Дясна страна – Система с термопомпа
Същото търсене на отопление се покрива с два енергийни източника:
Електроенергия от мрежата (напр. 3 191 kWh – 21%)
Електрическа енергия се използва от компресора на термопомпата и допълнителни компоненти.
Енергия от околната среда (напр. 11 981 kWh – 79%)
Възобновяема топлина се извлича от въздуха, земята или водата.
Доставена топлина (15 172 kWh – 100%)
Общо полезна топлина, доставена на сградата, съответстваща на търсенето на отопление.
Това демонстрира как термопомпите използват възобновяема енергия от околната среда за постигане на висока ефективност.
Показване като енергия / Показване във валута
Можете да превключвате визуализацията между:
Изглед на енергия (kWh) – Показва физическите енергийни потоци и ефективността
Изглед на разходи (Валута) – Преобразува енергийните стойности в експлоатационни разходи въз основа на определените цени на енергията
Това позволява както техническа, така и финансова оценка на производителността на системата.
Заедно тези визуализации предоставят прозрачно обяснение на:
Откъде идва енергията
Колко се губи или възстановява

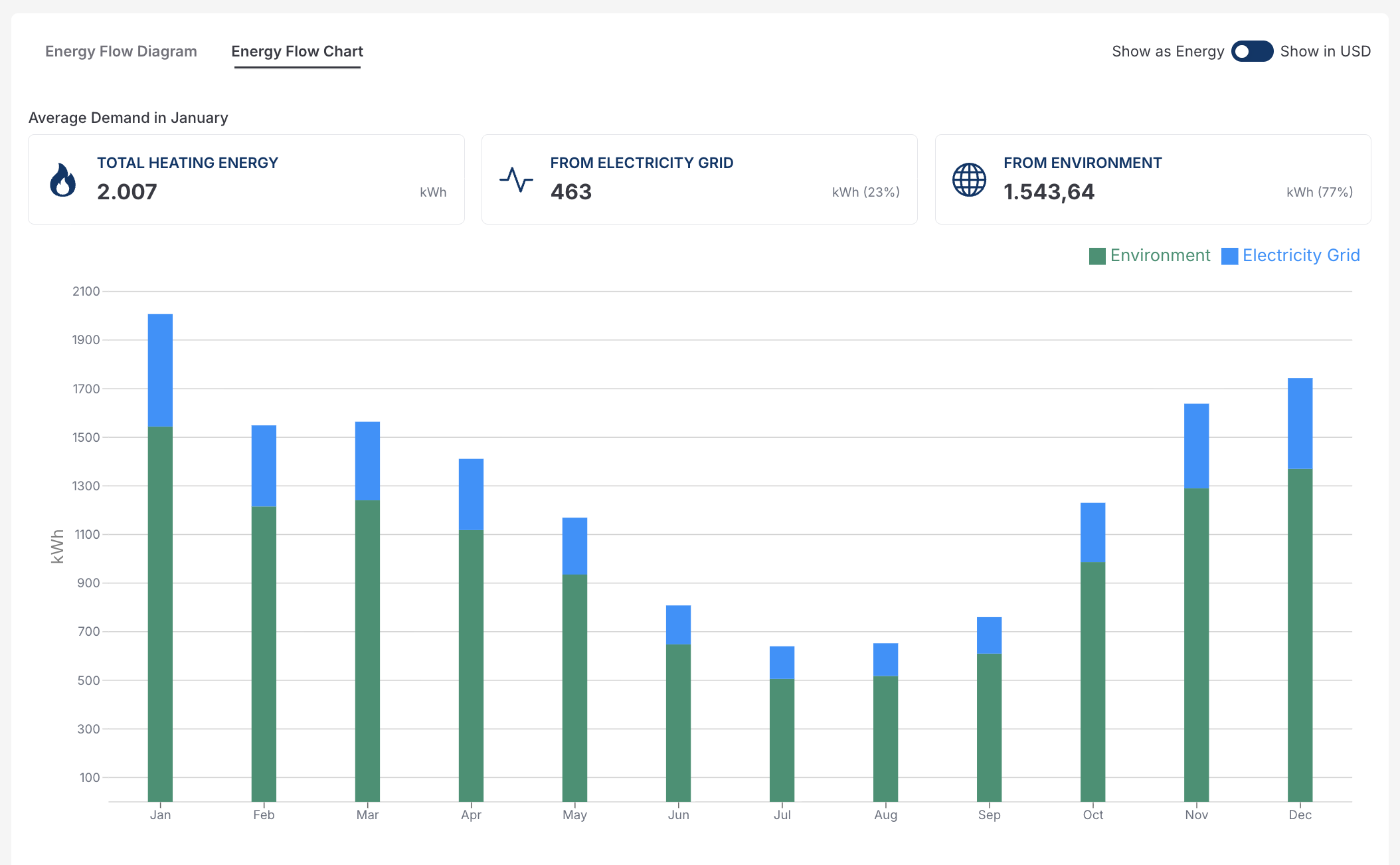

Графика на енергийния поток
Графиката на енергийния поток предоставя месечен преглед на това как търсенето на отопление на сградата се покрива от системата с термопомпа. Тя разбива общата топлинна енергия по източници и помага да се визуализират сезонните вариации.
Средно търсене за избрания месец
В горната част на графиката се показва обобщение на енергийния баланс за избрания месец:
Обща топлинна енергия
Представлява общото търсене на отопление на сградата за този месец.
От електрическата мрежа
Делът на енергията, доставена от електрическата мрежа за работа на термопомпата (напр. 463 kWh – 23%).
От околната среда
Възобновяемата енергия, извлечена от околната среда (въздух, земя или вода) от термопомпата (напр. 1 543 kWh – 77%).
Това подчертава как по-голямата част от търсенето на отопление се покрива от възобновяема енергия от околната среда, а не от електрическа консумация.
Обяснение на месечната стълбовидна диаграма
Всеки вертикален стълб представлява един месец от годината и показва:
Зелен сегмент – Околна среда
Топлината се извлича от околната среда.
Син сегмент – Електрическа мрежа
Електрическа енергия се консумира от термопомпата.
Сборът от височините на всеки стълб е равен на общото търсене на топлинна енергия за съответния месец.
Сезонно поведение
Зимните месеци показват по-високо общо търсене поради по-ниски външни температури, с увеличено извличане на енергия от околната среда и по-висока електрическа консумация.
Пролетните и есенните месеци показват намалено търсене и по-ниска електрическа консумация.
Летните месеци показват минимално търсене на отопление.
Тази сезонна визуализация помага да се оцени точността на оразмеряването на системата и очакваното експлоатационно поведение през годината.
Тези стойности за сезонно поведение зависят от местоположението и могат да варират, като охлаждането е по-високо в по-топъл климат.
Изглед на енергия спрямо разходи
С помощта на превключвателя графиката може да се показва като:
Енергия (kWh) – Фокусира се върху физическите енергийни потоци и ефективността на системата
Разходи (Валута) – Преобразува месечните енергийни стойности в експлоатационни разходи въз основа на определените цени на електроенергията
Чрез комбиниране на показатели за производителност с визуализации, този раздел помага на потребителите уверено да разберат поведението на системата, да валидират препоръките и ясно да комуникират стойността на решенията с термопомпа към заинтересованите страни.
