Dachzeichnung

Diese Seite erklärt, wie Sie eine präzise Dachgeometrie erstellen, indem Sie 2D-Dachumrisse und innere Kanten zeichnen, Neigungen definieren, um ein 3D-Modell zu generieren, Kartenanbieter verwalten u

Zweck dieser Seite

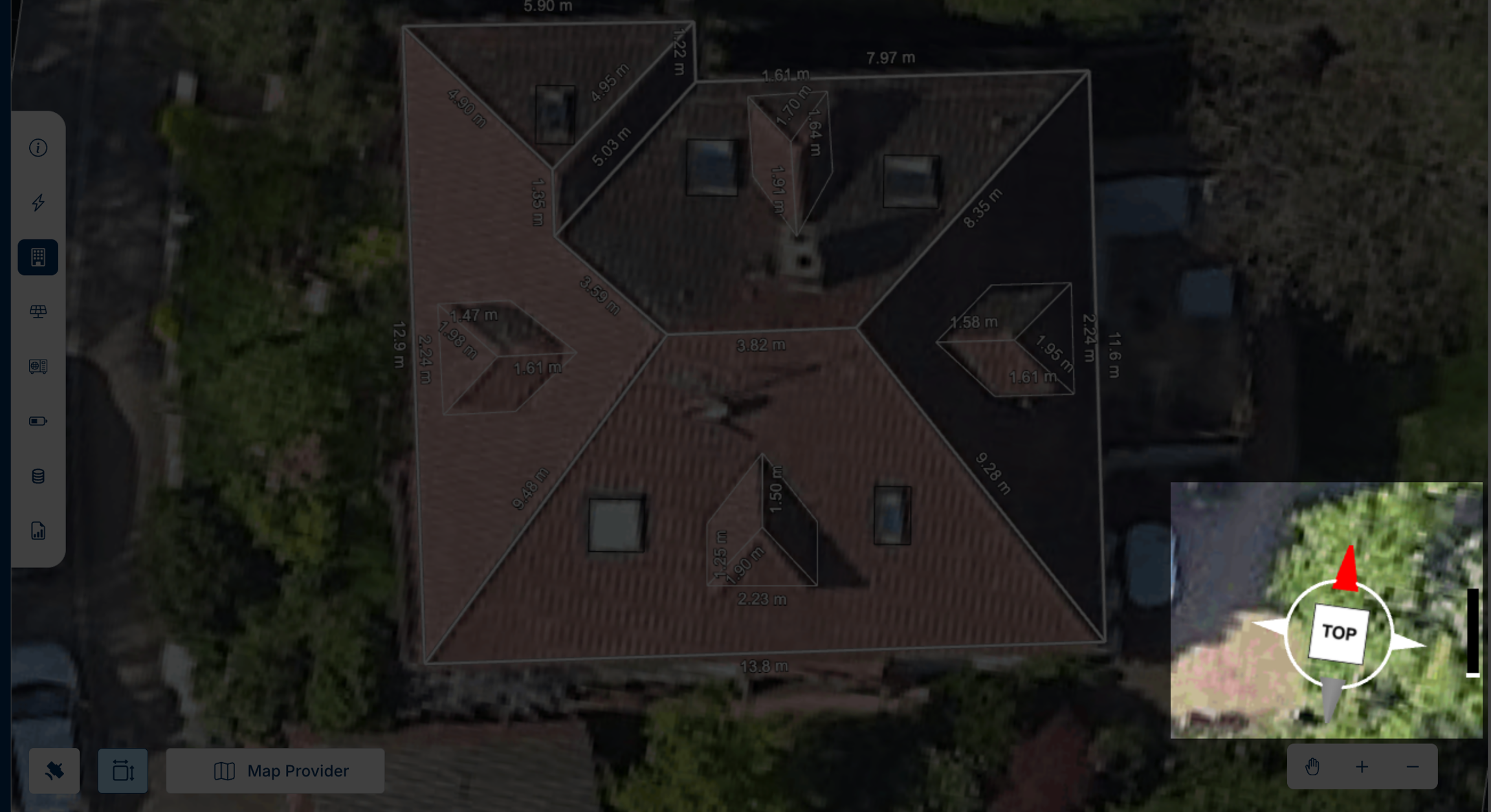

Die Seite Dachzeichnung bildet die Grundlage des gesamten Entwurfs- und Machbarkeits-Workflows in solarVis.

Benutzer beginnen mit dem Zeichnen einer 2D-Dachkontur, teilen diese optional mit inneren Kanten und weisen anschließend Neigungen zu, um die Zeichnung in ein 3D-Dachmodell umzuwandeln.

Dieses 3D-Modell wird später verwendet für:

• Modulplatzierung

• Verschattungsanalyse

• Energie- und Machbarkeitsberechnungen

Was Sie hier tun können

Auf dieser Seite können Sie:

• Zwischen Ansichtsmodus und Zeichenmodus wechseln

• Die Dachkontur in 2D zeichnen und bearbeiten

• Fang- und Winkelhilfen für Präzision nutzen

• Mit dem Inner Edge Detector innere Teilungen erstellen

• Dachhindernisse hinzufügen und verwalten

• Gebäudehöhe und Dachflächen bearbeiten

• Neigungen zuweisen, um die 2D-Geometrie in 3D-Dachflächen umzuwandeln

• Gebäudehöhe und Eigenschaften der Dachflächen anpassen

• Kartenanbieter wechseln oder eigene Bilder hochladen

• Die 3D-Szene navigieren und rotieren

Auf dieser Seite werden Änderungen nach der Durchführung automatisch gespeichert.

Modi

Erläutert die verfügbaren Interaktionsmodi zur Ansicht, zum Zeichnen und zur Modifikation der Dachgeometrie.

Ansichtsmodus

Der Ansichtsmodus dient dazu, das Dachmodell zu inspizieren, ohne dessen Geometrie zu verändern.

Im Ansichtsmodus können Sie:

• Die Szene rotieren, verschieben und zoomen

• Die Gebäudehöhe einsehen und überprüfen

• Dachflächen auswählen, um technische Eigenschaften wie Neigung, Azimut und Flächeninformationen zu inspizieren

• Das Gebäude auswählen, um das Dach zu bearbeiten, zu verschieben oder Flächen zu begradigen

• Bei Bedarf in den Zeichenmodus zurückwechseln, um Geometrieänderungen vorzunehmen

Dieser Modus wird für Qualitätskontrollen und Validierungen empfohlen.

Zeichenmodus

Der Zeichenmodus dient dazu, die 2D-Dachkontur zu erstellen und zu bearbeiten.

Zeichnen der Kontur

• Klicken, um Eckpunkte zu setzen

• Weiterklicken, um Kanten zu definieren

• Das Polygon schließen, um die Kontur zu vervollständigen

• Orangefarbene Hilfslinien zeigen senkrechte und parallele Ausrichtung an

• Eckpunkte rasten automatisch ein, um eine saubere Dachkontur zu erstellen

• Kantenlängen werden automatisch angezeigt

• Rückgängig- und Wiederherstellen-Schaltflächen sind immer verfügbar

Die Kontur ist in diesem Stadium noch 2D. Eine Neigungszuweisung ist erforderlich, um sie in 3D umzuwandeln.

Beim Unterteilen oder Aufteilen des Dachs verwenden Sie die Escape (Esc)-Taste, um die aktuelle Linienzeichnung abzuschließen.

Umwandlung von 2D in 3D

Sobald die Dachkontur fertiggestellt ist, werden den Dachflächen Neigungen zugewiesen.

Neigungszuweisung

• Eine Fläche oder Kante auswählen

• Den Neigungswert im rechten Panel anpassen

• Oder den Neigungspfeil direkt am Modell ziehen

• Jede Neigung verwandelt die Fläche in eine 3D-Ebene

Die Gebäudehöhe kann ebenfalls numerisch oder visuell angepasst werden.

Jede Neigung verwandelt eine flache Fläche in eine 3D-Ebene mit definierter Ausrichtung. Verschiedene Flächen können unterschiedliche Neigungen haben.

Inner Edge Detector

Der Inner Edge Detector hilft Benutzern, komplexe Dachformen schnell in kleinere Flächen zu unterteilen.

Funktionsweise

• Analysiert die Winkel der Dachkontur

• Erzeugt eine innere Linie entlang des Winkelhalbierenden

• Schlägt diese Linien als mögliche innere Teilungen vor

Was Benutzer tun können

• Vorgeschlagene innere Kanten übernehmen

• Diese anpassen oder neu positionieren

• Unnötige Kanten entfernen

• Fehlende innere Kanten manuell hinzufügen

Innere Kanten definieren nur die Geometrie; sie weisen keine Neigungen automatisch zu.

Hindernisse

Hindernisse stellen physische Objekte auf dem Dach dar, auf denen keine Solarmodule platziert werden können.

Hindernisse beeinflussen die Verschattungsberechnung.

Hinzufügen von Hindernissen

Sie können Hindernisse als folgende Formen hinzufügen:

• Rechtecke

• Kreise

• Polygone

Jedes Hindernis kann präzise in der Größe verändert, verschoben und positioniert werden.

Sie können Hindernisse auch duplizieren, um wiederkehrende Dachelemente schnell zu modellieren, oder deren Höhe über der Dachfläche manuell anpassen.

Hindernisfunktionen

• Rechteckige Hindernisse zeichnen

• Größe durch Ziehen der Ecken anpassen

• Hindernisse frei auf dem Dach verschieben

• Hindernishöhe für Verschattungsberechnungen festlegen

Hindernisse können mit der Option Bündig direkt an der Dachfläche ausgerichtet werden.

Häufige Hindernisbeispiele

• Schornsteine

• Dachfenster

• Satellitenschüsseln

Dachgauben

Dachgauben sind bauliche Dachelemente, die sich vertikal von der Hauptdachfläche abheben und zusätzliche Dachflächen schaffen.

In solarVis werden Gauben als Teil der Dachgeometrie modelliert, nicht als einfache Hindernisse. Dadurch können Gaubenflächen an der Neigungs- und Modulplatzierungslogik teilnehmen.

Gauben werden häufig in Wohn- und Hotelgebäuden verwendet und müssen genau definiert werden, um fehlerhafte Modulbelegungen und Verschattungsergebnisse zu vermeiden.

Hinzufügen einer Gaube

Gauben können im Zeichenmodus hinzugefügt werden.

So fügen Sie eine Gaube hinzu:

• In den Zeichenmodus wechseln

• Das Gauben-Werkzeug in der oberen Werkzeugleiste auswählen

• Einen Gaubentyp wählen

• Auf die gewünschte Dachfläche klicken, um die Gaube zu platzieren

Nach der Platzierung wird die Gaube Teil der Dachstruktur.

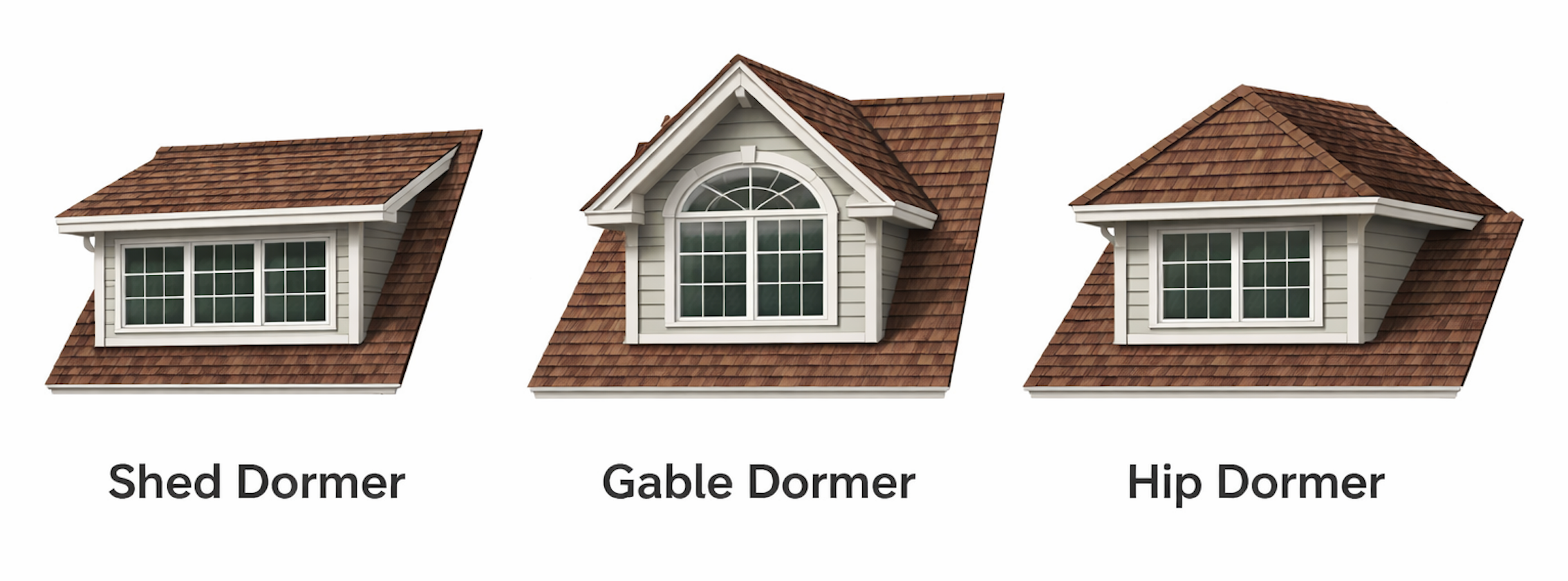

Gaubentypen

SolarVis unterstützt verschiedene Gaubengeometrien, um reale Dachstrukturen abzubilden.

Verfügbare Gaubentypen sind:

• Schleppgaube

  Eine Gaube mit nur einer geneigten Dachfläche.

• Satteldachgaube

  Eine Gaube mit zwei geneigten Flächen, die einen First bilden.

• Walmdachgaube

  Eine Gaube mit mehreren geneigten Flächen, die am oberen Ende zusammenlaufen.

Jeder Gaubentyp erzeugt automatisch eigene Dachflächen.

Eigenschaften der Gaubendachflächen

Wenn eine Gaube ausgewählt ist, werden deren Eigenschaften im rechten Panel angezeigt.

Sie können folgende Parameter anpassen:

• Breite

  Definiert die horizontale Größe der Gaube.

• Länge

  Definiert, wie weit die Gaube auf der Dachfläche auskragt.

• Neigung

  Definiert den Neigungswinkel der Gaubendachflächen.

Alle Werte werden numerisch eingegeben und aktualisieren das Modell in Echtzeit. Gaubendachflächen werden bei der Modulplatzierung und Verschattungsberechnung wie Hauptdachflächen behandelt.

Bearbeiten einer Gaube

Gauben können nach der Platzierung bearbeitet werden.

Sie können:

• Die Gaube durch Änderung von Breite und Länge skalieren

• Die Neigung an architektonische Pläne anpassen

• Die Gaube auf der Dachfläche verschieben

• Sie neu positionieren, um Konflikte mit Modulen oder Hindernissen zu vermeiden

Änderungen werden sofort auf alle Gaubendachflächen angewendet.

Duplizieren einer Gaube

Gauben können dupliziert werden, um wiederkehrende Dachstrukturen schnell zu erstellen.

So funktioniert das Duplizieren

• Eine vorhandene Gaube auswählen

• Die Aktion Duplizieren in der Werkzeugleiste oder im Kontextmenü auswählen

• Eine Kopie der Gaube wird mit denselben:

  • Gaubentyp

  • Abmessungen

  • Neigungswerten erstellt

Die duplizierte Gaube kann anschließend unabhängig verschoben und angepasst werden.

Gauben vs. Hindernisse

Gauben sind keine Hindernisse.

Wesentliche Unterschiede:

• Gauben erzeugen neue Dachgeometrie

• Hindernisse blockieren nur die Modulplatzierung

Verwenden Sie Gauben, wenn das Element Teil des Dachs ist.

Verwenden Sie Hindernisse für Objekte wie Schornsteine oder Lüftungen auf der Dachfläche.

Rückgängig-, Wiederherstellen- & Löschen-Schaltflächen

Rückgängig

Macht die letzte Zeichnung oder Bearbeitung am Dachlayout rückgängig.

Wiederherstellen

Stellt die zuletzt rückgängig gemachte Zeichnung oder Bearbeitung wieder her.

Löschen

Entfernt alles, was Sie erstellt haben, wie Hindernisse oder Zeichnungen vom Dach.

Tastenkombinationen

Tastenkombinationen ermöglichen schnelleres und präziseres Arbeiten beim Zeichnen und Bearbeiten von Dächern in solarVis.

Ansichtsmodi

• 1: Draufsicht

• 2: Vorderansicht

• 3: Seitenansicht

• 4: Perspektivische Ansicht

• 5: Isometrische Ansicht

• N: Norden zurücksetzen

Ansichtskürzel ändern die Kameraperspektive, ohne die Geometrie zu verändern.

Entwurfswerkzeuge

• E: Bearbeitungsmodus

• C: Zeichenmodus

• V: Ansichtsmodus

• M: Verschiebemodus

• I: Inner Edge Tool

Diese Kürzel wechseln zwischen Zeichen- und Bearbeitungswerkzeugen.

Sichtbarkeitssteuerung

• L: Maße anzeigen oder ausblenden

• G: Satellitenbild anzeigen oder ausblenden

Sichtbarkeitskürzel reduzieren visuelle Ablenkung beim Bearbeiten.

Aktionen

• Strg + Z: Rückgängig

• Strg + Umschalt + Z: Wiederherstellen

• Entf oder Rücktaste: Löschen

• Strg + C: Duplizieren

Aktionskürzel verwalten Bearbeitungshistorie und Objekte.

Schnelles Hinzufügen von Hindernissen

• Alt + C: Kreisförmiges Hindernis hinzufügen

• Alt + R: Rechteckiges Hindernis hinzufügen

• Alt + P: Polygonales Hindernis hinzufügen

Schnellzugriffe erstellen sofort Hindernisse für Verschattungs- und Sperrzonen.

Gebäudebearbeitung

Ermöglicht die Verwaltung der Gesamtstruktur des Dachmodells, nachdem die 2D-Kontur in 3D umgewandelt wurde.

Gebäudeübergreifende Bearbeitungen betreffen alle verbundenen Dachflächen und sind entscheidend für genaue Verschattungs-, Produktions- und Machbarkeitsberechnungen.

Das gezeichnete Dach kann einfach dupliziert werden, anstatt es komplett neu zu erstellen.

Zugriff auf die Gebäudebearbeitung

So greifen Sie auf die Gebäudebearbeitungswerkzeuge zu:

• Vom Zeichenmodus in den Ansichtsmodus wechseln

• Auf den Gebäudekörper klicken

• Das Gebäudepanel öffnet sich auf der rechten Seite

Dieses Panel enthält Aktionen, die für das gesamte Gebäude oder ausgewählte Dachflächen gelten.

Aktionen im Gebäudepanel

In diesem Panel können Sie:

• Dachgeometrie und Neigungen numerisch bearbeiten

Sie können das Gebäude horizontal vergrößern oder verkleinern, indem Sie eine horizontale Kante nach außen oder innen ziehen. Dadurch wird die gezeichnete Kante verlängert und die Gebäudegröße entsprechend angepasst.

Durch Ziehen der Kanten nach oben können Sie die gewünschte Dachneigung einstellen.

• Das gesamte gezeichnete Dach verschieben

Das Verschieben ändert weder Geometrie, Neigungen noch Abmessungen.

• Ausgewählte Dachflächen begradigen

Das Begradigen ist nützlich, um fehlerhafte Neigungszuweisungen oder innere Kanten zurückzusetzen.

• Gebäudehöhe numerisch oder visuell in der Szene anpassen

Die Gebäudehöhe beeinflusst Verschattungsberechnungen und das Verhalten von mehrstöckigen Dächern.

Auswahl von Dachflächen

Einzelne Dachflächen können zur detaillierten Inspektion oder Bearbeitung ausgewählt werden.

So wählen Sie eine Dachfläche aus:

• Doppelklicken Sie auf die Fläche

• Das Informationspanel zur Dachfläche öffnet sich

Dies ermöglicht eine Flächenkontrolle, ohne das gesamte Gebäude zu beeinflussen.

Informationen zur Dachfläche

Wenn eine Dachfläche ausgewählt ist, werden folgende Daten angezeigt:

• Neigung gibt die Steigung der Dachfläche an.

• Azimut gibt die Himmelsrichtung der Dachfläche an.

• Fläche gibt die nutzbare Oberfläche der Dachfläche an.

Dies ermöglicht eine präzise Steuerung bei mehrstöckigen oder komplexen Dachstrukturen.

🧷 Best Practices für die Gebäudebearbeitung

• Überprüfen Sie immer die Neigung und den Azimut der Dachfläche vor der Modulplatzierung

• Verwenden Sie Flächen begradigen, um frühe Fehler zu beheben, anstatt neu zu zeichnen

• Inspizieren Sie jede Dachfläche einzeln bei komplexen Dächern

Eine präzise Gebäudebearbeitung gewährleistet zuverlässige Ergebnisse in allen nachgelagerten Modulen.

Kartenanbieter- und Bildsteuerung

Die Auswahl von Karten- und Bildmaterial ist ein entscheidender erster Schritt für eine genaue Dachzeichnung.

Diese Steuerungen befinden sich unten links auf dem Bildschirm.

Satellitensichtbarkeit

Sie können Satellitenbilder ein- oder ausblenden, um:

• Visuelle Ablenkung zu reduzieren

• Den Fokus auf Geometrie und Messungen zu legen

• Die Zeichenpräzision zu verbessern

Maßsichtbarkeit

Sie können Maße ein- oder ausblenden, um:

• Kantenlängen zu überprüfen

• Bildschirmrauschen beim Bearbeiten zu reduzieren

Maßangaben bleiben beim Hinein- und Herauszoomen lesbar.

Auswahl des Kartenanbieters

Sie können je nach Verfügbarkeit und Auflösung zwischen verschiedenen Kartenanbietern wählen:

• Google Maps

• Google Maps HD (Google Solar API)

• Azure Maps

Das Wechseln des Anbieters kann die Bildschärfe, Kantenwahrnehmbarkeit oder Ausrichtungsgenauigkeit für bestimmte Standorte verbessern.

Die Verfügbarkeit von Solar- und Dachdaten für Google Maps HD hängt von der Abdeckung der Google Maps Solar API ab. Bitte prüfen Sie die Abdeckungskarte auf der untenstehenden Website, um zu bestätigen, ob Daten für Ihren Standort verfügbar sind.

Website prüfen

Manchmal unterstützen die Standardeinstellungen des Browsers kein “WebGL”. Bitte prüfen Sie, ob Ihr Browser WebGL unterstützt über diesen Link.

Wenn Sie die Fehlermeldung “WebGL is not supported” sehen, funktioniert die für die Dachzeichnung verwendete Game-Engine möglicherweise nicht richtig. Um dieses Problem zu vermeiden, stellen Sie bitte sicher, dass WebGL in Ihren Browsereinstellungen aktiviert ist.

Sie können die Schritte im Link befolgen, um Ihre Einstellungen zu aktualisieren.

Eigene Bilder

Zusätzlich zu Kartenanbietern können Sie eigene Bilder hochladen.

Häufige Anwendungsfälle sind:

• Architektonische Dachpläne

• Drohnenaufnahmen

• Hochauflösende Standortfotos

Hochgeladene Bilder können am Koordinatensystem ausgerichtet und als Zeichenreferenz verwendet werden.

Dies ist besonders nützlich, wenn Satellitenbilder veraltet oder unklar sind.

Kamera und Navigation

Die unten rechts platzierten Kamerawerkzeuge beeinflussen nur die Ansicht des Modells.

Sie verändern nicht die Geometrie.

Navigationskompass

Der Kompass ermöglicht es Ihnen:

• Zu voreingestellten Ansichten wie Draufsicht oder Seitenansicht zu springen

• Die Dachausrichtung zu überprüfen

• Die Ansicht um das Gebäude zu rotieren

Er kann durch Rechtsklick und Ziehen der Maus um das Gebäude rotiert werden.

Kamerawerkzeuge

Sie können:

• Die Ansicht verschieben (pan)

• Hineinzoomen

• Herauszoomen

Diese Werkzeuge helfen, Details zu inspizieren, ohne das Modell zu verändern.

Die Karte kann durch Drücken und Ziehen des Mausrads verschoben werden.

---

Verwandte Seiten

• Seite zur Modulplatzierung und Inverterauswahl

• Seite Energieverbrauch

Wenn Sie auf Probleme stoßen, kontaktieren Sie uns gerne.
